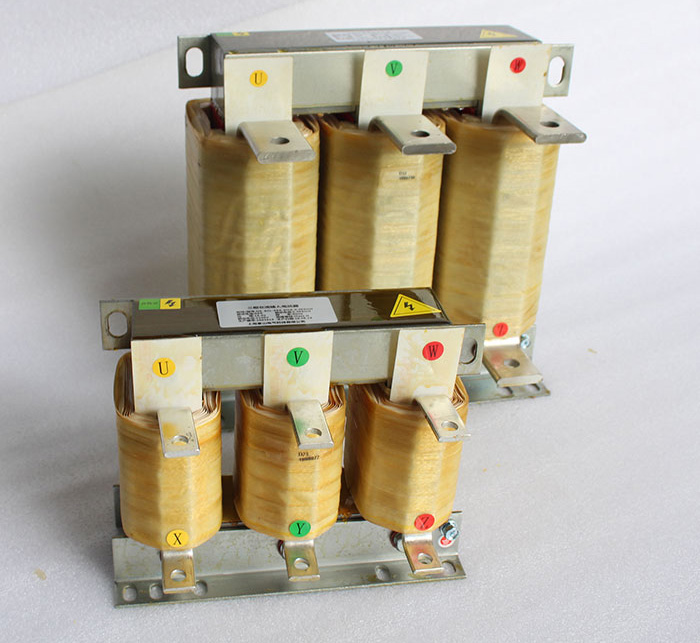

输入电抗器 NS-ACL

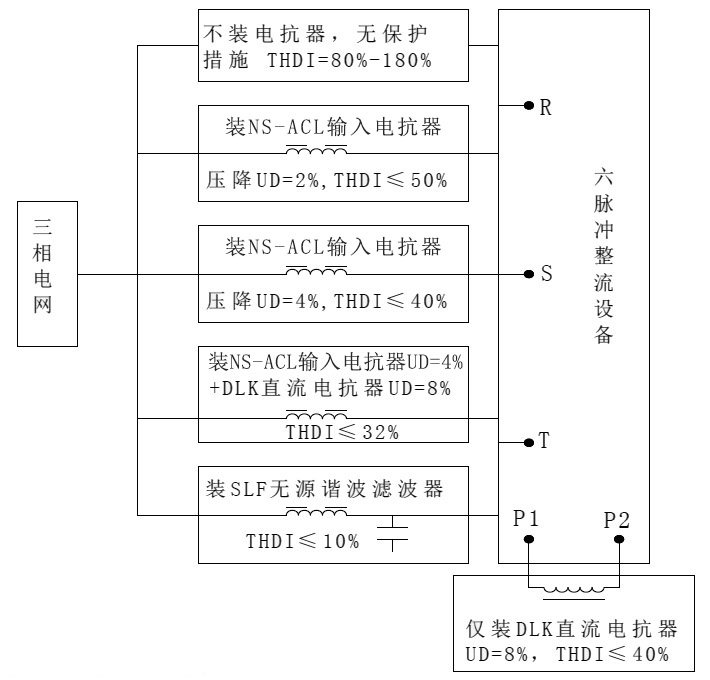

■ 变频器输入端解决方案示意

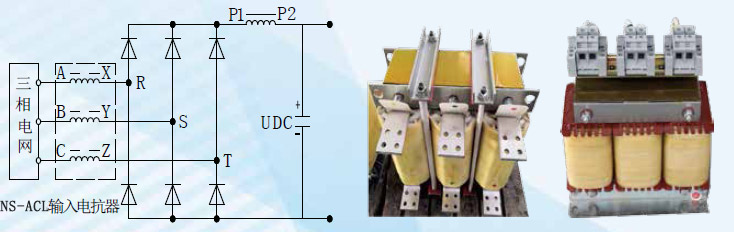

■ 三相输入电抗器接线示意

■ 产品用途：

三相输入电抗器（又叫进线电抗器）安装在六脉冲整流设备（变频器、直流调速器）输入端，用来改善功率因数，增加线路阻抗，限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

■ 产品选型

六脉冲整流设备若不装输入电抗器其谐波电流THDI≥80%容易造成整流设备发热，降低其使用寿命，并且容易产生误操作，效率低，需要加装输入电抗器。

此类电抗器有两种：

1、电抗器基准压降UD=2%，可以有效降低THDI≤50%，适用于所有应用场合。

2、电抗器基准压降UD=4%，可以有效降低THDI≤40%，对于线路阻抗低的网络，需要提升线路阻抗，并且更好的降低谐波电流对设备的影响。

■ 产品工艺：

1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。

2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。

4、温升低，损耗小，综合利用率高，便于安装。

■ 性能参数：

1、额定工作电压：380V，50/60Hz。690V，50/60Hz。1140V/50/60Hz。

2、使用海拔：≤2000m

3、绝缘电阻：>100MΩ

4、噪音：<70dB

5、防护等级：IP00

6、绝缘等级：F/H级

7、抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿

8、温升：按照GB6450-86(F级绝缘考核≤规定值)

9、使用环境：-25℃~55℃

10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

■ 型号含义：

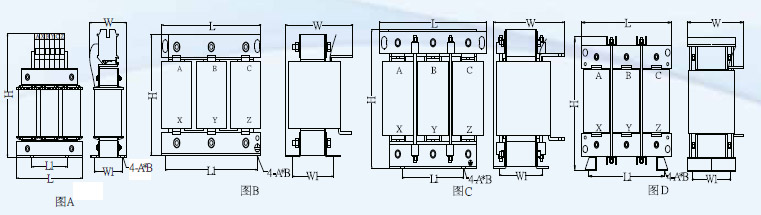

■ 产品外形结构示意图：

■ 产品选型参数及尺寸：

输入电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=2%(4.4V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-5A-EISA-2.8mH	2.2	5	2.8	2.5	12090160	72*52	6*11	A
NS-ACL-10A-EISA-1.4mH	4	10	1.4	2.6	12090160	72*52	6*11	A
NS-ACL-15A-EISA-0.934mH	5.5	15	0.934	2.7	12090160	72*52	6*11	A
NS-ACL-20A-EISA-0.7mH	7.5	20	0.7	3.5	150100190	137*53	6*11	A
NS-ACL-30A-EISA-0.467mH	11	30	0.467	4.8	150115190	137*66	6*11	A
NS-ACL-35A-EISA-0.4mH	15	35	0.4	5	150115190	137*66	6*11	A
NS-ACL-40A-EISA-0.35mH	18.5	40	0.35	5.6	180115220	165*67	8*14	A
NS-ACL-50A-EISA-0.28mH	22	50	0.28	6	180115220	165*67	8*14	A
NS-ACL-60A-EISA-0.234mH	30	60	0.234	7.5	180130160	165*77	8*14	B
NS-ACL-80A-EISA-0.175mH	37	80	0.175	9	180145160	165*87	8*14	B
NS-ACL-90A-EISA-0.156mH	45	90	0.156	12	230135190	210*75	8*14	B
NS-ACL-110A-EISA-0.128mH	55	110	0.128	12.5	230135190	210*75	8*14	B
NS-ACL-150A-EISA-0.0934mH	75	150	0.0934	15.5	230150220	210*80	8*14	B
NS-ACL-200A-EISA-0.07mH	90	200	0.07	19.5	230165220	210*95	8*14	B
NS-ACL-250A-EISA-0.056mH	110	250	0.056	20.5	230165220	210*95	8*14	B
NS-ACL-300A-EISA-0.0467mH	132	300	0.0467	26	230185250	210*105	8*14	B
NS-ACL-350A-EISA-0.04mH	160	350	0.04	26.5	230185250	210*105	8*14	B
NS-ACL-400A-EISA-0.035mH	200	400	0.035	30.5	270185285	245*106	11.5*18	B
NS-ACL-450A-EISA-0.031mH	220	450	0.0312	35.5	270205285	245*116	11.5*18	B
NS-ACL-500A-EISA-0.028mH	250	500	0.028	36.5	270205285	245*116	11.5*18	B
NS-ACL-560A-EISA-0.025mH	280	560	0.025	45.5	300225300	275*149	11.5*18	B
NS-ACL-630A-EISA-0.0222mH	315	630	0.0222	46	300225300	275*149	11.5*18	B
NS-ACL-720A-EISA-0.0195mH	350	720	0.0195	55.5	350245320	325*139	11.5*18	B
NS-ACL-800A-EISA-0.0175mH	400	800	0.0175	57	350245320	325*139	11.5*18	B
NS-ACL-1000A-EISA-0.014mH	500	1000	0.014	75	350265365	325*159	11.5*18	B
NS-ACL-1200A-EISA-0.0117mH	560	1200	0.0117	90	420255400	310*137	13*23	C
NS-ACL-1500A-EISA-0.00934mH	630	1500	0.00934	103	420280450	310*137	13*23	C
NS-ACL-1800A-EISA-0.0078mH	800	1800	0.0078	137	420330450	310*177	13*23	C

输入电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=2%(4.4V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-5A-EISC-2.8mH	2.2	5	2.8	2.5	12090160	72*52	6*11	A
NS-ACL-10A-EISC-1.4mH	4	10	1.4	2.6	12090160	72*52	6*11	A
NS-ACL-15A-EISC-0.934mH	5.5	15	0.934	2.8	12090160	72*52	6*11	A
NS-ACL-20A-EISC-0.7mH	7.5	20	0.7	3.8	150100190	137*53	6*11	A
NS-ACL-30A-EISC-0.467mH	11	30	0.467	4.3	150100190	137*53	6*11	A
NS-ACL-35A-EISC-0.4mH	15	35	0.4	5.5	150100190	137*53	6*11	A
NS-ACL-40A-EISC-0.35mH	18.5	40	0.35	6.5	150115190	137*66	6*11	A
NS-ACL-50A-EISC-0.28mH	22	50	0.28	6.8	180115220	165*67	8*14	A
NS-ACL-60A-EISC-0.234mH	30	60	0.234	9.4	180115220	165*67	8*14	A
NS-ACL-80A-EISC-0.175mH	37	80	0.175	9.7	180135160	165*87	8*14	B
NS-ACL-90A-EISC-0.156mH	45	90	0.156	10	180135160	165*87	8*14	B
NS-ACL-110A-EISC-0.128mH	55	110	0.128	10.5	180135160	165*87	8*14	B
NS-ACL-150A-EISC-0.0934mH	75	150	0.0934	15.5	230140190	210*80	8*14	B
NS-ACL-200A-EISC-0.07mH	90	200	0.07	21.6	230170220	210*95	8*14	B
NS-ACL-250A-EISC-0.056mH	110	250	0.056	22.5	230170220	210*95	8*14	B
NS-ACL-300A-EISC-0.0467mH	132	300	0.0467	25.6	230180220	210*105	8*14	B
NS-ACL-350A-EISC-0.04mH	160	350	0.04	27	230180220	210*105	8*14	B
NS-ACL-400A-EISC-0.035mH	200	400	0.035	34	270190240	245*116	11.5*18	B
NS-ACL-450A-EISC-0.031mH	220	450	0.031	36	270190240	245*116	11.5*18	B
NS-ACL-500A-EISC-0.028mH	250	500	0.028	41	270195285	245*116	11.5*18	B
NS-ACL-560A-EISC-0.025mH	280	560	0.025	42.5	270195285	245*116	11.5*18	B
NS-ACL-630A-EISC-0.0222mH	315	630	0.0222	51.2	300225300	275*149	11.5*18	B
NS-ACL-720A-EISC-0.0195mH	350	720	0.0195	61.2	300250300	275*174	11.5*18	B
NS-ACL-800A-EISC-0.0175mH	400	800	0.0175	72.5	350250320	325*159	11.5*18	B
NS-ACL-1000A-EISC-0.014mH	500	1000	0.014	82.5	350255365	325*159	11.5*18	B
NS-ACL-1200A-EISC-0.0117mH	560	1200	0.0117	90.5	350255365	325*159	11.5*18	B
NS-ACL-1500A-EISC-0.00934mH	630	1500	0.00934	99.5	350270365	325*159	11.5*18	B
NS-ACL-1800A-EISC-0.0078mH	800	1800	0.0078	134.5	420300400	310*172	13*23	C
NS-ACL-2000A-EISC-0.007mH	900	2000	0.007	145	420310400	310*172	13*23	C
NS-ACL-2500A-EISC-0.0056mH	1000	2500	0.0056	174	420320580	357*167	13*23	D
NS-ACL-3000A-EISC-0.00467mH	1250	3000	0.00467	193	420365580	357*167	13*23	D
NS-ACL-3500A-EISC-0.004mH	1500	3500	0.004	200	420365580	357*167	13*23	D

输入电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=4%(8.8V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-5A-EISA-5.6mH	2.2	5	5.6	2.5	12090160	72*52	6*11	A
NS-ACL-10A-EISA-2.8mH	4	10	2.8	3.5	150100190	137*53	6*11	A
NS-ACL-15A-EISA-1.87mH	5.5	15	1.87	3.6	150100190	137*53	6*11	A
NS-ACL-20A-EISA-1.4mH	7.5	20	1.4	5.1	150115190	137*66	6*11	A
NS-ACL-30A-EISA-0.934mH	11	30	0.934	8.3	180135220	165*85	8*14	A
NS-ACL-35A-EISA-0.8mH	15	35	0.8	8.4	180135220	165*85	8*14	A
NS-ACL-40A-EISA-0.7mH	18.5	40	0.7	8.5	180135220	165*85	8*14	A
NS-ACL-50A-EISA-0.56mH	22	50	0.56	8.7	180135220	165*85	8*14	A
NS-ACL-60A-EISA-0.467mH	30	60	0.467	11.6	180155160	165*102	8*14	B
NS-ACL-80A-EISA-0.35mH	37	80	0.35	16	230150190	210*90	8*14	B
NS-ACL-90A-EISA-0.31mH	45	90	0.31	16.5	230150190	210*90	8*14	B
NS-ACL-110A-EISA-0.255mH	55	110	0.255	18.5	230150220	210*90	8*14	B
NS-ACL-150A-EISA-0.187mH	75	150	0.187	23	230170220	210*105	8*14	B
NS-ACL-200A-EISA-0.14mH	90	200	0.14	28.5	270180240	245*111	11.5*18	B
NS-ACL-250A-EISA-0.112mH	110	250	0.112	34.5	270195240	245*126	11.5*18	B
NS-ACL-300A-EISA-0.0934mH	132	300	0.0934	42.5	270215285	245*136	11.5*18	B
NS-ACL-350A-EISA-0.08mH	160	350	0.08	43.5	270215285	245*136	11.5*18	B
NS-ACL-400A-EISA-0.07mH	200	400	0.07	46.7	300215300	275*149	11.5*18	B
NS-ACL-450A-EISA-0.063mH	220	450	0.0622	60	300255300	275*179	11.5*18	B
NS-ACL-500A-EISA-0.056mH	250	500	0.056	61	300255300	275*179	11.5*18	B
NS-ACL-560A-EISA-0.05mH	280	560	0.05	72	350240320	325*164	11.5*18	B
NS-ACL-630A-EISA-0.0445mH	315	630	0.0445	72.5	350240320	325*164	11.5*18	B
NS-ACL-720A-EISA-0.039mH	350	720	0.039	75.5	350245320	325*169	11.5*18	B
NS-ACL-800A-EISA-0.035mH	400	800	0.035	91.5	350285365	325*179	11.5*18	B
NS-ACL-1000A-EISA-0.028mH	500	1000	0.028	127.5	420305400	310*182	13*23	C
NS-ACL-1200A-EISA-0.0234mH	560	1200	0.0233	143	420305450	310*182	13*23	C
NS-ACL-1500A-EISA-0.019mH	630	1500	0.019	160	420335450	310*192	13*23	C
NS-ACL-1800A-EISA-0.0156mH	800	1800	0.0156	178	420340500	310*192	13*23	C

输入电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=4%(8.8V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-5A-EISC-5.6mH	2.2	5	5.6	2.6	12090160	72*52	6*11	A
NS-ACL-10A-EISC-2.8mH	4	10	2.8	2.9	12090160	72*52	6*11	A
NS-ACL-15A-EISC-1.87mH	5.5	15	1.87	4.1	150100190	137*53	6*11	A
NS-ACL-20A-EISC-1.4mH	7.5	20	1.4	4.5	150100190	137*53	6*11	A
NS-ACL-30A-EISC-0.934mH	11	30	0.934	7	180115220	165*67	8*14	A
NS-ACL-35A-EISC-0.8mH	15	35	0.8	7.5	180115220	165*67	8*14	A
NS-ACL-40A-EISC-0.7mH	18.5	40	0.7	9.5	180135220	165*85	8*14	A
NS-ACL-50A-EISC-0.56mH	22	50	0.56	10	180135220	165*85	8*14	A
NS-ACL-60A-EISC-0.467mH	30	60	0.467	10.5	180135220	165*85	8*14	A
NS-ACL-80A-EISC-0.35mH	37	80	0.35	16.8	230140190	210*90	8*14	B
NS-ACL-90A-EISC-0.311mH	45	90	0.311	17	230140190	210*90	8*14	B
NS-ACL-110A-EISC-0.255mH	55	110	0.255	19	230145190	210*95	8*14	B
NS-ACL-150A-EISC-0.187mH	75	150	0.187	24	230160220	210*100	8*14	B
NS-ACL-200A-EISC-0.14mH	90	200	0.14	36.5	270200240	245*131	11.5*18	B
NS-ACL-250A-EISC-0.112mH	110	250	0.112	38.5	270200240	245*131	11.5*18	B
NS-ACL-300A-EISC-0.0934mH	132	300	0.0934	43	270210240	245*141	11.5*18	B
NS-ACL-350A-EISC-0.08mH	160	350	0.08	46	270210240	245*141	11.5*18	B
NS-ACL-400A-EISC-0.07mH	200	400	0.07	51.5	270220285	245*141	11.5*18	B
NS-ACL-450A-EISC-0.063mH	220	450	0.063	54	270220285	245*141	11.5*18	B
NS-ACL-500A-EISC-0.056mH	250	500	0.056	65	300240300	275*174	11.5*18	B
NS-ACL-560A-EISC-0.05mH	280	560	0.05	67	300240300	275*174	11.5*18	B
NS-ACL-630A-EISC-0.0445mH	315	630	0.0445	72	300250300	275*174	11.5*18	B
NS-ACL-720A-EISC-0.039mH	350	720	0.039	86	350250320	325*174	11.5*18	B
NS-ACL-800A-EISC-0.035mH	400	800	0.035	92	350265320	325*174	11.5*18	B
NS-ACL-1000A-EISC-0.028mH	500	1000	0.028	111	350270365	325*174	11.5*18	B
NS-ACL-1200A-EISC-0.0234mH	560	1200	0.0234	142	420285400	310*172	13*23	C
NS-ACL-1500A-EISC-0.019mH	630	1500	0.0187	165	420300450	310*172	13*23	C
NS-ACL-1800A-EISC-0.0156mH	800	1800	0.0156	175.5	420310450	310*172	13*23	C
NS-ACL-2000A-EISC-0.014mH	900	2000	0.014	210	420350520	357*207	13*23	D
NS-ACL-2500A-EISC-0.0112mH	1000	2500	0.0112	233.5	420360570	357*207	13*23	D
NS-ACL-3000A-EISC-0.0094mH	1250	3000	0.00934	259	420410570	357*207	13*23	D
NS-ACL-3500A-EISC-0.008mH	1500	3500	0.008	273	420410570	357*207	13*23	D

输入电抗器参数及尺寸表，系统电压 3-AC690V，压降：UD=2%(8V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-20A-EISA-1.28mH	15	20	1.28	5.1	150115190	137*66	6*11	A
NS-ACL-30A-EISA-0.85mH	18.5/22	30	0.85	8.3	180135220	165*85	8*14	A
NS-ACL-40A-EISA-0.64mH	30	40	0.64	8.5	180135220	165*85	8*14	A
NS-ACL-50A-EISA-0.51mH	37	50	0.51	8.7	180135220	165*85	8*14	A
NS-ACL-60A-EISA-0.425mH	45	60	0.425	11.6	180155160	165*102	8*14	B
NS-ACL-70A-EISA-0.365mH	55	70	0.365	16	230150190	210*90	8*14	B
NS-ACL-90A-EISA-0.282mH	75	90	0.282	16.5	230150190	210*90	8*14	B
NS-ACL-110A-EISA-0.23mH	90	110	0.23	18.5	230150220	210*90	8*14	B
NS-ACL-150A-EISA-0.17mH	110/132	150	0.17	23	230170220	210*105	8*14	B
NS-ACL-200A-EISA-0.128mH	160	200	0.128	28.5	270180240	245*111	11.5*18	B
NS-ACL-250A-EISA-0.102mH	200	250	0.102	34.5	270195240	245*126	11.5*18	B
NS-ACL-300A-EISA-0.085mH	250	300	0.085	42.5	270215285	245*136	11.5*18	B
NS-ACL-350A-EISA-0.073mH	315	350	0.073	43.5	270215285	245*136	11.5*18	B
NS-ACL-400A-EISA-0.064mH	350	400	0.064	46.7	300215300	275*149	11.5*18	B
NS-ACL-450A-EISA-0.0565mH	400	450	0.0565	60	300255300	275*179	11.5*18	B
NS-ACL-500A-EISA-0.051mH	450	500	0.051	61	300255300	275*179	11.5*18	B
NS-ACL-560A-EISA-0.0455mH	500	560	0.0455	72	350240320	325*164	11.5*18	B
NS-ACL-630A-EISA-0.04mH	560	630	0.04	72.5	350240320	325*164	11.5*18	B
NS-ACL-720A-EISA-0.035mH	630	720	0.035	75.5	350245320	325*169	11.5*18	B
NS-ACL-800A-EISA-0.032mH	710	800	0.032	91.5	350285365	325*179	11.5*18	B
NS-ACL-1000A-EISA-0.0255mH	900	1000	0.0255	127.5	420305400	310*182	13*23	C
NS-ACL-1200A-EISA-0.0212mH	1000	1200	0.0212	143	420305450	310*182	13*23	C
NS-ACL-1400A-EISA-0.0182mH	1200	1400	0.0182	150	420325450	310*182	13*23	C

输入电抗器参数及尺寸表，系统电压 3-AC690V，压降：UD=2%(8V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-20A-EISC-1.28mH	15	20	1.28	4.5	150100190	137*53	6*11	A
NS-ACL-30A-EISC-0.85mH	18.5/22	30	0.85	7	180115220	165*67	8*14	A
NS-ACL-40A-EISC-0.64mH	30	40	0.64	9.5	180135220	165*85	8*14	A
NS-ACL-50A-EISC-0.51mH	37	50	0.51	10	180135220	165*85	8*14	A
NS-ACL-60A-EISC-0.425mH	45	60	0.425	10.5	180135220	165*85	8*14	A
NS-ACL-70A-EISC-0.365mH	55	70	0.365	16.8	230135190	210*90	8*14	B
NS-ACL-90A-EISC-0.282mH	75	90	0.282	17	230135190	210*90	8*14	B
NS-ACL-110A-EISC-0.23mH	90	110	0.23	19	230140190	210*95	8*14	B
NS-ACL-150A-EISC-0.17mH	110/132	150	0.17	24	230150220	210*100	8*14	B
NS-ACL-200A-EISC-0.128mH	160	200	0.128	36.5	270200240	245*131	11.5*18	B
NS-ACL-250A-EISC-0.102mH	200	250	0.102	38.5	270200240	245*131	11.5*18	B
NS-ACL-300A-EISC-0.085mH	250	300	0.085	43	270210240	245*141	11.5*18	B
NS-ACL-350A-EISC-0.073mH	315	350	0.073	46	270210240	245*141	11.5*18	B
NS-ACL-400A-EISC-0.064mH	350	400	0.064	51.5	270220285	245*141	11.5*18	B
NS-ACL-450A-EISC-0.0565mH	400	450	0.0565	54	270220285	245*141	11.5*18	B
NS-ACL-500A-EISC-0.051mH	450	500	0.051	65	300240300	275*174	11.5*18	B
NS-ACL-560A-EISC-0.0455mH	500	560	0.0455	67	300240300	275*174	11.5*18	B
NS-ACL-630A-EISC-0.04mH	560	630	0.04	72	300250300	275*174	11.5*18	B
NS-ACL-720A-EISC-0.035mH	630	720	0.035	86	350250320	325*174	11.5*18	B
NS-ACL-800A-EISC-0.032mH	710	800	0.032	92	350265320	325*174	11.5*18	B
NS-ACL-1000A-EISC-0.0255mH	900	1000	0.0255	111	350270365	325*174	11.5*18	B
NS-ACL-1200A-EISC-0.0212mH	1000	1200	0.0212	142	420285400	310*172	13*23	C
NS-ACL-1400A-EISC-0.0182mH	1200	1400	0.0182	159	420300450	310*172	13*23	C

输入电抗器参数及尺寸表，系统电压 3-AC690V，压降：UD=4%(16V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-20A-EISA-2.56mH	15	20	2.56	8.5	180135220	165*85	8*14	A
NS-ACL-30A-EISA-1.7mH	18.5/22	30	1.7	12.5	230135245	210*78	8*14	A
NS-ACL-40A-EISA-1.28mH	30	40	1.28	13	230135245	210*78	8*14	A
NS-ACL-50A-EISA-1.02mH	37	50	1.02	17	230145270	210*88	8*14	A
NS-ACL-60A-EISA-0.85mH	45	60	0.85	17.5	230145270	210*88	8*14	A
NS-ACL-70A-EISA-0.726mH	55	70	0.726	19.5	230155270	210*98	8*14	A
NS-ACL-90A-EISA-0.564mH	75	90	0.564	27.5	270165300	245*114	11.5*18	A
NS-ACL-110A-EISA-0.46mH	90	110	0.46	31	270175240	245*121	11.5*18	B
NS-ACL-150A-EISA-0.34mH	110/132	150	0.34	35.5	270195240	245*131	11.5*18	B
NS-ACL-200A-EISA-0.255mH	160	200	0.255	48	270220285	245*151	11.5*18	B
NS-ACL-250A-EISA-0.204mH	200	250	0.204	56	300230300	275*174	11.5*18	B
NS-ACL-300A-EISA-0.17mH	250	300	0.17	62	300250300	275*184	11.5*18	B
NS-ACL-350A-EISA-0.145mH	315	350	0.145	75	350250320	325*174	11.5*18	B
NS-ACL-400A-EISA-0.128mH	350	400	0.128	85	350250365	325*174	11.5*18	B
NS-ACL-450A-EISA-0.113mH	400	450	0.113	86.5	350260365	325*174	11.5*18	B
NS-ACL-500A-EISA-0.102mH	450	500	0.102	96.5	350275365	325*189	11.5*18	B
NS-ACL-560A-EISA-0.091mH	500	560	0.091	98	350275365	325*189	11.5*18	B
NS-ACL-630A-EISA-0.08mH	560	630	0.08	122.5	420280400	310*177	13*23	C
NS-ACL-720A-EISA-0.07mH	630	720	0.07	127.5	420280400	310*177	13*23	C
NS-ACL-800A-EISA-0.064mH	710	800	0.064	140.5	420300450	310*177	13*23	C
NS-ACL-1000A-EISA-0.051mH	900	1000	0.051	160	420330520	357*207	13*23	D
NS-ACL-1200A-EISA-0.0424mH	1000	1200	0.0424	198	420345570	357*207	13*23	D
NS-ACL-1400A-EISA-0.0364mH	1200	1400	0.0364	208	420365570	357*207	13*23	D

输入电抗器参数及尺寸表，系统电压 3-AC690V，压降：UD=4%(16V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-20A-EISC-2.56mH	15	20	2.56	9.3	180135220	165*85	8*14	A
NS-ACL-30A-EISC-1.7mH	18.5/22	30	1.7	10.5	180135220	165*85	8*14	A
NS-ACL-40A-EISC-1.28mH	30	40	1.28	16	230145245	210*88	8*14	A
NS-ACL-50A-EISC-1.02mH	37	50	1.02	16.5	230145245	210*88	8*14	A
NS-ACL-60A-EISC-0.85mH	45	60	0.85	19.2	230145270	210*88	8*14	A
NS-ACL-70A-EISC-0.726mH	55	70	0.726	22	230160270	210*98	8*14	A
NS-ACL-90A-EISC-0.564mH	75	90	0.564	30	270165300	245*114	11.5*18	A
NS-ACL-110A-EISC-0.46mH	90	110	0.46	34	270175240	245*121	11.5*18	B
NS-ACL-150A-EISC-0.34mH	110/132	150	0.34	41	270200240	245*141	11.5*18	B
NS-ACL-200A-EISC-0.255mH	160	200	0.255	50.5	270225240	245*161	11.5*18	B
NS-ACL-250A-EISC-0.204mH	200	250	0.204	59	270225285	245*161	11.5*18	B
NS-ACL-300A-EISC-0.17mH	250	300	0.17	69	300245300	275*184	11.5*18	B
NS-ACL-350A-EISC-0.145mH	315	350	0.145	81.5	350240320	325*174	11.5*18	B
NS-ACL-400A-EISC-0.128mH	350	400	0.128	86	350245320	325*174	11.5*18	B
NS-ACL-450A-EISC-0.113mH	400	450	0.113	95	350260320	325*189	11.5*18	B
NS-ACL-500A-EISC-0.102mH	450	500	0.102	106	350265365	325*189	11.5*18	B
NS-ACL-560A-EISC-0.091mH	500	560	0.091	111	350265365	325*189	11.5*18	B
NS-ACL-630A-EISC-0.08mH	560	630	0.08	138	420280400	310*177	13*23	C
NS-ACL-720A-EISC-0.07mH	630	720	0.07	152	420300400	310*197	13*23	C
NS-ACL-800A-EISC-0.064mH	710	800	0.064	161	420315400	310*197	13*23	C
NS-ACL-1000A-EISC-0.051mH	900	1000	0.051	187	420340470	357*207	13*23	D
NS-ACL-1200A-EISC-0.0424mH	1000	1200	0.0424	211	420350520	357*207	13*23	D
NS-ACL-1400A-EISC-0.0364mH	1200	1400	0.0364	240	420360570	357*207	13*23	D

输入电抗器参数及尺寸表，系统电压 3-AC1140V，压降：UD=2%(13.2V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流 (A)	电感量（mH)		重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-50A-EISA-0.84mH	75	50	0.84		15	230145245	210*88	8*14	A
NS-ACL-60A-EISA-0.7mH	90	60	0.7		17.3	230155245	210*98	8*14	A
NS-ACL-75A-EISA-0.56mH	110	75	0.56		19.5	230155270	210*98	8*14	A
NS-ACL-90A-EISA-0.466mH	132	90	0.466		23	270150300	245*99	11.5*18	A
NS-ACL-110A-EISA-0.382mH	160	110	0.382		27.5	270175240	245*111	11.5*18	B
NS-ACL-150A-EISA-0.28mH	200	150	0.28		32	270185240	245*121	11.5*18	B
NS-ACL-200A-EISA-0.21mH	280	200	0.21		40	270200285	245*131	11.5*18	B
NS-ACL-250A-EISA-0.168mH	350	250	0.168		45	270210285	245*141	11.5*18	B
NS-ACL-300A-EISA-0.14mH	450	300	0.14		53	270240285	245*161	11.5*18	B
NS-ACL-350A-EISA-0.12mH	500	350	0.12		61.5	300250300	275*184	11.5*18	B
NS-ACL-400A-EISA-0.105mH	630	400	0.105		75.5	350230365	325*164	11.5*18	B
NS-ACL-500A-EISA-0.084mH	710	500	0.084		93	350270365	325*184	11.5*18	B
NS-ACL-560A-EISA-0.075mH	800	560	0.075		93.5	350270365	325*184	11.5*18	B
NS-ACL-630A-EISA-0.0665mH	900	630	0.0665		95	350270365	325*184	11.5*18	B
NS-ACL-720A-EISA-0.0584mH	1000	720	0.0584		118	420280400	310*172	13*23	C
NS-ACL-800A-EISA-0.0525mH	1200	800	0.0525		121.5	420305400	310*172	13*23	C
输入电抗器参数及尺寸表，系统电压 3-AC1140V，压降：UD=2%(13.2V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流(A)		电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-50A-EISC-0.84mH	75	50		0.84	14.8	230135245	210*78	8*14	A
NS-ACL-60A-EISC-0.7mH	90	60		0.7	17	230145245	210*88	8*14	A
NS-ACL-75A-EISC-0.56mH	110	75		0.56	19.5	230145270	210*88	8*14	A
NS-ACL-90A-EISC-0.466mH	132	90		0.466	22	230160270	210*98	8*14	A
NS-ACL-110A-EISC-0.495mH	160	110		0.38	30	270165240	245*111	11.5*18	B
NS-ACL-150A-EISC-0.28mH	200	150		0.28	35	270180240	245*121	11.5*18	B
NS-ACL-200A-EISC-0.21mH	280	200		0.21	43.5	270205240	245*141	11.5*18	B
NS-ACL-250A-EISC-0.168mH	350	250		0.168	49	270215240	245*151	11.5*18	B
NS-ACL-300A-EISC-0.14mH	450	300		0.14	56	270225285	245*151	11.5*18	B
NS-ACL-350A-EISC-0.12mH	500	350		0.12	66.5	300235300	275*174	11.5*18	B
NS-ACL-400A-EISC-0.105mH	630	400		0.105	76	300255300	275*189	11.5*18	B
NS-ACL-500A-EISC-0.084mH	710	500		0.084	91	350260320	325*184	11.5*18	B
NS-ACL-560A-EISC-0.075mH	800	560		0.075	94	350260320	325*184	11.5*18	B
NS-ACL-630A-EISC-0.0665mH	900	630		0.0665	107.5	350270365	325*184	11.5*18	B
NS-ACL-720A-EISC-0.0584mH	1000	720		0.0584	130	420280400	310*172	13*23	C
NS-ACL-800A-EISC-0.0525mH	1200	800		0.0525	149	420300400	310*192	13*23	C

输入电抗器参数及尺寸表，系统电压 3-AC1140V，压降：UD=4%(26.4V)，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流(A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-50A-EISA-1.68mH	75	50	1.68	24	270150300	245*99	11.5*18	A
NS-ACL-60A-EISA-1.4mH	90	60	1.4	28.5	270165300	245*114	11.5*18	A
NS-ACL-75A-EISA-1.12mH	110	75	1.12	32.5	270175300	245*124	11.5*18	A
NS-ACL-90A-EISA-0.934mH	132	90	0.934	37	300185320	275*142	11.5*18	A
NS-ACL-110A-EISA-0.76mH	160	110	0.76	49.5	300215300	275*159	11.5*18	B
NS-ACL-150A-EISA-0.56mH	200	150	0.56	54.5	300225300	275*169	11.5*18	B
NS-ACL-200A-EISA-0.42mH	280	200	0.42	73	350230320	325*169	11.5*18	B
NS-ACL-250A-EISA-0.336mH	350	250	0.336	83	350260320	325*184	11.5*18	B
NS-ACL-300A-EISA-0.28mH	450	300	0.28	93	350260365	325*184	11.5*18	B
NS-ACL-350A-EISA-0.24mH	500	350	0.24	117	420260400	310*172	13*23	C
NS-ACL-400A-EISA-0.21mH	630	400	0.21	119.5	420260400	310*172	13*23	C
NS-ACL-500A-EISA-0.168mH	710	500	0.168	139	420290400	310*192	13*23	C
NS-ACL-560A-EISA-0.15mH	800	560	0.15	151	420290450	310*192	13*23	C
NS-ACL-630A-EISA-0.133mH	900	630	0.133	170	420310520	357*207	13*23	D
NS-ACL-720A-EISA-0.116mH	1000	720	0.116	190	420330520	357*207	13*23	D
NS-ACL-800A-EISA-0.105mH	1200	800	0.105	196	420350520	357*207	13*23	D
输入电抗器参数及尺寸表，系统电压 3-AC1140V，压降：UD=4%(26.4V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定电流(A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ACL-50A-EISC-1.68mH	75	50	1.68	25.7	270150300	245*99	11.5*18	A
NS-ACL-60A-EISC-1.4mH	90	60	1.4	31	270165300	245*114	11.5*18	A
NS-ACL-75A-EISC-1.12mH	110	75	1.12	35.5	270175300	245*124	11.5*18	A
NS-ACL-90A-EISC-0.934mH	132	90	0.934	37.3	270175300	245*124	11.5*18	A
NS-ACL-110A-EISC-0.76mH	160	110	0.76	48.3	270220240	245*161	11.5*18	B
NS-ACL-150A-EISC-0.56mH	200	150	0.56	60.3	300225300	275*169	11.5*18	B
NS-ACL-200A-EISC-0.42mH	280	200	0.42	79	350230320	325*169	11.5*18	B
NS-ACL-250A-EISC-0.336mH	350	250	0.336	89.5	350245320	325*184	11.5*18	B
NS-ACL-300A-EISC-0.28mH	450	300	0.28	104	350250365	325*184	11.5*18	B
NS-ACL-350A-EISC-0.24mH	500	350	0.24	128	420260400	310*172	13*23	C
NS-ACL-400A-EISC-0.21mH	630	400	0.21	136	420270400	310*172	13*23	C
NS-ACL-500A-EISC-0.168mH	710	500	0.168	157	420290400	310*192	13*23	C
NS-ACL-560A-EISC-0.15mH	800	560	0.15	164	420290400	310*192	13*23	C
NS-ACL-630A-EISC-0.133mH	900	630	0.133	186	420310470	357*207	13*23	D
NS-ACL-720A-EISC-0.116mH	1000	720	0.116	211	420320520	357*207	13*23	D
NS-ACL-800A-EISC-0.105mH	1200	800	0.105	235	420340570	357*207	13*23	D

上一篇：经典款输入电抗器NS-ACL

下一篇：没有了

全国服务热线 021-34620385 021-34620382

产品系列

电抗器系列滤波器系列能耗制动变压器系列

联系我们

联系人：刘南风
地址：上海市奉贤区张塘牛桥951号
电话：021-34620385 021-34620382
手机：13918670207(微信同号) 15901982384
邮箱：275110813@qq.com

微信公众号
