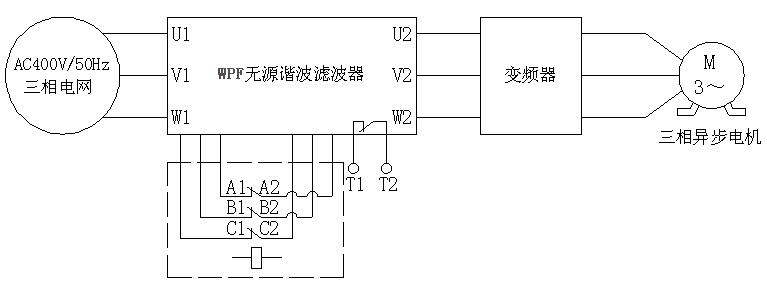

无源谐波滤波器系统接线示意

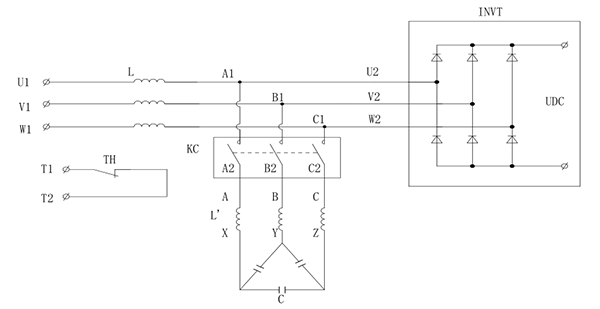

■ 无源谐波滤波器电路原理示意
■ 产品用途
无源谐波滤波器安装在变频器输入侧，主要作用是滤除网侧谐波电流，变频器输入侧安装无源谐波滤波器后将谐波电流限制在DHTi≤10%以内。起到保护变频器,净化电网供电质量，提高供电效率的作用。
■ 性能参数
1、额定电压：3-AC400V（380V~415V，+10%至-15%）
2、频 率：50Hz
3、过载能力：1.5 倍过载，60s
4、绝缘耐温等级：F（155℃）；
5、耐电强度：AC3000V/50Hz 5s，漏电流≤5mA
6、满载效率：大于 98%（30A 以上，以下大于 94%）
7、冷却方式：AF
8、滤波效果：在满载条件下，滤波器输入端总电流谐波畸变率 THDi≤10%/THDi≤5%（背景电压 THDu＜2%，电网短路功率与安装负载比＞66%）；
9、NS-WPF 设有电容 50℃及 150℃支路电抗过温保护触点，可根据上述电路图接入电路，建议配合滤波支路接触器，以防过温造成滤波器损坏；
10、NS-WPF 设有 65℃电抗器常开触点，当温度达到时让风机开始抽风散热，延长风机使用寿命；
11、建议接入滤波支路接触器，当负载功率小于额定功率的 20%，为防止容性无功电流及所造成的变频器直流母线电压泵升约 5%，请切除滤波支路，出厂时，滤波支路默认短接（A1/B1/C1 与 A2/B2/C2、附带连接片）;
12、工作环境温度：满载条件下，-25℃～+55℃;
13、工作海拔高度：0～2000 米;
14、相对湿度：0～95%无凝露;
15、额定噪音：≤75dB。
■ 安全注意事项
1、 无源谐波滤波器和连接装置必须接地，保证人身安全减少电磁干扰！
2、 切勿带电操作；滤波器切勿打相与相间耐压（因三相电容存在联接）！
3、 切断电源后，电容电压可达 600V 以上，须等待至少 5 分钟，滤波器内的电容放电完成方可对系统操作！
4、 开始操作前，使用万用表确认滤波器进出线端子处无残余危险电压并已经放电完毕！
5、 滤波器内的电抗器元件为发热元件，电容为 50℃温度敏感元件，确保滤波器处于风冷或敞开自然冷却状态，切不可将滤波器安装于密闭狭小空间，否则有烧毁的危险！
6、 由于发热量较大，接线须选择耐高温电缆及护套，否则有烧毁危险。
■ 使用注意事项
1、使用场合：NS-WPF 无源谐波滤波器只可安装在变频器的电源进线处。
2、型号选择：滤波器的功率与变频器的功率尽量匹配使用，这时可以获得最佳的滤波效果；注意额定电压、额定电流及电网频率须与滤波器匹配。
3、安装空间：滤波器中的电抗器是发热设备，安装时注意保持滤波器上下至少有 200mm 的空间,并保证空气的正常流通。
4、接线说明：按照电路图进行接线指示，切勿进出线接反。
5、通用性：滤波器不仅适用于变频器同样适用于其他 6 脉冲整流设备。
6、特别声明：超出此电压等级、频率或电流畸变率要求，欢迎垂询！

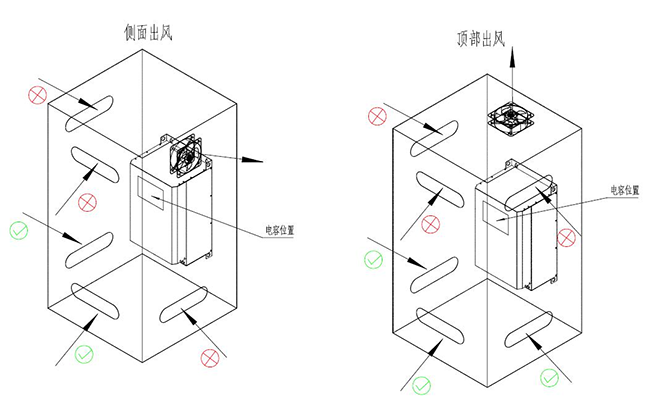

■ 客户安装柜内散热风道示意图：
注意：
1、无源滤波器内有电容，电容位于滤波器上部靠前位置；
2、电容表面工作温度不得超过 75℃；
3、客户在设计柜内散热风道设计时，电抗器产生的热流须避开电容，避免因电抗器产生的热传导及热辐射对电容温度的影响。
■ 产品选型参数
|
400V 50HZ6脉冲整流设备（变频器、直流调速器、UPS电源、电动汽车充电站集中不控整流柜）谐波含量从40%降至10%之内 |
||||||||||||||
|
变频器功率(KW) |
无源谐波滤波器规格 |
额定电流（A） |
支路电流（A) |
发热量（W) |
机柜内风机风量（m3/min) |
重量（Kg) |

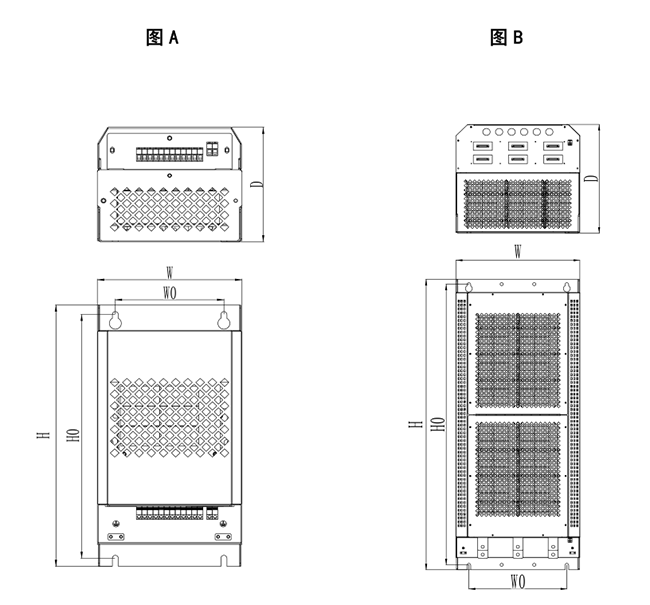

外形尺寸W*D*H（mm) |
安装尺寸W0*H0（mm) |
图号 |
|||||
|
0.75 |
NS-WPF-0.75KW-5A/0.4KV-10% |
5 |
2.5 |
115 |
1.1 |
15 |
220*195*400 |
160*373 |
A |
|||||
|
2.2 |
NS-WPF-2.2KW-5A/0.4KV-10% |
5 |
2.5 |
115 |
1.1 |
15 |
220*195*400 |
160*373 |
||||||
|
4 |
NS-WPF-4KW-10A/0.4KV-10% |
10 |
4.7 |
175 |
1.1 |
20 |
220*195*400 |
160*373 |
||||||
|
5.5 |
NS-WPF-5.5KW-13A/0.4KV-10% |
13 |
6.1 |
190 |
1.1 |
26 |
290*230*500 |
160*473 |
||||||
|
7.5 |
NS-WPF-7.5KW-16A/0.4KV-10% |
16 |
8.2 |
210 |
1.6 |
30 |
290*230*500 |
160*473 |
||||||
|
11 |
NS-WPF-11KW-25A/0.4KV-10% |
25 |
11.3 |
290 |
1.6 |
34 |
290*230*500 |
160*473 |
||||||
|
15 |
NS-WPF-15KW-30A/0.4KV-10% |
30 |
13.2 |
315 |
1.6 |
48 |
305*290*685 |
190*655 |
||||||
|
18.5 |
NS-WPF-18.5KW-45A/0.4KV-10% |
45 |
20.7 |
435 |
2.7 |
55 |
305*290*685 |
190*655 |
||||||
|
22 |
NS-WPF-22KW-45A/0.4KV-10% |
45 |
20.7 |
435 |
2.7 |
55 |
305*290*685 |
190*655 |
||||||
|
30 |
NS-WPF-30KW-60A/0.4KV-10% |
60 |
27.2 |
525 |
2.7 |
80 |
390*325*700 |
300*670 |
B |
|||||
|
37 |
NS-WPF-37KW-75A/0.4KV-10% |
75 |
32.5 |
630 |
3.5 |
85 |
390*325*700 |
300*670 |
||||||
|
45 |
NS-WPF-45KW-90A/0.4KV-10% |
90 |
40.1 |
680 |
3.5 |
95 |
390*325*700 |
300*670 |
||||||
|
55 |
NS-WPF-55KW-110A/0.4KV-10% |
110 |
47.2 |
890 |
5 |
130 |
455*370*950 |
350*920 |
||||||
|
75 |
NS-WPF-75KW-150A/0.4KV-10% |
150 |
65.5 |
995 |
5 |
173 |
455*370*950 |
350*920 |
||||||
|
90 |
NS-WPF-90KW-180A/0.4KV-10% |
180 |
79 |
1200 |
5 |
180 |
455*370*950 |
350*920 |
||||||
|
110 |
NS-WPF-110KW-220A/0.4KV-10% |
220 |
94.5 |
1290 |
6 |
190 |
455*370*950 |
350*920 |
||||||
|
132 |
NS-WPF-132KW-260A/0.4KV-10% |
260 |
116 |
1535 |
8 |
240 |
485*400*1060 |
375*1030 |
||||||
|
160 |
NS-WPF-160KW-320A/0.4KV-10% |
320 |
140.5 |
1615 |
10 |
260 |
485*400*1060 |
375*1030 |
||||||
|
200 |
NS-WPF-200KW-400A/0.4KV-10% |
400 |
176 |
1950 |
10 |
370 |
800*800*2000 |
/ |
机柜式 |
|||||
|
250 |
NS-WPF-250KW-480A/0.4KV-10% |
480 |
212 |
2140 |
12 |
415 |
800*800*2000 |
/ |
||||||
|
315 |
NS-WPF-315KW-600A/0.4KV-10% |
600 |
267.5 |
2290 |
12 |
465 |
800*800*2000 |
/ |
||||||
|
400V 50HZ6脉冲整流设备（变频器、直流调速器、UPS电源、电动汽车充电站集中不控整流柜）谐波含量从40%降至5%之内 |
||||||||||||||
|
变频器功率(KW) |
无源谐波滤波器规格 |
额定电流（A） |
支路电流（A) |
发热量（W) |
机柜内风机风量（m3/min) |
重量（Kg) |
外形尺寸W*D*H（mm) |
安装尺寸W0*H0（mm) |
图号 |
|||||
|
0.75 |
NS-WPF-0.75KW-5A/0.4KV-5% |
5 |
2.5 |
150 |
1.1 |
19 |
215*215*400 |
160*373 |
A |
|||||
|
2.2 |
NS-WPF-2.2KW-5A/0.4KV-5% |
5 |
2.5 |
150 |
1.1 |
19 |
215*215*400 |
160*373 |
||||||
|
4 |
NS-WPF-4KW-10A/0.4KV-5% |
10 |
5 |
183 |
1.1 |
23 |
215*215*400 |
160*373 |
||||||
|
5.5 |
NS-WPF-5.5KW-13A/0.4KV-5% |
13 |
7 |
206 |
1.1 |
27 |
290*250*530 |
160*503 |
||||||
|
7.5 |
NS-WPF-7.5KW-16A/0.4KV-5% |
16 |
8 |
222 |
1.6 |
30 |
290*250*530 |
160*503 |
||||||
|
11 |
NS-WPF-11KW-25A/0.4KV-5% |
25 |
12 |
342 |
1.6 |
41 |
290*250*530 |
160*503 |
||||||
|
15 |
NS-WPF-15KW-30A/0.4KV-5% |
30 |
14 |
335 |
1.6 |
50 |
305*305*685 |
190*655 |
||||||
|
18.5 |
NS-WPF-18.5KW-45A/0.4KV-5% |
45 |
22 |
460 |
2.7 |
65 |
305*305*685 |
190*655 |
||||||
|
22 |
NS-WPF-22KW-45A/0.4KV-5% |
45 |
22 |
460 |
2.7 |
65 |
305*305*685 |
190*655 |
||||||
|
30 |
NS-WPF-30KW-60A/0.4KV-5% |
60 |
29 |
575 |
2.7 |
105 |
410*330*790 |
300*760 |
B |
|||||
|
37 |
NS-WPF-37KW-75A/0.4KV-5% |
75 |
35 |
730 |
3.5 |
115 |
410*330*790 |
300*760 |
||||||
|
45 |
NS-WPF-45KW-90A/0.4KV-5% |
90 |
43 |
740 |
3.5 |
125 |
410*330*790 |
300*760 |
||||||
|
55 |
NS-WPF-55KW-110A/0.4KV-5% |
110 |
50.6 |
840 |
5 |
135 |
410*330*790 |
300*760 |
||||||
|
75 |
NS-WPF-75KW-150A/0.4KV-5% |
150 |
70.2 |
1120 |
5 |
180 |
455*410*950 |
350*920 |
||||||
|
90 |
NS-WPF-90KW-180A/0.4KV-5% |
180 |
84.5 |
1180 |
5 |
205 |
455*410*950 |
350*920 |
||||||
|
110 |
NS-WPF-110KW-220A/0.4KV-5% |
220 |
101.2 |
1350 |
6 |
225 |
455*410*950 |
350*920 |
||||||
|
132 |
NS-WPF-132KW-260A/0.4KV-5% |
260 |
124.1 |
1710 |
8 |
288 |
485*415*1190 |
375*1160 |
||||||
|
160 |
NS-WPF-160KW-320A/0.4KV-5% |
320 |
150.5 |
1880 |
10 |
300 |
485*415*1190 |
375*1160 |
||||||
|
200 |
NS-WPF-200KW-400A/0.4KV-5% |
400 |
188.5 |
2150 |
10 |
385 |
800*800*2000 |
/ |
机柜式 |
|||||
|
250 |
NS-WPF-250KW-480A/0.4KV-5% |
480 |
227 |
2275 |
12 |
418 |
800*800*2000 |
/ |
||||||
|
315 |
NS-WPF-315KW-600A/0.4KV-5% |
600 |
286.5 |
2780 |
12 |
500 |
800*800*2000 |
/ |
||||||

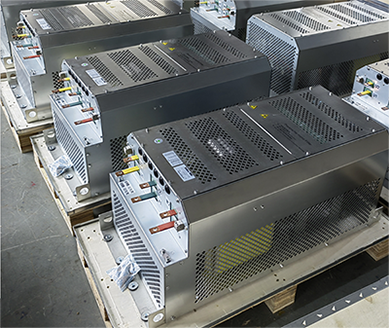

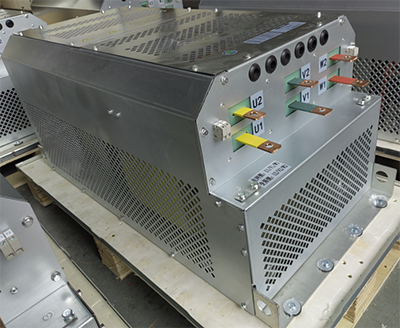

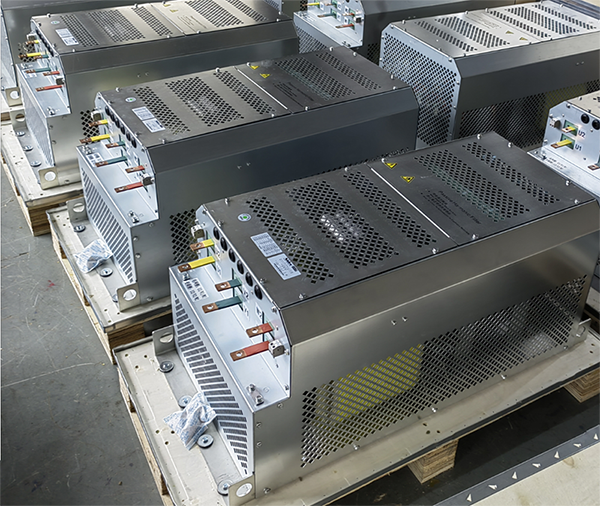

■ 产品外形结构
