■ 单相变压器接线示意
■ 产品用途
单相干式变压器广泛应用于交流50/60Hz，需要电压转换及用电隔离的各种进出口设备中（如：机床、电梯、电源、加热设备，照明设备、控制设备、医疗设备）。产品的各种输入、输出，电压高低，调节抽头位置，绕组容量分配，是否要求带外壳等均可按照客户要求进行精心的设计与制造，我司主要生产：BK系列控制变压器，JBK3/JBK5系列机床变压器，电梯用变压器，NS-DG系列隔离变压器，NS-DDG系列低电压大电流加热变压器。特别适合于进口设备使用。可根据用户需求加配机箱、风机、电压表、电流表、指示灯、开关等附件。
■ 产品工艺
1、铁芯采用优质硅钢片，叠片整齐，损耗低，空载电流小。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。
■ 性能参数
1、额定容量：50VA~300KVA
2、电压范围：0-1200V
3、绝缘等级：F/H级
4、防护等级：IP00
5、噪 音：<65DB
6、使用海拔：≤2000m
7、绝缘电阻：>100MΩ
8、耐 压：AC 3000V /50HZ/5mA/60s无飞弧击穿
9、温升限值：按照GB6450-86(F级绝缘考核≤100K，H级≤120K)
10、使用环境：在-10~﹢45℃. 相对湿度：<90%的环境下长期工作 11、产品执行标准：GB1049.11-2007，GB6450-86,JB9644-1999电气用变压器

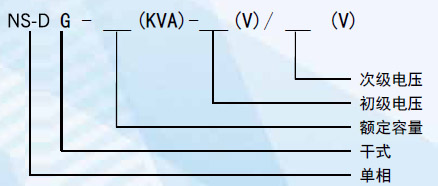

■ 型号含义

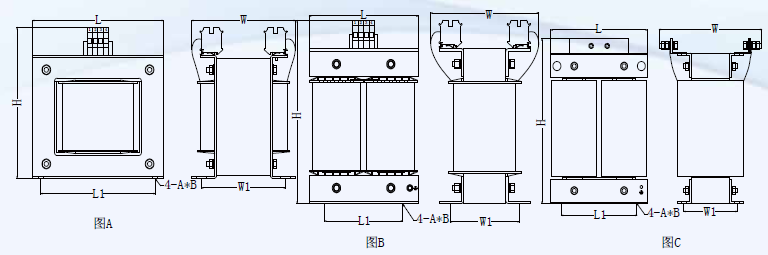

■ 产品外形结构示意图
■ 产品选型参数及尺寸
单相隔离变压器参数及尺寸表，输入电压 AC220V～1200V,输出电压 AC220V～1200V,铝，绝缘等级：F/H 级 |
||||||
变压器规格型号 |
变压器容 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-DG-1.5KVA |
1.5 |
20.3 |
192*210*215 |
110*124 |
7*13 |
A |
NS-DG-2KVA |
2 |
22.7 |
192*220*215 |
110*134 |
7*13 |
A |
NS-DG-2.5KVA |
2.5 |
27 |
192*240*215 |
110*144 |
7*13 |
A |
NS-DG-3KVA |
3 |
27.5 |
192*240*215 |
110*144 |
7*13 |
A |
NS-DG-4KVA |
4 |
30.6 |
200*250*310 |
175*140 |
11.5*18 |
B |
NS-DG-5KVA |
5 |
39.5 |
240*240*360 |
210*133 |
11.5*18 |
B |
NS-DG-6KVA |
6 |
43 |
240*250*360 |
210*143 |
11.5*18 |
B |
NS-DG-8KVA |
8 |
51.5 |
240*270*360 |
210*163 |
11.5*18 |
B |
NS-DG-10KVA |
10 |
66 |
300*280*440 |
250*155 |
11.5*18 |
B |
NS-DG-12KVA |
12 |
77 |
300*300*440 |
250*175 |
11.5*18 |
B |
NS-DG-15KVA |
15 |
83 |
300*310*440 |
250*180 |
11.5*18 |
B |
NS-DG-20KVA |
20 |
97 |
300*310*500 |
250*185 |
11.5*18 |
B |
NS-DG-25KVA |
25 |
121 |
350*340*550 |
300*180 |
13*23 |
C |
NS-DG-30KVA |
30 |
135 |
350*355*550 |
300*195 |
13*23 |
C |
NS-DG-40KVA |
40 |
161 |
350*380*550 |
300*215 |
13*23 |
C |
NS-DG-50KVA |
50 |
194 |
390*365*620 |
340*205 |
13*23 |
C |
NS-DG-60KVA |
60 |
223 |
390*390*620 |
340*230 |
13*23 |
C |
单相隔离变压器参数及尺寸表，输入电压 AC220V～1200V,输出电压 AC220V～1200V,铜，绝缘等级：F/H 级 |
||||||
变压器规格型号 |
变压器容 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-DG-63VA |
0.063 |
1.5 |
78*90*100 |
50*50 |
6*11 |
A |
NS-DG-100VA |
0.1 |
2.3 |
86*110*105 |
60*67 |
6*11 |
A |
NS-DG-160VA |
0.16 |
3.2 |
96*110*115 |
60*72 |
7*13 |
A |
NS-DG-200VA |
0.2 |
3.9 |
96*125*115 |
60*87 |
7*13 |
A |
NS-DG-250VA |
0.25 |
4.1 |
96*125*115 |
60*87 |
7*13 |
A |
NS-DG-300VA |
0.3 |
4.9 |
120*130*135 |
70*72 |
7*13 |
A |
NS-DG-400VA |
0.4 |
5.8 |
120*140*135 |
70*82 |
7*13 |
A |
NS-DG-500VA |
0.5 |
7.1 |
120*155*135 |
70*97 |
7*13 |
A |
NS-DG-630VA |
0.63 |
8.5 |
150*135*165 |
90*83 |
7*13 |
A |
NS-DG-800VA |
0.8 |
10.4 |
150*150*165 |
90*98 |
7*13 |
A |
NS-DG-1KVA |
1 |
12.6 |
150*165*165 |
90*113 |
7*13 |
A |
NS-DG-1.5KVA |
1.5 |
21.2 |
192*210*215 |
110*124 |
7*13 |
A |
NS-DG-2KVA |
2 |
24 |
192*220*215 |
110*134 |
7*13 |
A |
NS-DG-2.5KVA |
2.5 |
28.3 |
192*240*215 |
110*144 |
7*13 |
A |
NS-DG-3KVA |
3 |
29.5 |
192*240*215 |
110*144 |
7*13 |
A |
NS-DG-4KVA |
4 |
33.5 |
200*250*310 |
175*140 |
11.5*18 |
B |
NS-DG-5KVA |
5 |
42.3 |
240*240*360 |
210*133 |
11.5*18 |
B |
NS-DG-6KVA |
6 |
47.5 |
240*250*360 |
210*143 |
11.5*18 |
B |
NS-DG-8KVA |
8 |
57 |
240*270*360 |
210*163 |
11.5*18 |
B |
NS-DG-10KVA |
10 |
72 |
300*280*440 |
250*155 |
11.5*18 |
B |
NS-DG-12KVA |
12 |
84 |
300*300*440 |
250*175 |
11.5*18 |
B |
NS-DG-15KVA |
15 |
95 |
300*310*440 |
250*180 |
11.5*18 |
B |
NS-DG-20KVA |
20 |
110 |
300*310*500 |
250*185 |
11.5*18 |
B |
NS-DG-25KVA |
25 |
138 |
350*340*550 |
300*180 |
13*23 |
C |
NS-DG-30KVA |
30 |
156 |
350*355*550 |
300*195 |
13*23 |
C |
NS-DG-40KVA |
40 |
183 |
350*380*550 |
300*215 |
13*23 |
C |
NS-DG-50KVA |
50 |
217 |
390*365*620 |
340*205 |
13*23 |
C |
NS-DG-60KVA |
60 |
256 |
390*390*620 |
340*230 |
13*23 |
C |
