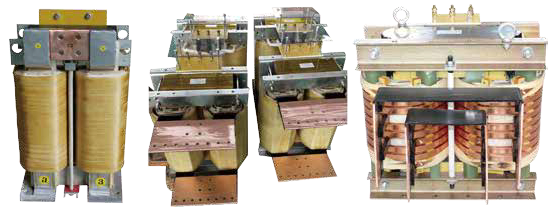

■ 变压器外观
■ 产品用途
单相输出大电流干式变压器广泛应用于交流50/60Hz，输出低电压，大电流负载的应用场合（如：真空镀膜机，铜管加热设备，大电流退火设备等）。输出电流达几千A至几万A,可多台并联使用。
■ 产品工艺
1、铁芯采用优质硅钢片，叠片整齐，损耗低，空载电流小。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。
■ 性能参数
1、额定容量：1KVA~100KVA
2、电压范围：0-1200V
3、绝缘等级：F级
4、防护等级：IP00
5、噪 音：<65DB
6、使用海拔：≤2000m
7、绝缘电阻：>100MΩ
8、耐 压：AC 3000V /50HZ/5mA/60s无飞弧击穿
9、温升限值：按照GB6450-86(F级绝缘考核≤100K，H级≤120K)
10、使用环境：在-10~﹢45℃. 相对湿度：<90%的环境下长期工作
11、产品执行标准：GB1049.11-2007，GB6450-86,JB9644-1999电气用变压器。

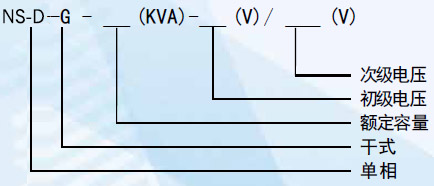

■ 型号含义
■ 产品选型参数及尺寸
单相输出大电流隔离变压器参数及尺寸表，绝缘等级：F/H 级 |
|||||
变压器规格型号 |
变压器 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
NS-DG-14KVA 380/12V |
14 |
83 |
300*350*410 |
235*165 |
11.5*18 |
NS-DG-14KVA 380/42V |
14 |
83 |
300*350*410 |
235*165 |
11.5*18 |
NS-DG-15KVA 380/12V |
15 |
85 |
300*230*450 |
265*175 |
13*23 |
NS-DG-45KVA 380/8V-11V |
45 |
170 |
500*450*500 |
300*155 |
Φ15 |
NS-DG-45KVA 415/9V-11V |
45 |
170 |
500*450*500 |
300*155 |
Φ15 |
NS-DG-50KVA 380/9V |
50 |
175 |
500*450*500 |
300*165 |
Φ12 |
NS-DG-50KVA 380/8V-11V |
50 |
155 |
470*450*570 |
320*164 |
Φ12 |
NS-DG-63KVA 440/11V |
63 |
180 |
420*425*550 |
380*154 |
Φ15 |
NS-DG-63KVA 380/6V-11V |
63 |
240 |
520*450*510 |
300*179 |
Φ15 |
NS-DG-63KVA 380/11V |
63 |
155 |
440*440*585 |
380*154 |
Φ12 |
NS-DG-63KVA 380/11V |
63 |
170 |
420*425*550 |
380*154 |
Φ12 |
