■ 产品简述
NS-SCB(10)干式变压器产品线圈内部设置有轴向气道以改善散热条件，科学的浇注成型工艺可确保树脂充分渗透到匝间、层间、段间以保证产品的电器绝缘强度及较少的局放置(≤5pc)。
本公司NS-SC(B)9、NS-SC(B)10系列树脂浇注薄绝缘干变产品制造的特点：
1、NS-SCB系列干式变压器减薄了包封层的树脂厚度，增强了线圈的散热能力。
2、线圈采用玻璃丝毡加强，增强了线圈的机械强度，提高了产品抗突发短路力。
3、线圈采用特殊工艺、极大地减少了线圈内部的局部放电量，提高了线圈电气强度。
4、低压线圈采用箔式结构，减少了端部漏磁，提高了产品抗突发短路能力。
■ 铁 芯
1、选用进口优质冷轧硅钢片，低损耗。
2、铁芯采用45°全斜接缝结构，心柱采用绝缘带绑扎，减少噪音和空载损耗。
3、铁芯表面采用绝缘树脂密封以防潮防锈，夹件及紧固件经表面处理以防止锈蚀。
■ 高压绕组
1、采用F级绝缘的铜导线绕制玻璃纤维与环氧树脂复合材料作绝缘真空状态下浇注。
2、采用玻璃纤维与环氧树脂复合材料的膨胀系数与铜导体相近，具有较好的抗冲击、抗裂性能。
3、浇注的树脂混合材料可以完全浸透到线圈的间隙中，使线圈无气泡，线圈的局放低。
■ 低压绕组
1、采用箔导体在自动箔式绕线绕制，内部焊接在绕线机上采用氩气保护焊接，无外部焊接过程。
2、绕组层间采用F级绝缘，绕制完毕后端部用树脂密封固化。

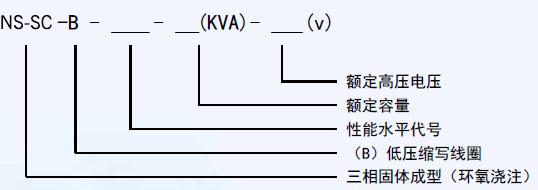

■ 型号含义
■ 干式三相电力变压器
NS-SCB(10)系列10KV级配电变压器 |
||||||||||||
空载 |
负载 |
短路 |
空载 |
漏感 |
重量 |
产品 |
安装 |
孔径 |
||||
型号 |
Po |
Pk |
Uk% |
Io% |
Lp |
Kg |
L |
W |
H |
A |
B |
D |
NS-SCB(10)-30/10 |
170 |
620 |
4 |
2.2 |
46 |
320 |
930 |
600 |
785 |
550 |
550 |
14 |
NS-SCB(10)-50/10 |
240 |
860 |
1.8 |
46 |
415 |
990 |
600 |
830 |
550 |
550 |
14 |
|
NS-SCB(10)-80/10 |
320 |
1140 |
1.8 |
46 |
550 |
990 |
600 |
1000 |
550 |
550 |
14 |
|
NS-SCB(10)-100/10 |
350 |
1370 |
1.4 |
46 |
665 |
1080 |
600 |
1080 |
550 |
690 |
14 |
|
NS-SCB(10)-125/10 |
410 |
1580 |
1.4 |
46 |
733 |
1080 |
740 |
1105 |
550 |
690 |
14 |
|
NS-SCB(10)-160/10 |
550 |
1970 |
1.2 |
50 |
840 |
1150 |
740 |
1115 |
550 |
690 |
14 |
|
NS-SCB(10)-200/10 |
625 |
2330 |
1.2 |
50 |
930 |
1150 |
740 |
1135 |
550 |
690 |
14 |
|
NS-SCB(10)-250/10 |
720 |
2540 |
1.2 |
50 |
1110 |
1200 |
740 |
1220 |
550 |
690 |
14 |
|
NS-SCB(10)-315/10 |
880 |
3200 |
1 |
52 |
1295 |
1240 |
850 |
1290 |
660 |
800 |
14 |
|
NS-SCB(10)-400/10 |
980 |
3680 |
1 |
52 |
1545 |
1270 |
650 |
1340 |
660 |
800 |
14 |
|
NS-SCB(10)-500/10 |
1230 |
4510 |
1 |
52 |
1900 |
1420 |
850 |
1400 |
660 |
800 |
14 |
|
NS-SCB(10)系列20KV级配电变压器 |
||||||||||||
空载 |
负载 |
短路 |
空载 |
漏感 |
重量 |
产品 |
安装 |
孔径 |
||||
型号 |
Po |
Pk |
Uk% |
Io% |
Lp |
Kg |
L |
W |
H |
A |
B |
D |
NS-SCB(10)-50/20 |
380 |
910 |
6 |
2.2 |
49 |
480 |
1080 |
600 |
840 |
550 |
550 |
14 |
NS-SCB(10)-80/20 |
430 |
1470 |
1.8 |
49 |
685 |
1330 |
740 |
1140 |
550 |
690 |
14 |
|
NS-SCB(10)-100/20 |
440 |
1860 |
1.8 |
49 |
725 |
1380 |
740 |
1180 |
550 |
690 |
18 |
|
NS-SCB(10)-125/20 |
480 |
2130 |
1.4 |
50 |
800 |
1380 |
740 |
1230 |
550 |
690 |
18 |
|
NS-SCB(10)-160/20 |
560 |
2240 |
1.4 |
50 |
920 |
1400 |
740 |
1230 |
550 |
690 |
18 |
|
NS-SCB(10)-200/20 |
640 |
2430 |
1.4 |
50 |
1100 |
1400 |
740 |
1360 |
550 |
690 |
18 |
|
NS-SCB(10)-250/20 |
730 |
2880 |
1.4 |
52 |
1250 |
1480 |
740 |
1360 |
550 |
690 |
18 |
|
NS-SCB(10)-315/20 |
870 |
3350 |
1 |
52 |
1930 |
1440 |
850 |
1720 |
660 |
800 |
18 |
|
NS-SCB(10)-400/20 |
1070 |
3830 |
1 |
52 |
2230 |
1530 |
850 |
1800 |
660 |
800 |
18 |
|
NS-SCB(10)-500/20 |
1230 |
4940 |
1 |
52 |
2300 |
1590 |
850 |
1780 |
660 |
800 |
18 |
|
