三相隔离变压器 NS-SG

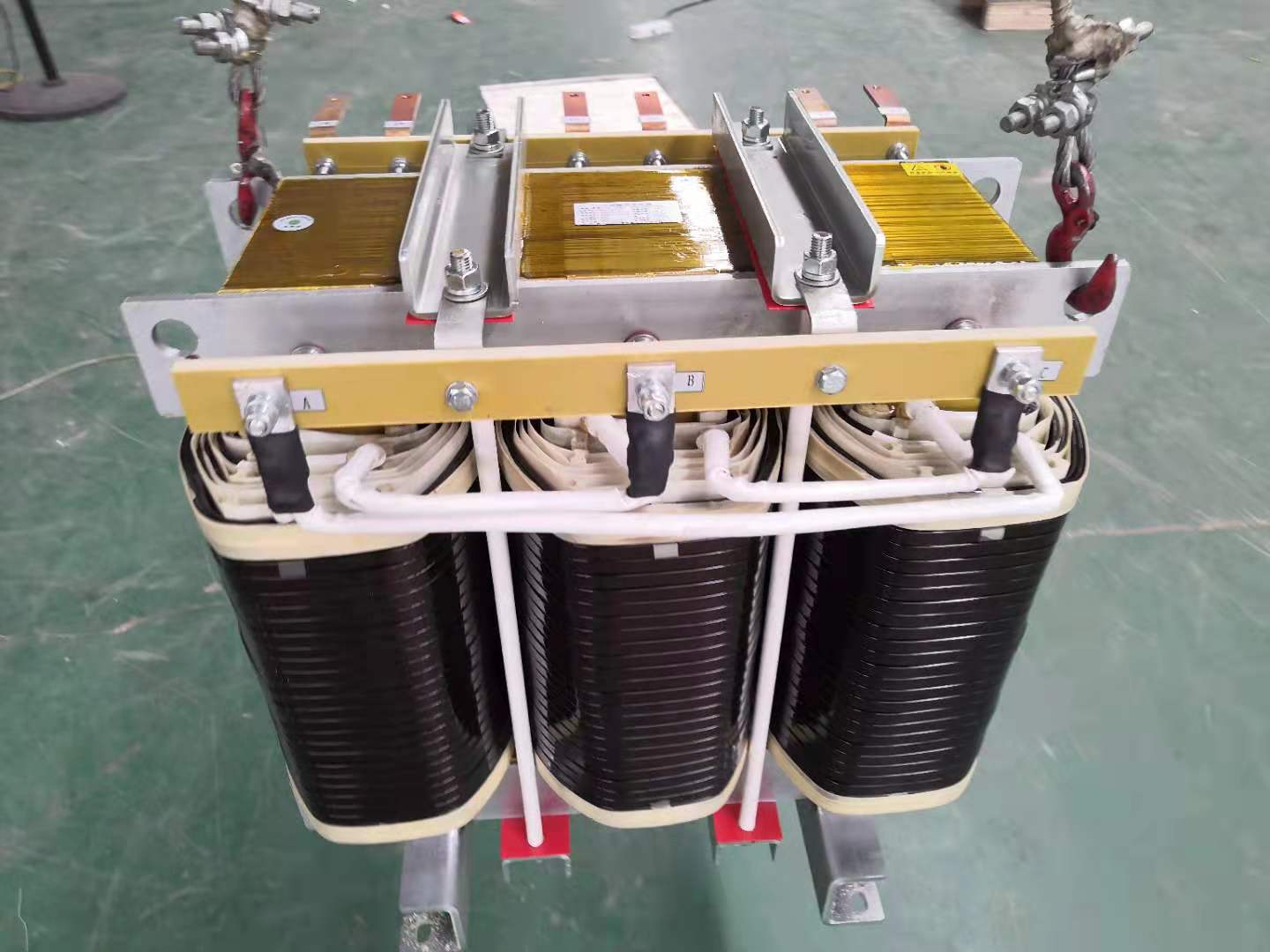

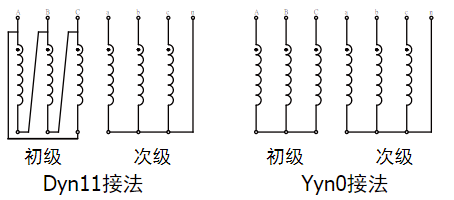

■ 三相隔离变压器接线示意

■ 产品用途

该类变压器的目的是提供负载和电源侧之间的电隔离，在IT配电系统中，防止电冲击，以保护所连接设备的绝缘损坏，还能提供中性点连接形成隔离或接地。
通过初次级间与地连接的静电屏蔽及加强的绝缘，该类变压器能提供敏感负载的隔离以防止电源系统遭受严峻的大气干扰。可根据用户需求加配机箱、风机、电压表、电流表、指示灯、开关等附件。

■ 产品工艺

1、铁芯采用优质无取向/有取向硅钢片，叠片整齐，损耗低，空载电流小。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。变压器的整个使用寿命期都保持极佳的电气性能和机械性能。因此可以确保变压器即使使用数年后线圈仍保持结构紧密。

■ 性能参数

1、额定容量：100VA~1000KVA
2、电压范围：220-1200V
3、绝缘等级：F/H级
4、防护等级：IP00
5、噪音：<65DB
6、使用海拔：≤2000m
7、绝缘电阻：>100MΩ
8、耐压：AC 3000V/50HZ/5mA/60s无飞弧击穿
9、温升限值：按照GB6450-86(F级绝缘考核≤100K，H级≤120K)
10、使用环境：在-10~﹢45℃. 相对湿度：<90%的环境下长期工作
11、产品执行标准：GB1049.11-2007，GB6450-86,JB9644-1999电气用变压器。

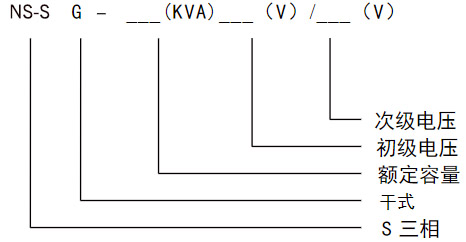

■ 型号含义

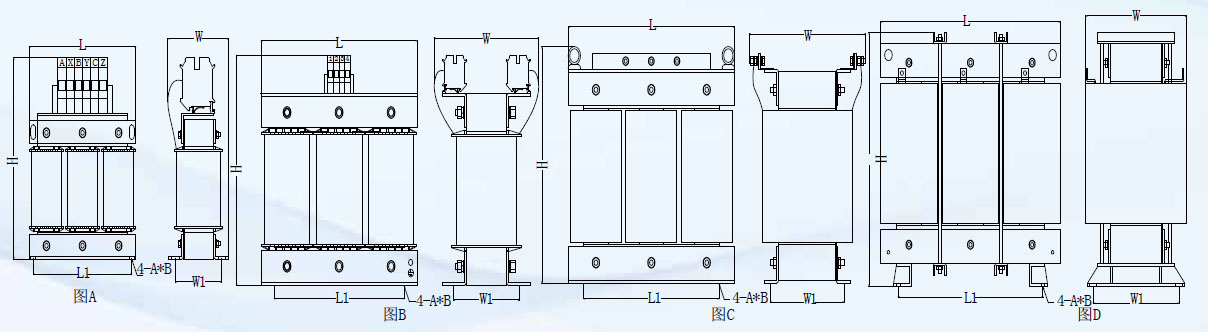

■ 产品外形结构示意图

■ 产品选型参数及尺寸

三相隔离变压器参数及尺寸表，输入3AC220V～1200V/输出3AC220V～1200V,铝，绝缘等级：F/H 级
变压器规格型号	默认接线方式	变压器容量（KVA）	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-SG-2KVA	Yy0	2	23.0	270150300	245*99	11.5*18	A
NS-SG-3KVA	Yy0	3	29.0	270165300	245*114	11.5*18	A
NS-SG-4KVA	Yy0	4	37.5	300180320	275*142	11.5*18	A
NS-SG-5KVA	Yy0	5	39.0	300180320	275*142	11.5*18	A
NS-SG-6.3KVA	Yy0	6.3	55.5	360240360	325*142	11.5*18	B
NS-SG-8KVA	Yy0	8	59.5	360240360	325*142	11.5*18	B
NS-SG-10KVA	Yy0	10	69.8	360270360	325*162	11.5*18	B
NS-SG-12KVA	Yy0	12	81.5	360290360	325*182	11.5*18	B
NS-SG-15KVA	Yy0	15	108.0	460300440	350*155	13*23	B
NS-SG-20KVA	Yy0	20	122.0	460320440	350*170	13*23	B
NS-SG-25KVA	Yy0	25	139.0	460340440	350*185	13*23	B
NS-SG-30KVA	Yy0	30	160.0	460345500	350*190	13*23	B
NS-SG-40KVA	Yy0	40	202.0	530360560	400*195	13*23	C
NS-SG-50KVA	Yy0	50	231.0	530370560	400*210	13*23	C
NS-SG-60KVA	Yy0	60	254.0	530385560	400*225	13*23	C
NS-SG-80KVA	Dy11	80	318	600385630	450*220	13*23	C
NS-SG-100KVA	Dy11	100	370.0	600405630	450*245	13*23	C
NS-SG-120KVA	Dy11	120	445.0	660420730	490*340	15*25	D
NS-SG-150KVA	Dy11	150	518.0	660450730	490*340	15*25	D
NS-SG-200KVA	Dy11	200	579.0	750500750	560*340	15*25	D
NS-SG-250KVA	Dy11	250	652.0	750520750	560*340	15*25	D
NS-SG-300KVA	Dy11	300	748.0	750550800	560*340	15*25	D
NS-SG-400KVA	Dy11	400	942.0	850550870	640*340	15*25	D
NS-SG-500KVA	Dy11	500	1125.0	850580970	640*340	15*25	D
NS-SG-630KVA	Dy11	630	1320.0	9806001000	740*340	15*25	D

三相隔离变压器参数及尺寸表，输入 3AC220V～1200V/输出 3AC220V～1200V,铜，绝缘等级：F/H 级
变压器规格型号	默认接线方式	变压器容量（KVA）	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-SG-100VA	Yy0	0.1	2.7	12090160	72*52	6*11	A
NS-SG-150VA	Yy0	0.15	3.0	12090160	72*52	6*11	A
NS-SG-200VA	Yy0	0.2	4.0	150100190	137*53	6*11	A
NS-SG-300VA	Yy0	0.3	5.5	150115190	137*66	6*11	A
NS-SG-500VA	Yy0	0.5	9.0	180135220	165*85	8*14	A
NS-SG-800VA	Yy0	0.8	10.0	180135220	165*85	8*14	A
NS-SG-1KVA	Yy0	1	12.0	180145220	165*95	8*14	A
NS-SG-1.5KVA	Yy0	1.5	16.5	230135245	210*78	8*14	A
NS-SG-2KVA	Yy0	2	21.0	230155245	210*98	8*14	A
NS-SG-3KVA	Yy0	3	31.5	270165300	245*114	11.5*18	A
NS-SG-4KVA	Yy0	4	36.7	270175300	245*124	11.5*18	A
NS-SG-5KVA	Yy0	5	43.3	300180320	275*142	11.5*18	A
NS-SG-6.3KVA	Yy0	6.3	60.5	360240360	325*142	11.5*18	B
NS-SG-8KVA	Yy0	8	65.7	360240360	325*142	11.5*18	B
NS-SG-10KVA	Yy0	10	78.5	360270360	325*162	11.5*18	B
NS-SG-12KVA	Yy0	12	91.0	360290360	325*182	11.5*18	B
NS-SG-15KVA	Yy0	15	117.0	460300440	350*155	13*23	B
NS-SG-20KVA	Yy0	20	138.0	460320440	350*170	13*23	B
NS-SG-25KVA	Yy0	25	155.0	460340440	350*185	13*23	B
NS-SG-30KVA	Yy0	30	183.0	450345500	350*190	13*23	B
NS-SG-40KVA	Yy0	40	225.0	530360560	400*195	13*23	C
NS-SG-50KVA	Yy0	50	258.5	530370560	400*210	13*23	C
NS-SG-60KVA	Yy0	60	292.0	530385560	400*225	13*23	C
NS-SG-80KVA	Dy11	80	355	600385630	450*220	13*23	C
NS-SG-100KVA	Dy11	100	418.0	600405630	450*245	13*23	C
NS-SG-120KVA	Dy11	120	504.0	660400730	490*340	15*25	D
NS-SG-150KVA	Dy11	150	585.5	660430730	490*340	15*25	D
NS-SG-200KVA	Dy11	200	618.0	660450730	490*340	15*25	D
NS-SG-250KVA	Dy11	250	720.5	660480730	490*340	15*25	D
NS-SG-300KVA	Dy11	300	877.5	750500800	560*340	15*25	D
NS-SG-400KVA	Dy11	400	1090.0	800550860	600*340	15*25	D
NS-SG-500KVA	Dy11	500	1271.0	800550920	600*340	15*25	D
NS-SG-630KVA	Dy11	630	1515.0	8506001000	660*340	15*25	D
