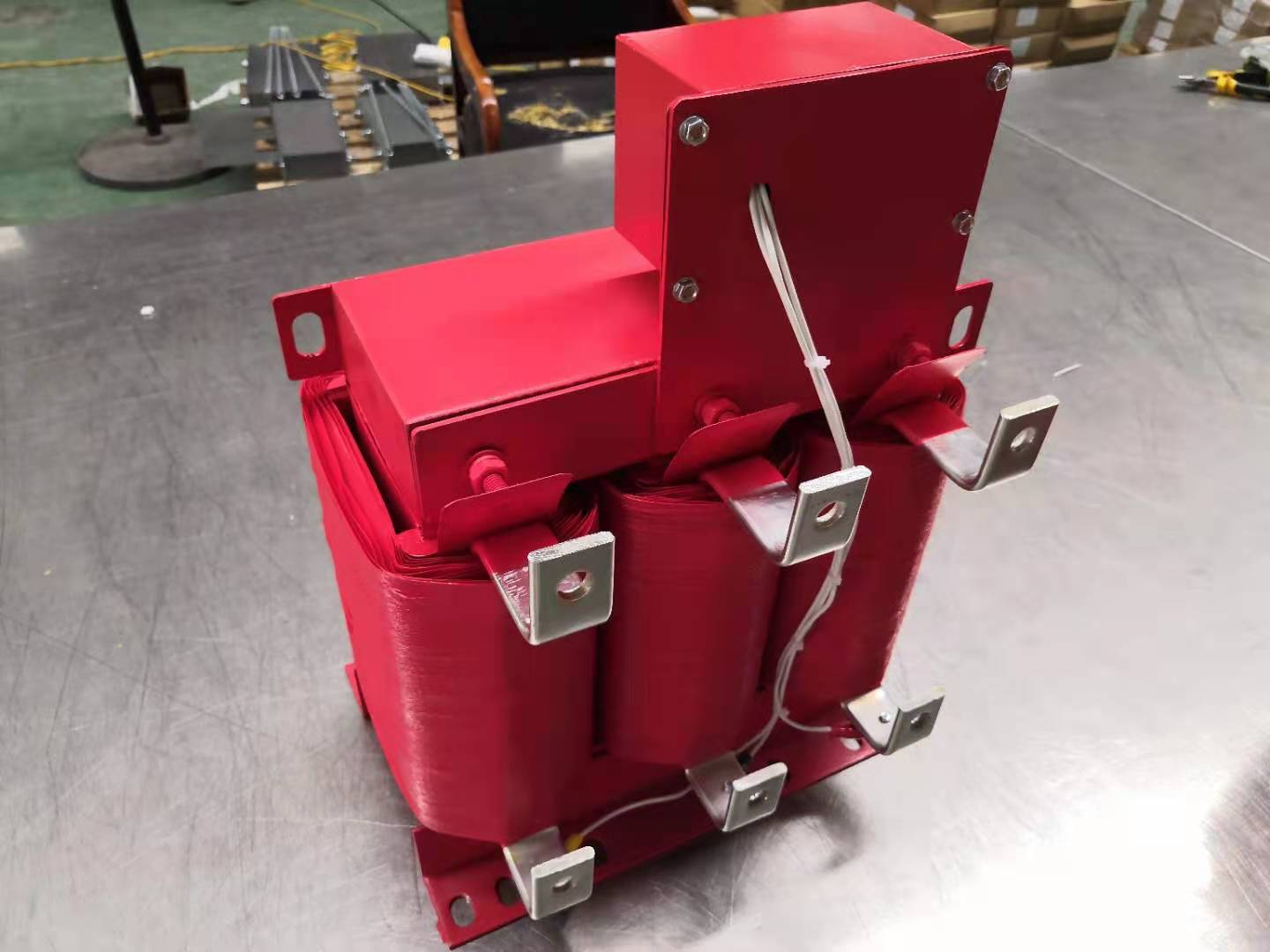

DU/DT滤波器 NS-DUDT

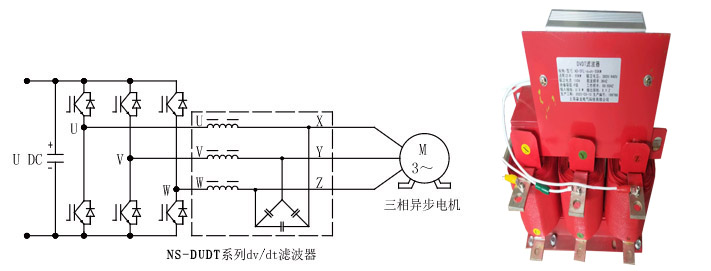

■ dv/dt滤波器接线示意

■ 产品用途

dv/dt滤波器安装在变频器的输出端，电机电流流过该滤波器。抑制开关频率纹波电流衍生的高次谐波电流输出，降低长线缆控制的dv/dt瞬变电压，并降低电机中的杂散损耗，降低电机运行的噪音，起到保护电机绝缘的作用。
NS-DUDT系列dv/dt滤波器特别适用于变频器控制系统输出的电压峰值过高，导致负载无法正常使用及绝缘系统容易老化击穿等。尤其是非变频电机的使用及长线缆控制（400m以内）场合，加装NS-DUDT系列滤波器后其dv/dt≤500V/us。

■ 产品工艺

1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。

■ dv/dt滤波器性能参数

1、额定工作电压：AC380V/AC690V/50/Hz。
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪音：<70dB
5、防护等级：IP00
6、绝缘等级：F/H级
7、抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿(若滤波电抗器与滤波电容器连接时将连接线断开)
8、温升：按照GB6450-86(F级绝缘考核≤规定值)
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

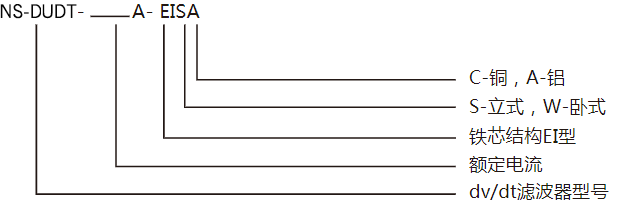

■ 型号含义

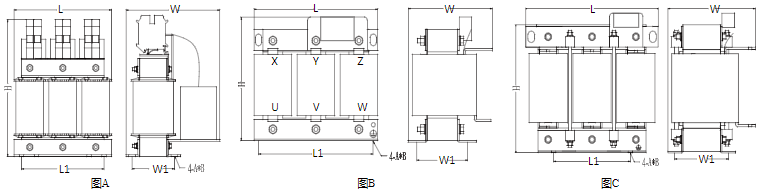

■ 产品外形结构示意图

■ 产品选型参数及尺寸

dv/dt 滤波器参数及尺寸表，系统电压 3-AC400V/690V， dv/dt≤500V/us，铝，绝缘等级：F 级
滤波器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-DUDT-10A-EISA	3.7	4	10	5.5	150140190	137*66	6*11	A
NS-DUDT-13A-EISA	5.5	4	13	5.6	150140190	137*66	6*11	A
NS-DUDT-20A-EISA	7.5	4	20	5.7	150140190	137*66	6*11	A
NS-DUDT-25A-EISA	11	4	25	6.5	180140220	165*67	8*14	A
NS-DUDT-30A-EISA	15	4	30	6.8	180140220	165*67	8*14	A
NS-DUDT-40A-EISA	18.5	4	40	9.5	180160220	165*87	8*14	A
NS-DUDT-50A-EISA	22	4	50	9.7	180160220	165*87	8*14	A
NS-DUDT-60A-EISA	30	3	60	12.4	180150220	245*97	8*14	B
NS-DUDT-80A-EISA	37	3	80	14.9	230140220	210*80	8*14	B
NS-DUDT-90A-EISA	45	3	90	15	230140220	210*80	8*14	B
NS-DUDT-110A-EISA	55	3	110	17.5	230150220	210*90	8*14	B
NS-DUDT-150A-EISA	75	3	150	22	230165250	210*95	8*14	B
NS-DUDT-180A-EISA	90	3	180	25	230180250	210*105	8*14	B
NS-DUDT-240A-EISA	110	3	240	35	270195280	245*121	11.5*18	B
NS-DUDT-270A-EISA	132	3	270	40.5	270205325	245*126	11.5*18	B
NS-DUDT-330A-EISA	160	3	330	45	270215325	245*136	11.5*18	B
NS-DUDT-400A-EISA	200	3	400	52	300225340	275*159	11.5*18	B
NS-DUDT-440A-EISA	220	3	440	56.6	300240340	275*164	11.5*18	B
NS-DUDT-500A-EISA	250	3	500	69	350230360	325*154	11.5*18	B
NS-DUDT-560A-EISA	280	3	560	75.5	350240360	325*164	11.5*18	B
NS-DUDT-630A-EISA	315	3	630	76	350240360	325*164	11.5*18	B
NS-DUDT-720A-EISA	350	3	720	82.3	350250360	325*174	11.5*18	B
NS-DUDT-800A-EISA	400	3	800	99	350290405	325*184	11.5*18	B
NS-DUDT-1000A-EISA	500	2	1000	119	420280440	310*162	13*23	C
NS-DUDT-1200A-EISA	630	2	1200	134	420280490	310*162	13*23	C

dv/dt 滤波器参数及尺寸表，系统电压 3-AC400V/690V， dv/dt≤500V/us，铜，绝缘等级：F 级
滤波器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-DUDT-10A-EISC	3.7	4	10	5.7	150140190	137*66	6*11	A
NS-DUDT-13A-EISC	5.5	4	13	5.9	150140190	137*66	6*11	A
NS-DUDT-20A-EISC	7.5	4	20	6	150140190	137*66	6*11	A
NS-DUDT-25A-EISC	11	4	25	6.3	150140190	137*66	6*11	A
NS-DUDT-30A-EISC	15	4	30	7.2	180140220	165*67	8*14	A
NS-DUDT-40A-EISC	18.5	4	40	10.2	180160220	165*87	8*14	A
NS-DUDT-50A-EISC	22	4	50	10.8	180160220	165*87	8*14	A
NS-DUDT-60A-EISC	30	3	60	12.5	180170220	165*97	8*14	B
NS-DUDT-80A-EISC	37	3	80	15.8	230140220	210*80	8*14	B
NS-DUDT-90A-EISC	45	3	90	16.7	230140220	210*80	8*14	B
NS-DUDT-110A-EISC	55	3	110	20	230150220	210*90	8*14	B
NS-DUDT-150A-EISC	75	3	150	24.3	230165250	210*95	8*14	B
NS-DUDT-180A-EISC	90	3	180	27.6	230180250	210*105	8*14	B
NS-DUDT-240A-EISC	110	3	240	37.5	270190280	245*121	11.5*18	B
NS-DUDT-270A-EISC	132	3	270	45	270200325	245*126	11.5*18	B
NS-DUDT-330A-EISC	160	3	330	50	270210325	245*136	11.5*18	B
NS-DUDT-400A-EISC	200	3	400	56	300215340	275*154	11.5*18	B
NS-DUDT-440A-EISC	220	3	440	64	300235340	275*164	11.5*18	B
NS-DUDT-500A-EISC	250	3	500	73	300240340	275*174	11.5*18	B
NS-DUDT-560A-EISC	280	3	560	80	300250340	275*184	11.5*18	B
NS-DUDT-630A-EISC	315	3	630	81	300250340	275*184	11.5*18	B
NS-DUDT-720A-EISC	350	3	720	93.5	350250360	325*174	11.5*18	B
NS-DUDT-800A-EISC	400	3	800	105	350290360	325*184	11.5*18	B
NS-DUDT-1000A-EISC	500	2	1000	122.5	350290405	325*184	11.5*18	B
NS-DUDT-1200A-EISC	630	2	1200	158	420300440	310*182	13*23	C
