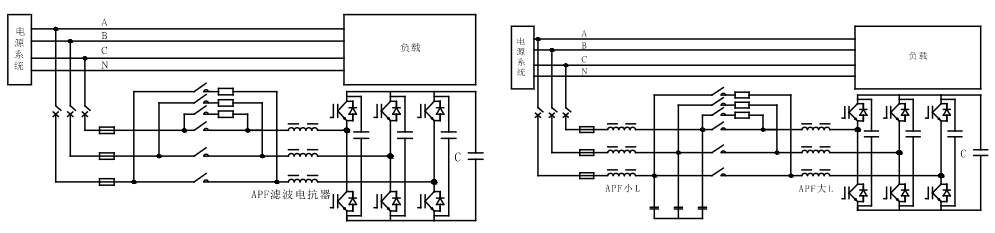

■ NS-APF滤波电抗器接线示意
■ 产品用途
NS-APF滤波电抗器安装在NS-APF有源滤波器与电网之间，并且能与滤波电容器组成LC滤波器，以及组成LCL滤波器，降低开关频率纹波电流所衍生的高次谐波电流，净化电网质量。
■ NS-APF滤波电抗器性能参数
1、额定电压：AC400V /AC690V/50Hz
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪 音：<70dB
5、防护等级：IP00
6、绝缘等级：H级
7、抗电强度：AC3000V/AC4200V /50HZ/5mA/60s无飞弧击穿
8、温 升：≤80K，可根据客户要求设计定制
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器

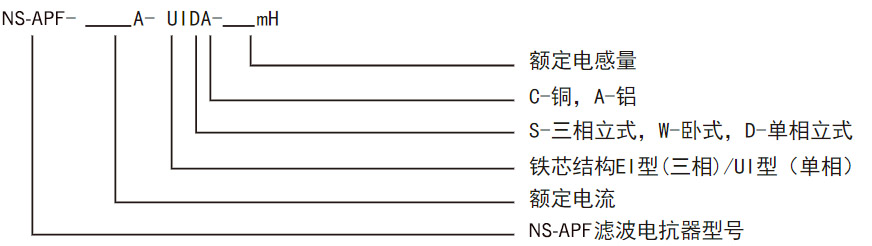

■ 型号含义

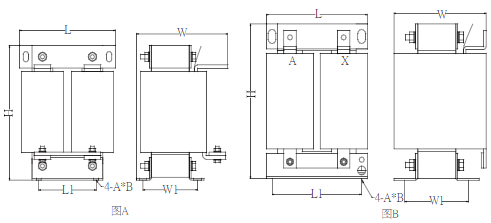

■ 产品外形结构示意图
■ 产品选型参数及尺寸
|
NS-APF有源滤波器配单相滤波电抗器参数及尺寸表，系统电压3-AC400V， 绝缘等级：H级 |
||||||||
电抗器规格型号 |
载波 |
额定 |
额定 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-APF-50A-UID A-1mH |
10 |
50 |
1 |
10.6 |
180*150*190 |
108*95 |
8*14 |
A |
NS-APF-75A-UID A-0.67mH |
10 |
75 |
0.67 |
14 |
180*165*220 |
108*105 |
8*14 |
A |
NS-APF-100A-UID A-0.5mH |
10 |
100 |
0.5 |
16.4 |
180*175*220 |
108*115 |
8*14 |
A |
NS-APF-150A-UID A-0.34mH |
10 |
150 |
0.34 |
23.2 |
230*165*265 |
138*106 |
11.5*18 |
A |
NS-APF-200A-UID A-0.25mH |
10 |
200 |
0.25 |
29 |
230*190*300 |
138*116 |
11.5*18 |
A |
NS-APF-250A-UID A-0.2mH |
10 |
250 |
0.2 |
35 |
230*205*300 |
138*131 |
11.5*18 |
A |
NS-APF-300A-UID A-0.17mH |
10 |
300 |
0.17 |
42.5 |
270*200*320 |
165*135 |
13*23 |
B |
NS-APF-350A-UID A-0.145mH |
10 |
350 |
0.145 |
48.6 |
270*200*365 |
165*135 |
13*23 |
B |
NS-APF-400A-UID A-0.125mH |
10 |
400 |
0.125 |
54.7 |
270*210*365 |
165*145 |
13*23 |
B |
|
NS-APF有源滤波器配LCL滤波电抗器大L参数及尺寸表， 系统电压3-AC400V， 绝缘等级：H级 |
||||||||
电抗器规格型号 |
载波 |
额定 |
额定 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-APF-50A-UID A-0.8mH |
10 |
50 |
0.8 |
8.5 |
180*135*190 |
108*80 |
8*14 |
A |
NS-APF-75A-UID A-0.535mH |
10 |
75 |
0.535 |
11.5 |
180*150*220 |
108*90 |
8*14 |
A |
NS-APF-100A-UID A-0.4mH |
10 |
100 |
0.4 |
13.7 |
180*165*220 |
108*100 |
8*14 |
A |
NS-APF-150A-UID A-0.27mH |
10 |
150 |
0.27 |
21 |
230*160*265 |
138*101 |
11.5*18 |
A |
NS-APF-200A-UID A-0.2mH |
10 |
200 |
0.2 |
24.3 |
230*185*265 |
138*111 |
11.5*18 |
A |
NS-APF-250A-UID A-0.16mH |
10 |
250 |
0.16 |
30.2 |
230*195*300 |
138*121 |
11.5*18 |
A |
NS-APF-300A-UID A-0.135mH |
10 |
300 |
0.135 |
33.5 |
230*210*300 |
138*131 |
11.5*18 |
A |
NS-APF-350A-UID A-0.115mH |
10 |
350 |
0.115 |
37.8 |
230*220*300 |
138*141 |
11.5*18 |
A |
NS-APF-400A-UID A-0.1mH |
10 |
400 |
0.1 |
43.2 |
230*235*300 |
138*156 |
11.5*18 |
A |
|
NS-APF有源滤波器配LCL滤波电抗器小L参数及尺寸表， 系统电压3-AC400V， 绝缘等级：H级 |
||||||||
电抗器规格型号 |
载波 |
额定 |
额定 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-APF-50A-UID A-0.2mH |
10 |
50 |
0.2 |
4.1 |
130*130*160 |
100*67 |
8*14 |
A |
NS-APF-75A-UID A-0.135mH |
10 |
75 |
0.135 |
6 |
130*150*160 |
100*87 |
8*14 |
A |
NS-APF-100A-UID A-0.1mH |
10 |
100 |
0.1 |
6.5 |
130*150*160 |
100*87 |
8*14 |
A |
NS-APF-150A-UID A-0.07mH |
10 |
150 |
0.07 |
7 |
130*160*160 |
100*97 |
8*14 |
A |
NS-APF-200A-UID A-0.05mH |
10 |
200 |
0.05 |
10.6 |
180*155*220 |
108*85 |
8*14 |
A |
NS-APF-250A-UID A-0.04mH |
10 |
250 |
0.04 |
11 |
180*155*220 |
108*85 |
8*14 |
A |
NS-APF-300A-UID A-0.035mH |
10 |
300 |
0.035 |
11.5 |
180*165*220 |
108*85 |
8*14 |
A |
NS-APF-350A-UID A-0.03mH |
10 |
350 |
0.03 |
13.5 |
180*175*220 |
108*95 |
8*14 |
A |
NS-APF-400A-UID A-0.025mH |
10 |
400 |
0.025 |
15.3 |
180*175*220 |
108*105 |
8*14 |
A |
