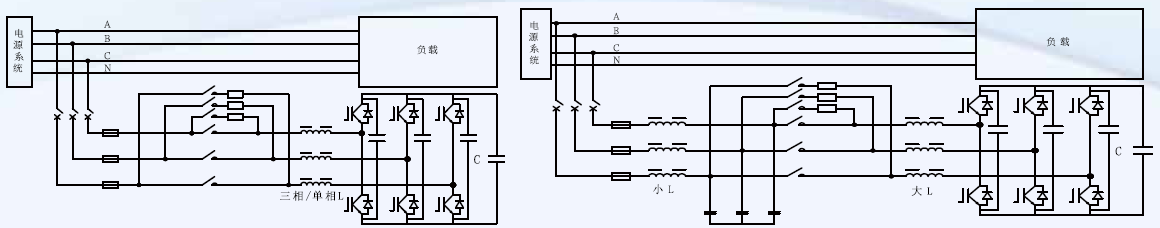

■ NS-SVG滤波电抗器接线示意
■ 产品用途
NS-SVG滤波电抗器安装在NS-SVG静态无功补偿装置与电网之间，并且能与滤波电容器组成LC滤波器，以及组成LCL滤波器，降低开关频率纹波电流所衍生的高次谐波电流，净化电网质量。
■ NS-SVG滤波电抗器性能参数
1、额定电压：AC400V /50Hz
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪 音：<70dB
5、防护等级：IP00
6、绝缘等级：H级
7、抗电强度：AC3000V /50HZ/5mA/60s无飞弧击穿
8、温 升：≤80K，可根据客户要求设计定制
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器

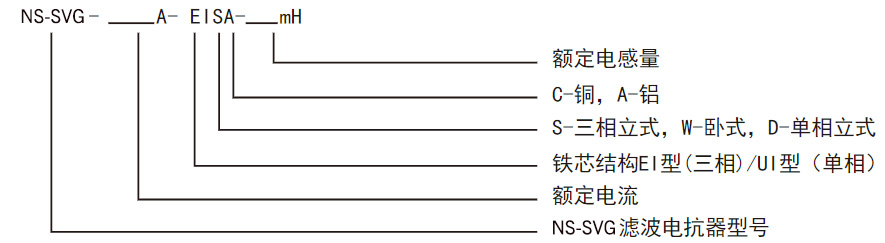

■ 型号含义

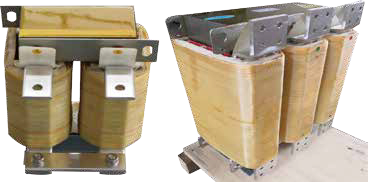

■ 产品外形结构示意图
■ 产品选型参数及尺寸
NS-SVG 单相滤波电抗器参数及尺寸表，系统电压3-AC400V，绝缘等级：H 级 |
|||||||||
电抗器规格型号 |
适配NS-SVG |
载波 |
额定 |
额定 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-SVG-50A-UIDA-1.6mH |
30 |
6.5 |
50 |
1.6 |
11.3 |
180*155*190 |
108*100 |
8*14 |
A |
NS-SVG-100A-UIDA-0.8mH |
65 |
6.5 |
100 |
0.8 |
16.6 |
180*175*220 |
108*115 |
8*14 |
A |
NS-SVG-155A-UIDA-0.55mH |
100 |
6 |
155 |
0.55 |
25 |
230*170*265 |
138*111 |
11.5*18 |
A |
NS-SVG-230A-UIDA-0.45mH |
150 |
5 |
230 |
0.45 |
35 |
230*205*300 |
138*131 |
11.5*18 |
A |
NS-SVG-310A-UIDA-0.35mH |
200 |
5 |
310 |
0.35 |
48 |
270*205*320 |
165*140 |
13*23 |
B |
NS-SVG-380A-UIDA-0.28mH |
250 |
5 |
380 |
0.28 |
53 |
270*205*365 |
165*140 |
13*23 |
B |
NS-SVG-460A-UIDA-0.23mH |
300 |
5 |
460 |
0.23 |
61.7 |
270*230*365 |
165*155 |
13*23 |
B |
NS-SVG-610A-UIDA-0.17mH |
400 |
5 |
610 |
0.17 |
83.3 |
290*230*440 |
250*155 |
13*23 |
B |
NS-SVG 三相LCL 滤波电抗器大L 参数及尺寸表，系统电压3-AC400V，绝缘等级：H 级 | |||||||||
电抗器规格型号 |
适配NS-SVG |
载波 |
额定 |
额定 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-SVG-50A-EISA-1.6mH |
30 |
6.5 |
50 |
1.3 |
28.2 |
270*165*240 |
245*111 |
11.5*18 |
C |
NS-SVG-100A-EISA-0.8mH |
65 |
6.5 |
100 |
0.65 |
44.3 |
300*190*300 |
275*144 |
11.5*18 |
C |
NS-SVG-155A-EISA-0.55mH |
100 |
6 |
155 |
0.45 |
64.7 |
350*210*325 |
325*154 |
11.5*18 |
C |
NS-SVG-230A-EISA-0.45mH |
150 |
5 |
230 |
0.35 |
95.5 |
350*250*370 |
325*184 |
11.5*18 |
C |
NS-SVG-310A-EISA-0.35mH |
200 |
5 |
310 |
0.27 |
124 |
450*260*475 |
377*167 |
13*23 |
D |
NS-SVG-380A-EISA-0.28mH |
250 |
5 |
380 |
0.22 |
141.5 |
450*260*525 |
377*167 |
13*23 |
D |
NS-SVG-460A-EISA-0.23mH |
300 |
5 |
460 |
0.18 |
159.5 |
450*280*525 |
377*167 |
13*23 |
D |
NS-SVG-610A-EISA-0.17mH |
400 |
5 |
610 |
0.135 |
213 |
450*310*575 |
377*207 |
13*23 |
D |
NS-SVG 三相LCL 滤波电抗器小L 参数及尺寸表，系统电压3-AC400V，绝缘等级：H 级 | |||||||||
电抗器规格型号 |
适配NS-SVG |
载波 |
额定 |
额定 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
NS-SVG-50A-EISA-0.32mH |
30 |
6.5 |
50 |
0.32 |
7.5 |
180*130*160 |
165*77 |
8*14 |
C |
NS-SVG-100A-EISA-0.16mH |
65 |
6.5 |
100 |
0.16 |
13 |
230*135*190 |
210*75 |
8*14 |
C |
NS-SVG-155A-EISA-0.1mH |
100 |
6 |
155 |
0.1 |
18.4 |
230*155*220 |
210*90 |
8*14 |
C |
NS-SVG-230A-EISA-0.1mH |
150 |
5 |
230 |
0.1 |
29.5 |
270*185*240 |
245*111 |
11.5*18 |
C |
NS-SVG-310A-EISA-0.07mH |
200 |
5 |
310 |
0.07 |
37.8 |
270*200*285 |
245*121 |
11.5*18 |
C |
NS-SVG-380A-EISA-0.056mH |
250 |
5 |
380 |
0.056 |
47.7 |
300*220*300 |
275*154 |
11.5*18 |
C |
NS-SVG-460A-EISA-0.05mH |
300 |
5 |
460 |
0.05 |
59 |
300*250*300 |
275*174 |
11.5*18 |
C |
NS-SVG-610A-EISA-0.035mH |
400 |
5 |
610 |
0.035 |
78.3 |
350*250*325 |
325*174 |
11.5*18 |
C |
