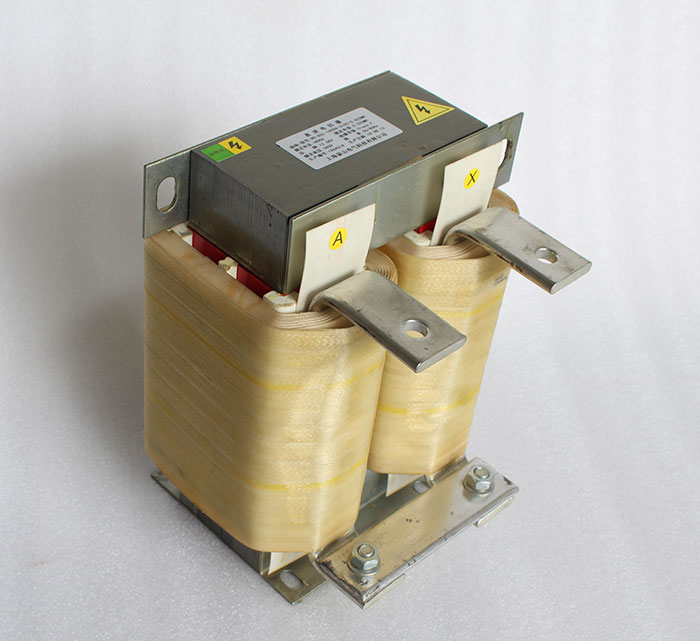

直流电抗器 NS-DCL

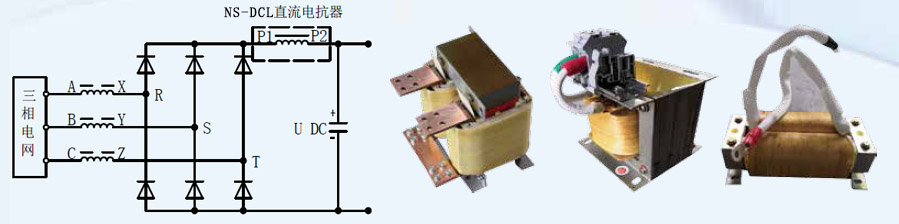

■ 直流电抗器接线示意

■ 产品用途：

直流电抗器(又称平波电抗器)主要用于变频器的直流侧，电抗器中流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定在某一规定值，限制输入侧电流畸变，保持整流电流连续，减小电流脉动值,改善输入功率因数，保护直流支撑电容器。

■ 产品工艺：

1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。

■ 性能参数：

1、额定工作电压：DC700V/DC1150V
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪音：<70dB
5、防护等级：IP00
6、绝缘等级：F/H级
7、抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿
8、温升：按照GB6450-86(F级绝缘考核≤规定值)
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

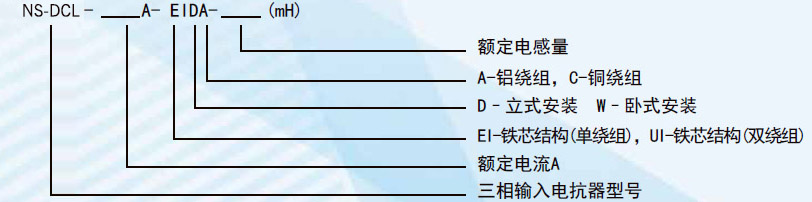

■ 型号含义：

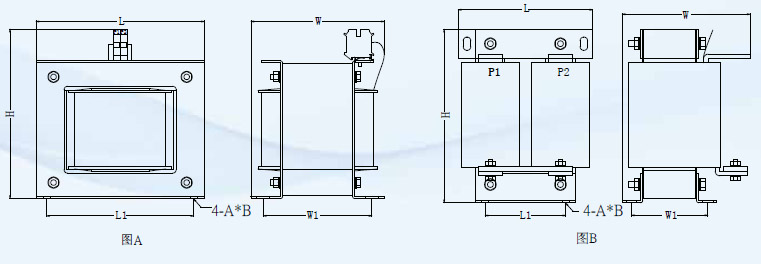

■ 产品外形结构示意图：

■ 产品选型参数及尺寸：

直流电抗器参数及尺寸表，直流母线电压 DC700/1150V，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定直流电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-DCL-6A-EIDA-10mH	2.2	6	10	2.2	86130125	60*67	6*11	A
NS-DCL-10A-EIDA-6mH	4	10	6	2.3	86130125	60*67	6*11	A
NS-DCL-15A-EIDA-4mH	5.5	15	4	2.9	96140135	60*72	7*13	A
NS-DCL-20A-EIDA-3mH	7.5	20	3	3	96140135	60*72	7*13	A
NS-DCL-30A-EIDA-2mH	11	30	2	3.7	96155135	60*87	7*13	A
NS-DCL-45A-EIDA-1.33mH	18.5	45	1.33	5.4	120150160	70*82	7*13	A
NS-DCL-60A-EIDA-1mH	22	60	1	5.5	120150160	70*82	7*13	A
NS-DCL-80A-EIDA-0.75mH	30	80	0.75	7.6	150165185	90*83	7*13	A
NS-DCL-95A-EIDA-0.63mH	37	95	0.63	9.5	150180185	90*98	7*13	A
NS-DCL-110A-EIDA-0.54mH	45	110	0.54	10	150180185	90*98	7*13	A
NS-DCL-150A-UIDA-0.4mH	55	150	0.4	11	180155190	108*95	8*14	B
NS-DCL-200A-UIDA-0.3mH	75	200	0.3	12.5	180165220	108*95	8*14	B
NS-DCL-250A-UIDA-0.24mH	90	250	0.24	13.7	180170220	108*100	8*14	B
NS-DCL-300A-UIDA-0.2mH	110	300	0.2	20.3	220185260	133*106	11.5*18	B
NS-DCL-350A-UIDA-0.17mH	132	350	0.17	23.8	220200260	133*121	11.5*18	B
NS-DCL-400A-UIDA-0.15mH	160	400	0.15	24.5	220200260	133*121	11.5*18	B
NS-DCL-500A-UIDA-0.12mH	200	500	0.12	29	220210300	133*121	11.5*18	B
NS-DCL-560A-UIDA-0.1mH	250	560	0.1	30	220210300	133*121	11.5*18	B
NS-DCL-630A-UIDA-0.09mH	280	630	0.09	33.9	230220300	138*131	11.5*18	B
NS-DCL-720A-UIDA-0.08mH	315	720	0.08	34.5	230220300	138*131	11.5*18	B
NS-DCL-800A-UIDA-0.06mH	350	800	0.06	35	230220300	138*131	11.5*18	B
NS-DCL-1000A-UIDA-0.05mH	400	1000	0.05	42	260235320	165*130	13*23	B
NS-DCL-1200A-UIDA-0.045mH	500	1200	0.045	49.3	260255320	165*150	13*23	B
NS-DCL-1350A-UIDA-0.035mH	560	1350	0.035	55	260270365	165*150	13*23	B
NS-DCL-1600A-UIDA-0.03mH	630	1600	0.03	58	260270365	165*150	13*23	B

直流电抗器参数及尺寸表，直流母线电压 DC700/1150V，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	额定直流电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-DCL-6A-EIDC-10mH	2.2	6	10	2.2	86130125	60*67	6*11	A
NS-DCL-10A-EIDC-6mH	4	10	6	2.3	86130125	60*67	6*11	A
NS-DCL-15A-EIDC-4mH	5.5	15	4	2.4	86130125	60*67	6*11	A
NS-DCL-20A-EIDC-3mH	7.5	20	3	3.1	96140135	60*72	7*13	A
NS-DCL-30A-EIDC-2mH	11	30	2	3.9	96155135	60*87	7*13	A
NS-DCL-45A-EIDC-1.33mH	18.5	45	1.33	5.6	120150160	70*82	7*13	A
NS-DCL-60A-EIDC-1mH	22	60	1	5.9	120150160	70*82	7*13	A
NS-DCL-80A-EIDC-0.75mH	30	80	0.75	7.4	120190160	70*97	7*13	A
NS-DCL-95A-EIDC-0.63mH	37	95	0.63	10	150180185	90*98	7*13	A
NS-DCL-110A-EIDC-0.54mH	45	110	0.54	10.5	150180185	90*98	7*13	A
NS-DCL-150A-EIDC-0.4mH	55	150	0.4	11	150180185	90*98	7*13	A
NS-DCL-200A-UIDC-0.3mH	75	200	0.3	12.8	180160190	108*95	8*14	B
NS-DCL-250A-UIDC-0.24mH	90	250	0.24	14.7	180165190	108*100	8*14	B
NS-DCL-300A-UIDC-0.2mH	110	300	0.2	19	180185220	108*115	8*14	B
NS-DCL-350A-UIDC-0.17mH	132	350	0.17	19.5	180185220	108*115	8*14	B
NS-DCL-400A-UIDC-0.15mH	160	400	0.15	26.5	220190260	133*116	11.5*18	B
NS-DCL-500A-UIDC-0.12mH	200	500	0.12	30	220195260	133*116	11.5*18	B
NS-DCL-560A-UIDC-0.1mH	250	560	0.1	35.5	220200300	133*121	11.5*18	B
NS-DCL-630A-UIDC-0.09mH	280	630	0.09	36	220200300	133*121	11.5*18	B
NS-DCL-720A-UIDC-0.08mH	315	720	0.08	38	220220300	133*131	11.5*18	B
NS-DCL-800A-UIDC-0.06mH	350	800	0.06	41	230235300	138*136	11.5*18	B
NS-DCL-1000A-UIDC-0.05mH	400	1000	0.05	45.5	230240300	138*139	11.5*18	B
NS-DCL-1200A-UIDC-0.045mH	500	1200	0.045	53.2	230270300	138*164	11.5*18	B
NS-DCL-1350A-UIDC-0.035mH	560	1350	0.035	66	260270365	165*150	13*23	B
NS-DCL-1600A-UIDC-0.03mH	630	1600	0.03	70	260270365	165*150	13*23	B
