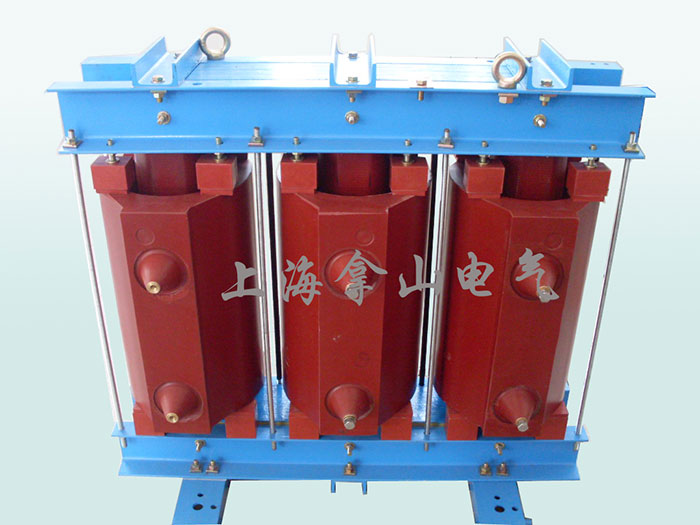

高压串联电抗器 NS-CKSC

一、产品简介
NS-CKSC 型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到了较大的作用。

二、结构特点
1 、 NS-CKSC 型干式铁芯串联电抗器的铁芯采用优质进口 Z11 硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，以保证气隙在电抗器长期运行下而不发生变化。
2 、铁芯端面采用优质硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防腐性能。
3 、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用 H 级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
4 、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
5 、线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。

三、使用环境条件
1 、海拔高度不超过 2000 米。
2 、运行环境温度 -25℃ ～ + 45℃ ，相对湿度不超过 90% 。
3 、周围无有害气体，无易燃易爆物品。
4 、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

四、性能参数
1 、干式电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。
2 、耐温等级达到 H 级（ 180℃ ）；正常运行时，干式铁芯电抗器的铁芯温升不大于 85K ，线圈温升不大于 95K 。
4 、干式铁芯电抗器能在 1.35 倍额定电流下长期运行。
5 、干式铁芯电抗器的噪声不大于国家标准。
6 、干式铁芯电抗器耐压水平符合 JB5346-1998 《串联电抗器》的规定。

六、串联电抗器参数及外形尺寸

产品型号	Sn kVar	Un kV	K %	In A	Xn Ω	Pk W	L mm	W mm	H mm	A mm	B mm	Gt kg
NS-CKSC-30/6-5	30	6	5	52	3.66	450	930	590	1211	550	400	410
NS-CKSC-36/6-6	36	6	6	52	4.4	540	930	590	1211	550	400	410
NS-CKSC-45/6-5	45	6	5	79	2.41	680	960	590	1041	400	400	510
NS-CKSC-54/6-6	54	6	6	79	2.89	810	960	590	1041	400	400	510
NS-CKSC-60/6-5	60	6	5	105	1.81	810	970	590	1013	550	400	550
NS-CKSC-72/6-6	72	6	6	105	2.18	970	910	740	1101	550	550	510
NS-CKSC-75/6-5	75	6	5	131	1.45	1010	910	740	1101	550	550	510
NS-CKSC-90/6-6	90	6	6	131	1.75	1210	940	740	1241	660	550	640
NS-CKSC-120/6-5	120	6	5	210	0.91	1300	1060	740	1261	550	550	830
NS-CKSC-144/6-6	144	6	6	210	1.09	1560	990	740	1261	550	550	790
NS-CKSC-180/6-5	180	6	5	315	0.6	1940	1120	740	1355	550	550	1080
NS-CKSC-200/6-5	200	6	5	350	0.54	2160	1260	850	1281	660	660	1200
NS-CKSC-216/6-6	216	6	6	315	0.73	2340	1200	740	1317	550	550	1055
NS-CKSC-240/6-6	240	6	6	350	0.65	2600	1200	740	1317	550	550	1075
NS-CKSC-90/10-4.5	90	10	4.5	105	2.72	1200	1050	740	1103	550	550	720
NS-CKSC-108/10-4.5	108	10	4.5	126	2.27	1170	1050	740	1163	550	550	800
NS-CKSC-120/10-6	120	10	6	105	3.63	1300	1030	740	1151	550	550	770
NS-CKSC-135/10-4.5	135	10	4.5	157	1.82	1460	1060	740	1163	550	550	790

NS-CKSC-144/10-6	144	10	6	126	3.02	1560	1060	740	1240	550	550	845
NS-CKSC-162/10-4.5	162	10	4.5	189	1.51	1760	1110	740	1181	550	550	930
NS-CKSC-180/10-4.5	180	10	4.5	210	1.36	1940	1210	740	1230	550	550	1280
NS-CKSC-180/10-6	180	10	6	157	2.43	1940	1090	740	1240	550	550	960
NS-CKSC-189/10-4.5	189	10	4.5	220	1.3	2040	1210	740	1285	550	550	1210
NS-CKSC-216/10-4.5	216	10	4.5	252	1.13	2340	1110	740	1286	550	550	1070
NS-CKSC-216/10-6	216	10	6	189	2.02	2340	1360	740	1265	660	660	1060
NS-CKSC-225/10-4.5	225	10	4.5	262	1.09	2430	1360	740	1381	660	660	1180
NS-CKSC-240/10-6	240	10	6	210	1.81	2590	1330	740	1121	660	660	1000
NS-CKSC-240/10-12	240	10	12	96	8.66	2590	1350	850	1266	660	660	1150
NS-CKSC-252/10-6	252	10	6	220	1.73	2730	1350	740	1186	660	660	1190
NS-CKSC-270/10-4.5	270	10	4．5	315	0.91	2920	1290	740	1353	660	660	1400
NS-CKSC-288/10-6	288	10	6	252	1.51	3110	1270	740	1221	550	550	1310
NS-CKSC-288/10-12	288	10	12	115	7.23	3110	1350	850	1266	550	660	1250

说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。
