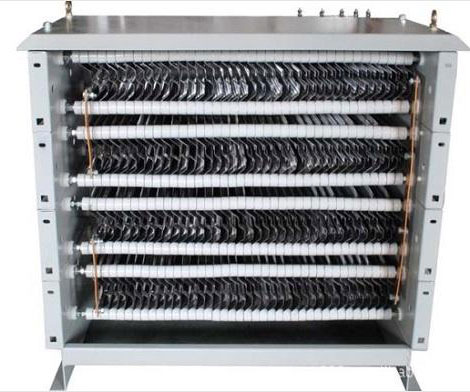

不锈钢制动电阻器 NS-ZX16

NS-ZX16 系列不锈钢电阻器是本公司最新研制推广的电阻器换代产品，具有容量大、耐腐蚀、无感应、工艺先进、阻值精度高、生产周期短等优点。可完全替代 ZX1 系列铸铁电阻器、 ZX2 系列康铜电阻器及 ZX9 系列、 ZX12 系列和 ZX10 （原 ZX15 ）系列铁铬电阻器。 NS-ZX16 系列不锈钢电阻器每台由 20 片不锈钢电阻元件组装而成，电阻元件之间的联接采用了本公司独特的 “ 电极自熔焊 ” 工艺，从而有效地保证了产品的安全性和可靠性。

技术参数

用途：

序号	产品型号	额定工作电流（ A ）	电阻值（ Ω ）						电阻元件		可替代电阻器
			总阻值 R1~R6	分段电阻值					规格代号	数量
			总阻值 R1~R6	R1~R2	R2~R3	R3~R4	R4~R5	R5~R6	规格代号	数量
1	NS-ZX16-0.1	237	0.1	0.02	0.02	0.02	0.02	0.02	ZM1-1	20	ZX1 系列 ZX9 系列 ZX12 系列 ZX10 系列 ( 原 ZX15)
2	NS-ZX16-0.14	200	0.14	0.028	0.028	0.028	0.028	0.028	ZM1-2	20
3	NS-ZX16-0.2	167	0.20	0.04	0.04	0.04	0.04	0.04	ZM1-3	20
4	NS-ZX16-0.28	141	0.28	0.056	0.056	0.056	0.056	0.056	ZM1-4	20
5	NS-ZX16-0.4	118	0.4	0.08	0.08	0.08	0.08	0.08	ZM1-5	20
6	NS-ZX16-0.56	100	0.56	0.112	0.112	0.112	0.112	0.112	ZM1-6	20
7	NS-ZX16-0.8	84	0.8	0.16	0.16	0.16	0.16	0.16	ZM1-7	20
8	NS-ZX16-1.1	71	1.1	0.22	0.22	0.22	0.22	0.22	ZM1-8	20
9	NS-ZX16-1.6	59	1.6	0.32	0.32	0.32	0.32	0.32	ZM1-9	20
10	NS-ZX16-2.2	50	2.2	0.44	0.44	0.44	0.44	0.44	ZM2-1	20
11	NS-ZX16-3	43	3	0.6	0.6	0.6	0.6	0.6	ZM2-2	20
12	NS-ZX16-4.2	37	4.2	0.84	0.84	0.84	0.84	0.84	ZM2-3	20
13	NS-ZX16-5.6	32	5.6	1.12	1.12	1.12	1.12	1.12	ZM2-4	20
14	NS-ZX16-8	27	8	1.6	1.6	1.6	1.6	1.6	ZM2-5	20
15	NS-ZX16-11	23	11	2.2	2.2	2.2	2.2	2.2	ZM2-6	20
16	NS-ZX16-16	19	16	3.2	3.2	3.2	3.2	3.2	ZM2-7	20
17	NS-ZX16-2	53	2	0.4	0.4	0.4	0.4	0.4	ZM3-1	20	ZX2 系列
18	NS-ZX16-2.5	47	2.5	0.5	0.5	0.5	0.5	0.5	ZM3-2	20
19	NS-ZX16-3.3	41	3.3	0.66	0.66	0.66	0.66	0.66	ZM3-3	20
20	NS-ZX16-4	37	4	0.8	0.8	0.8	0.8	0.8	ZM3-4	20
21	NS-ZX16-5	34	5	1	1	1	1	1	ZM3-5	20
22	NS-ZX16-6.6	29	6.6	1.32	1.32	1.32	1.32	1.32	ZM3-6	20
23	NS-ZX16-7	28	7	1.4	1.4	1.4	1.4	1.4	ZM3-7	20
24	NS-ZX16-9	25	9	1.8	1.8	1.8	1.8	1.8	ZM3-8	20
25	NS-ZX16-11	23	11	2.2	2.2	2.2	2.2	2.2	ZM3-9	20
26	NS-ZX16-14.5	20	14.5	2.9	2.9	2.9	2.9	2.9	ZM3-10	20
27	NS-ZX16-19.5	17	19.5	3.9	3.9	3.9	3.9	3.9	ZM3-11	20
28	NS-ZX16-28	14	28	5.6	5.6	5.6	5.6	5.6	ZM3-12	20
29	NS-ZX16-35	13	35	7	7	7	7	7	ZM3-13	20
30	NS-ZX16-44	11	44	8.8	8.8	8.8	8.8	8.8	ZM3-14	20
31	NS-ZX16-58	9.8	58	11.6	11.6	11.6	11.6	11.6	ZM3-15	20
32	NS-ZX16-80	8.4	80	16	16	16	16	16	ZM3-16	20

NS-ZX16 系列不锈钢电阻器适用于交流 50Hz ，电压至 1140V 及直流电压至 1000V 以下的电路中，主要作为交流电动机的起动、制动与调速之用。额定功率为 5.6kw 。

型号定义：

NS-ZX16系列电阻器基本技术参数（额定功率：5.6kw）

NS-ZX16系列电阻器在不同工作条件下的额定工作电流（A）

序号	产品型号	额定工作电流 A	发热时间常数 T	周期为60S不同接电持续率TD%时的额定工作电流（A）												不同通电时间（S）的额定工作电流（A）
序号	产品型号	额定工作电流 A	发热时间常数 T	4.4	6.25	8.8	12.5	15	17.5	25	35	40	50	60	70	3	5	10	15	20	30
1	NS-ZX16-0.1	237	300	1078	905	764	642	587	544	457	388	364	327	300	279	2580	1847	1311	1073	935	770
2	NS-ZX16-0.14	200	215	893	750	634	533	487	452	380	324	304	274	251	234	1699	1319	938	770	671	554
3	NS-ZX16-0.2	167	225	748	629	531	446	408	378	318	271	254	229	210	196	1451	1127	801	658	573	473
4	NS-ZX16-0.28	141	235	633	532	449	378	345	320	269	229	215	193	178	165	1252	972	691	567	494	407
5	NS-ZX16-0.4	118	246	531	446	377	317	290	269	226	192	180	162	149	139	1072	832	591	493	422	348
6	NS-ZX16-0.56	100	205	445	374	316	266	243	225	190	161	152	137	126	117	830	644	458	376	328	271
7	NS-ZX16-0.8	84	233	377	317	267	225	206	191	160	136	128	115	106	99	743	577	410	336	293	242
8	NS-ZX16-1.1	71	197	315	265	224	188	172	160	134	114	107	97	89	83	578	448	317	262	229	189
9	NS-ZX16-1.6	59	166	259	271	184	155	142	131	111	94	89	80	74	69	441	343	244	201	175	145
10	NS-ZX16-2.2	50	202	222	187	158	133	121	113	95	81	76	68	63	59	412	320	228	187	163	135
11	NS-ZX16-3	43	200	191	161	136	114	104	97	81	69	65	59	54	50	352	274	195	160	139	115
12	NS-ZX16-4.2	37	185	164	138	116	98	89	83	70	60	56	50	46	43	292	227	161	133	116	96
13	NS-ZX16-5.6	32	175	141	118	100	84	77	71	60	51	48	43	40	37	245	191	136	112	97	81
14	NS-ZX16-8	27	179	119	100	85	71	65	60	51	43	41	37	34	32	209	163	116	95	83	69
15	NS-ZX16-11	23	110	93	78	66	56	51	47	40	34	32	29	27	25	134	104	75	62	54	45
16	NS-ZX16-16	19	90	78	65	56	47	43	40	34	29	27	25	2	22	105	82	59	49	43	36
17	NS-ZX16-2	53	175	233	196	166	139	128	118	100	85	80	72	66	62	407	316	225	185	161	134
18	NS-ZX16-2.5	47	155	205	172	146	123	112	104	88	75	70	64	59	55	340	264	188	155	135	112
19	NS-ZX16-3.3	41	134	176	148	125	106	97	90	76	65	61	55	51	48	276	214	153	126	110	92
20	NS-ZX16-4	37	120	157	132	112	94	86	80	68	58	55	49	46	43	236	183	131	108	91	79
21	NS-ZX16-5	34	95	141	118	100	84	77	72	61	52	49	45	41	39	193	150	108	89	78	65
22	NS-ZX16-6.6	29	85	118	122	84	71	65	61	51	44	42	38	35	33	156	121	87	72	63	53
23	NS-ZX16-7	28	160	122	106	87	73	67	62	52	45	42	38	35	33	206	160	114	94	82	68
24	NS-ZX16-9	25	120	106	96	76	64	58	54	46	39	37	33	31	29	159	124	88	73	61	53
25	NS-ZX16-11	23	105	96	81	69	58	53	49	42	36	34	30	28	26	137	107	76	63	55	46
26	NS-ZX16-14.5	20	82	81	68	58	49	45	42	35	30	29	26	24	23	106	82	59	49	43	36
27	NS-ZX16-19.5	17	90	70	59	50	42	38	36	30	26	25	22	21	19	94	73	52	43	38	32
28	NS-ZX16-28	14	152	61	51	43	36	33	31	26	22	21	19	17	16	100	78	55	46	40	33
29	NS-ZX16-35	13	118	55	46	39	33	30	28	24	20	19	17	16	15	82	64	46	38	33	27
30	NS-ZX16-44	11	104	46	39	33	28	25	24	20	17	16	15	13	13	65	51	36	30	26	22
31	NS-ZX16-58	9.8	80	40	33	28	24	22	20	17	15	14	13	12	11	51	40	29	24	21	18
32	NS-ZX16-80	8.4	119	36	30	25	21	20	18	15	13	12	11	10	9	53	41	30	24	21	18

NS-ZX16系列（派生型）电阻器基本技术参数（额定功率：10kw）

序号	产品型号	额定工作电流（A）	电阻值（Ω）							电阻元件
			总阻值 R1~R6	分段电阻值						规格代号	数量
			总阻值 R1~R6	R1~R2	R2~R3	R3~R4	R4~R5	R5~R6	R6~R7	规格代号	数量
1	NS-ZX16-0.18	237	0.18	0.03	0.03	0.03	0.03	0.03	0.03	ZM1-1	36
2	NS-ZX16-0.25	200	0.25	0.042	0.042	0.042	0.042	0.042	0.042	ZM1-2	36
3	NS-ZX16-0.36	167	0.36	0.09	0.09	0.09	0.09	0.09	0.09	ZM1-3	36
4	NS-ZX16-0.50	141	0.50	0.083	0.083	0.083	0.083	0.083	0.083	ZM1-4	36
5	NS-ZX16-0.72	118	0.72	0.12	0.12	0.12	0.12	0.12	0.12	ZM1-5	36
6	NS-ZX16-1.0	100	1.0	0.167	0.167	0.167	0.167	0.167	0.167	ZM1-6	36
7	NS-ZX16-1.44	84	1.44	0.24	0.24	0.24	0.24	0.24	0.24	ZM1-7	36
8	NS-ZX16-2.0	71	2.0	0.333	0.333	0.333	0.333	0.333	0.333	ZM1-8	36
9	NS-ZX16-2.8	59	2.8	0.467	0.467	0.467	0.467	0.467	0.467	ZM1-9	36
10	NS-ZX16-4.0	50	4.0	0.667	0.667	0.667	0.667	0.667	0.667	ZM2-1	36
11	NS-ZX16-5.4	43	5.4	0.9	0.9	0.9	0.9	0.9	0.9	ZM2-2	36
12	NS-ZX16-7.5	37	7.5	1.25	1.25	1.25	1.25	1.25	1.25	ZM2-3	36
13	NS-ZX16-10	32	10	1.667	1.667	1.667	1.667	1.667	1.667	ZM2-4	36
14	NS-ZX16-14.4	27	14.4	2.4	2.4	2.4	2.4	2.4	2.4	ZM2-5	36
15	NS-ZX16-20	23	20	3.333	3.333	3.333	3.333	3.333	3.333	ZM2-6	36
16	NS-ZX16-28	19	28	4.667	4.667	4.667	4.667	4.667	4.667	ZM2-7	36
17	NS-ZX16-3.6	53	3.6	0.6	0.6	0.6	0.6	0.6	0.6	ZM3-1	36
18	NS-ZX16-4.5	47	4.5	0.75	0.75	0.75	0.75	0.75	0.75	ZM3-2	36
19	NS-ZX16-5.9	41	5.9	0.983	0.983	0.983	0.983	0.983	0.983	ZM3-3	36
20	NS-ZX16-7.2	37	7.2	1.2	1.2	1.2	1.2	1.2	1.2	ZM3-4	36
21	NS-ZX16-9.0	34	9.0	1.5	1.5	1.5	1.5	1.5	1.5	ZM3-5	36
22	NS-ZX16-11.8	29	11.8	1.967	1.967	1.967	1.967	1.967	1.967	ZM3-6	36
23	NS-ZX16-12.6	28	12.6	2.1	2.1	2.1	2.1	2.1	2.1	ZM3-7	36
24	NS-ZX16-16.2	25	16.2	2.7	2.7	2.7	2.7	2.7	2.7	ZM3-8	36
25	NS-ZX16-20	23	20	3.333	3.333	3.333	3.333	3.333	3.333	ZM3-9	36
26	NS-ZX16-26	20	26	4.333	4.333	4.333	4.333	4.333	4.333	ZM3-10	36
27	NS-ZX16-35	17	35	5.833	5.833	5.833	5.833	5.833	5.833	ZM3-11	36
28	NS-ZX16-50	14	50	8.333	8.333	8.333	8.333	8.333	8.333	ZM3-12	36
29	NS-ZX16-63	13	63	10.5	10.5	10.5	10.5	10.5	10.5	ZM3-13	36
30	NS-ZX16-79	11	79	13.167	13.167	13.167	13.167	13.167	13.167	ZM3-14	36
31	NS-ZX16-104	9.8	104	17.333	17.333	17.333	17.333	17.333	17.333	ZM3-15	36
32	NS-ZX16-144	8.4	144	24	24	24	24	24	24	ZM3-16	36

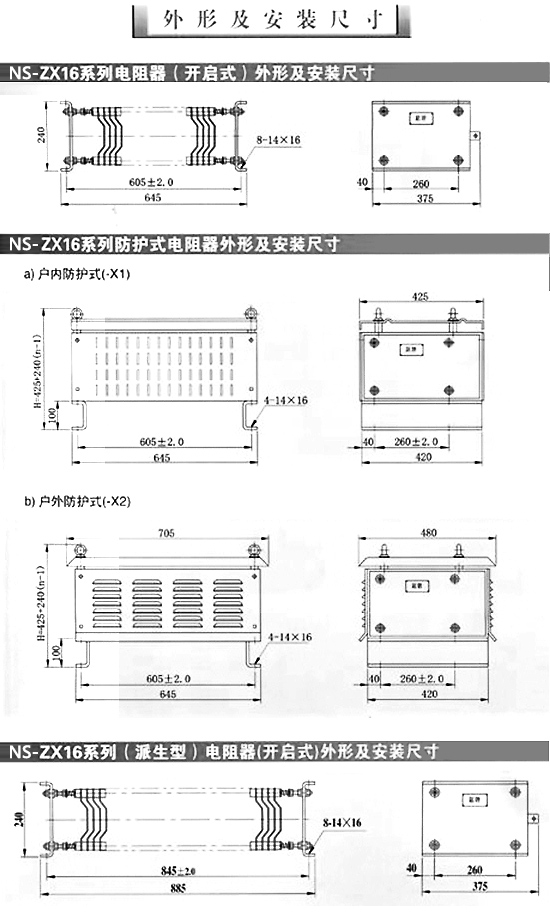

正常工作条件
1）周围空气温度上限为+40℃，下限为-25℃；
2）安装地点的海拔高度不超过2000m；
3）空气相对湿度不超过90%
4）垂直安装，倾斜度不超过5°。

安装与维护
1）电阻器允许直接叠装，但不得超过四箱。四箱以上叠装时需要安装在金属结构架上，且箱与箱之间的距离不小于80mm，必要时还可加装金属隔热板；
2）电阻器设有接地螺钉，安装时应将地线紧固于接地螺钉上以确保安全；
3）电阻器在使用过程中应定期检查，清除表面上的尘埃，检查电阻元件是否有短路现象，接线螺栓是否松动等。

订货须知
1）提供电阻器的规格型号、防护型式及数量；
例如：a）订购NS-ZX16-1.6 8台
表示10台总阻为1.6Ω的NS-ZX16型不锈钢电阻器，无防护（开启式）；
b）订购RS54-200L-8/3MX1 2台
表示2台用于起升机构的不锈钢成套电阻器，每台由3箱电阻器组成，户内防护式；
2）订购本手册型号以外的电阻器时，须说明用途，并提供电动机参数及系统原理图；
3）特殊要求时，可由供需双方协商订购。
