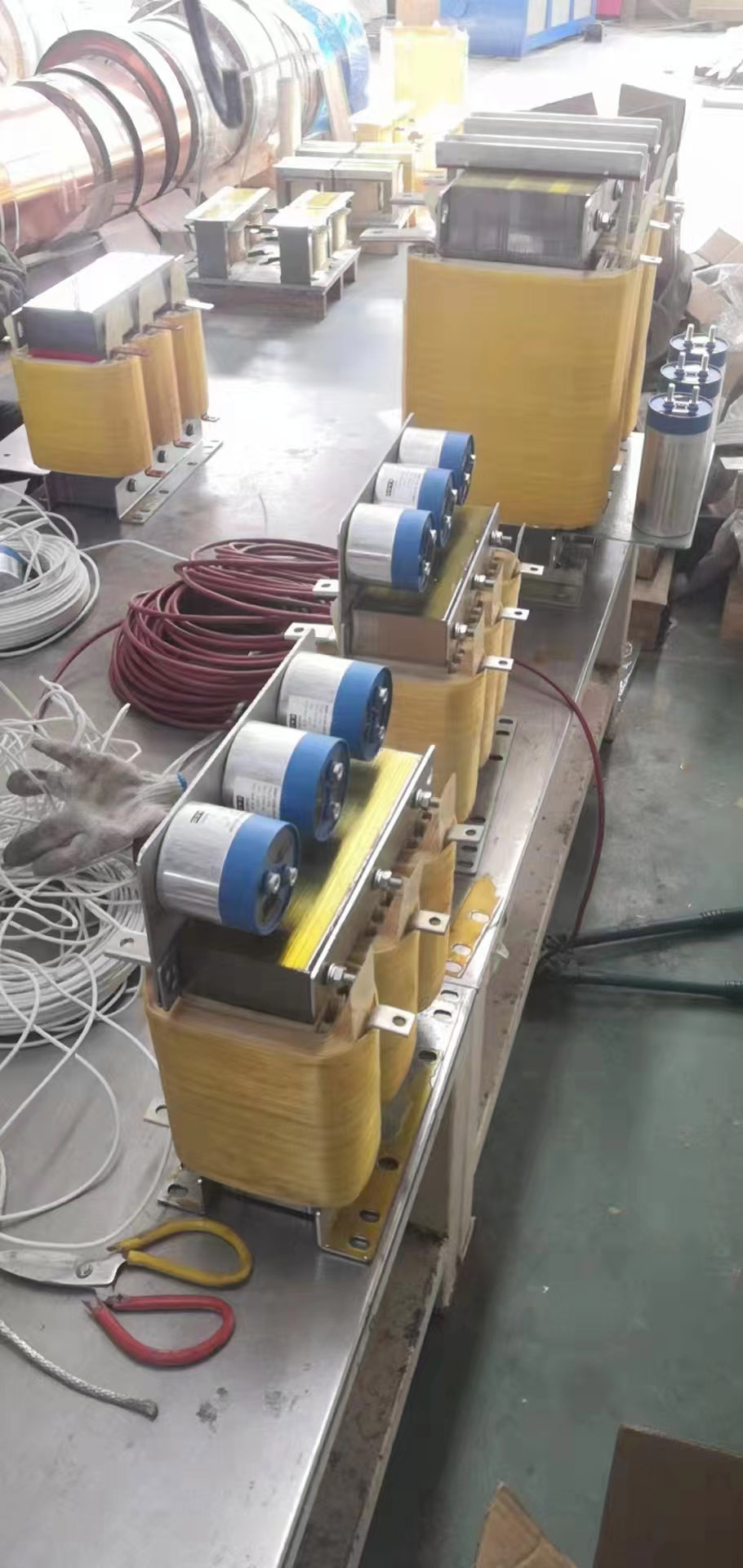

正弦波滤波器 NS-ZBO

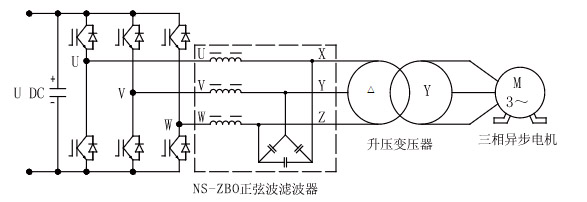

■ 正弦波滤波器接线示意

■ 产品用途

正弦波滤波器安装在变频器的输出端，电机电流流过该滤波器。变频器的输出变量会被滤波，生成近似正弦的电机电压和电流。它可以降低电机中的杂散损耗，并大大降低电机运行的噪音。适用于变频器与电机之间的长距离控制，线缆距离达到1000m范围，如果使用长电机线，正弦波滤波器还可以降低电缆容量导致的负载电流峰值。并能抑制开关频率纹波电流衍生的高次谐波电流输出，有效抑制dv/dt.减低高频漏电流,起到保护电机绝缘的作用。

■ 产品选型

变频器与电机之间的长距离控制(尤其是石油钻井，煤矿及矿山设备等上千米线缆连接的控制)，若不装正弦波滤波器容易造成三相异步电动机发热，噪音大，绝缘老化加快，降低其使用寿命，并且容易线缆爆裂。
1、对于380V/690V电压等级的正弦波滤波器压降UD≈8%～13%，负载电压约有10%左右电压损失。可加装三相升压隔离变压器来调整负载所需要电压值。并且隔离变压器也起到电的隔离及一定的滤波作用。
2、对于电网电压为380V或者690V电压等级时，负载电压等级更高的设备控制（如1140V，3300V等）。可选择同电网电压等级的正弦波滤波器进行滤波后，通过三相升压隔离变压器来供给负载所需要电压值。
3、正弦波滤波器滤波效果：THDI≤5%，dv/dt≤500V/us。

■ 产品工艺

1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。

■ 滤波电抗器性能参数

1、额定工作电压：AC380V/AC690V/50/Hz。
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪音：<70dB
5、防护等级：IP00
6、绝缘等级：F/H级
7、抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿(若滤波电抗器与滤波电容器连接时将连接线断开)
8、温升：按照GB6450-86(F级绝缘考核≤规定值)
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

■ 滤波电容器性能参数

1、额定工作电压：AC380V/AC690V/50/Hz。
2、介子：金属化聚丙烯薄膜
3、结构：干式无感电容结构，铝壳封装，树脂填充（UL94V-0）
4、工作温度：-40℃~85℃
5、容量偏差：±5%-±10%
6、损耗因数：≤2×10-☒@100Hz,20±5℃
7、极间耐压：1.5Urms(AC)@50Hz,10S, 20±5℃
8、极壳耐压：（1.5Upeak+1000）VAC,最小3000VAC(10S,50Hz)
9、绝缘电阻：（IR×Cn）30000s(不超过30GΩ),100VDC(20±5℃).60S
10、使用寿命：100000小时@Urms,70℃
11、引用标准：IEC61071

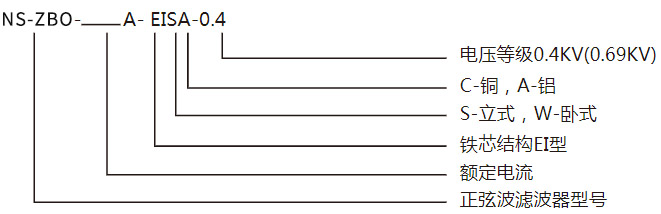

■ 型号含义

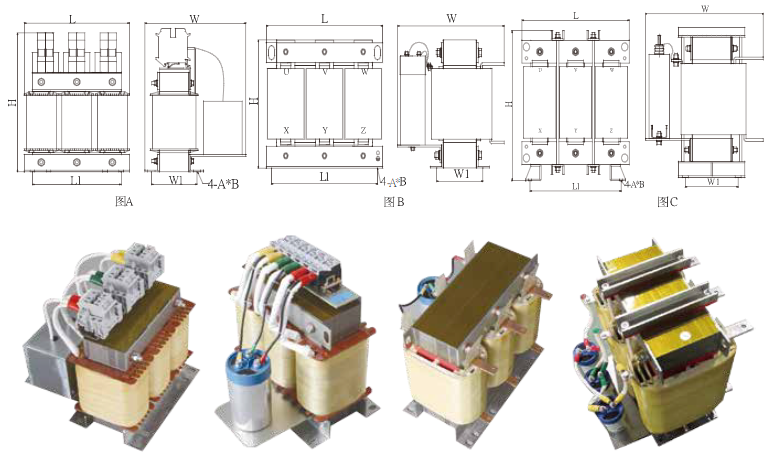

■ 产品外形结构示意图

■ 产品选型参数及尺寸

正弦波滤波器参数及尺寸表，系统电压 3-AC400V， THDI≤5%，绝缘等级：F 级
滤波器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流(A)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ZBO-3A-EISA-0.4	1.5	4	3	6	180170220	165*67	8*14	A
NS-ZBO-5A-EISA-0.4	2.2	4	5	6.5	180170220	165*67	8*14	A
NS-ZBO-10A-EISA-0.4	4	4	10	9.8	180190220	165*87	8*14	A
NS-ZBO-13A-EISA-0.4	5.5	4	13	10	180190220	165*87	8*14	A
NS-ZBO-20A-EISA-0.4	7.5	4	20	11.7	180200220	165*95	8*14	A
NS-ZBO-25A-EISA-0.4	11	4	25	19	230240245	210*78	8*14	A
NS-ZBO-30A-EISA-0.4	15	4	30	20	230240245	210*78	8*14	A
NS-ZBO-40A-EISA-0.4	18.5	4	40	25.5	270240300	245*99	11.5*18	A
NS-ZBO-50A-EISA-0.4	22	4	50	31.5	270255300	245*114	11.5*18	A
NS-ZBO-60A-EISA-0.4	30	3	60	37	270265300	245*124	11.5*18	A
NS-ZBO-80A-EISA-0.4	37	3	80	48	300315300	275*144	11.5*18	B
NS-ZBO-90A-EISA-0.4	45	3	90	52.5	300320300	275*149	11.5*18	B
NS-ZBO-110A-EISA-0.4	55	3	110	57.6	300330300	275*159	11.5*18	B
NS-ZBO-150A-EISA-0.4	75	3	150	82.6	350340365	275*164	11.5*18	B
NS-ZBO-180A-EISA-0.4	90	3	180	98	350360365	275*184	11.5*18	B
NS-ZBO-240A-EISA-0.4	110	2	240	133	450390470	377*167	13*23	C
NS-ZBO-270A-EISA-0.4	132	2	270	145	450400470	377*167	13*23	C
NS-ZBO-330A-EISA-0.4	160	2	330	178	450440530	377*207	13*23	C
NS-ZBO-400A-EISA-0.4	200	2	400	193	450450530	377*207	13*23	C
NS-ZBO-440A-EISA-0.4	220	2	440	208	450480530	377*207	13*23	C
NS-ZBO-500A-EISA-0.4	250	2	500	241	450490580	377*207	13*23	C
NS-ZBO-560A-EISA-0.4	280	2	560	264	450490630	377*207	13*23	C
NS-ZBO-630A-EISA-0.4	315	2	630	298	480490650	407*207	13*23	C
NS-ZBO-720A-EISA-0.4	350	2	720	337	480530650	407*247	13*23	C
NS-ZBO-800A-EISA-0.4	400	2	800	392.5	540580730	457*207	13*23	C
NS-ZBO-1000A-EISA-0.4	500	2	1000	418.5	540590730	457*247	13*23	C
NS-ZBO-1200A-EISA-0.4	630	2	1200	529	540610830	457*247	13*23	C

正弦波滤波器参数及尺寸表，系统电压 3-AC400V， THDI≤5%，绝缘等级：F 级
滤波器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流(A)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ZBO-3A-EISC-0.4	1.5	4	3	6.3	180170220	165*67	8*14	A
NS-ZBO-5A-EISC-0.4	2.2	4	5	6.7	180170220	165*67	8*14	A
NS-ZBO-10A-EISC-0.4	4	4	10	10	180190220	165*87	8*14	A
NS-ZBO-13A-EISC-0.4	5.5	4	13	10.6	180190220	165*87	8*14	A
NS-ZBO-20A-EISC-0.4	7.5	4	20	15.2	230220245	210*78	8*14	A
NS-ZBO-25A-EISC-0.4	11	4	25	21	230240245	210*78	8*14	A
NS-ZBO-30A-EISC-0.4	15	4	30	22	230250245	210*88	8*14	A
NS-ZBO-40A-EISC-0.4	18.5	4	40	28	270240300	245*99	11.5*18	A
NS-ZBO-50A-EISC-0.4	22	4	50	33.8	270255300	245*114	11.5*18	A
NS-ZBO-60A-EISC-0.4	30	3	60	40	270265300	245*124	11.5*18	A
NS-ZBO-80A-EISC-0.4	37	3	80	51.6	300290320	275*152	11.5*18	A
NS-ZBO-90A-EISC-0.4	45	3	90	54	300290320	275*152	11.5*18	A
NS-ZBO-110A-EISC-0.4	55	3	110	66	300330300	275*159	11.5*18	B
NS-ZBO-150A-EISC-0.4	75	3	150	89	350340320	275*164	11.5*18	B
NS-ZBO-180A-EISC-0.4	90	3	180	98.5	350360320	275*184	11.5*18	B
NS-ZBO-240A-EISC-0.4	110	2	240	140	420390470	357*167	13*23	C
NS-ZBO-270A-EISC-0.4	132	2	270	155	420400470	357*167	13*23	C
NS-ZBO-330A-EISC-0.4	160	2	330	174	420420470	357*207	13*23	C
NS-ZBO-400A-EISC-0.4	200	2	400	210	420450530	357*207	13*23	C
NS-ZBO-440A-EISC-0.4	220	2	440	220	420480530	357*207	13*23	C
NS-ZBO-500A-EISC-0.4	250	2	500	247.5	420490530	357*207	13*23	C
NS-ZBO-560A-EISC-0.4	280	2	560	262	420500530	357*247	13*23	C
NS-ZBO-630A-EISC-0.4	315	2	630	293	420530530	357*247	13*23	C
NS-ZBO-720A-EISC-0.4	350	2	720	353	480530600	407*247	13*23	C
NS-ZBO-800A-EISC-0.4	400	2	800	370	480580600	407*247	13*23	C
NS-ZBO-1000A-EISC-0.4	500	2	1000	492	540590730	457*247	13*23	C
NS-ZBO-1200A-EISC-0.4	630	2	1200	592	540615730	457*287	13*23	C

正弦波滤波器参数及尺寸表，系统电压 3-AC690V， THDI≤5%，绝缘等级：F 级
滤波器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流(A)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-ZBO-70A-EISA-0.69	55	2	70	88	350350320	325*184	11.5*18	B
NS-ZBO-90A-EISA-0.69	75	2	90	91	350350320	325*184	11.5*18	B
NS-ZBO-110A-EISA-0.69	90	2	110	103.5	350350365	325*184	11.5*18	B
NS-ZBO-130A-EISA-0.69	110	2	130	129	450390470	377*167	13*23	C
NS-ZBO-150A-EISA-0.69	132	2	150	141	450400470	377*167	13*23	C
NS-ZBO-200A-EISA-0.69	160	2	200	180	450440530	377*207	13*23	C
NS-ZBO-250A-EISA-0.69	200	2	250	191	450450530	377*207	13*23	C
NS-ZBO-300A-EISA-0.69	250	2	300	230	450470580	377*207	13*23	C
NS-ZBO-350A-EISA-0.69	315	2	350	261	450480630	377*247	13*23	C
NS-ZBO-400A-EISA-0.69	350	2	400	301	480470650	407*207	13*23	C
NS-ZBO-450A-EISA-0.69	400	2	450	363	540530730	457*207	13*23	C
NS-ZBO-500A-EISA-0.69	450	2	500	374	540530730	457*207	13*23	C
NS-ZBO-560A-EISA-0.69	500	2	560	405	540550730	457*247	13*23	C
NS-ZBO-630A-EISA-0.69	560	2	630	430	540560730	457*247	13*23	C
NS-ZBO-720A-EISA-0.69	630	2	720	507	540610830	457*247	13*23	C
NS-ZBO-800A-EISA-0.69	710	2	800	540	540620830	457*247	13*23	C
