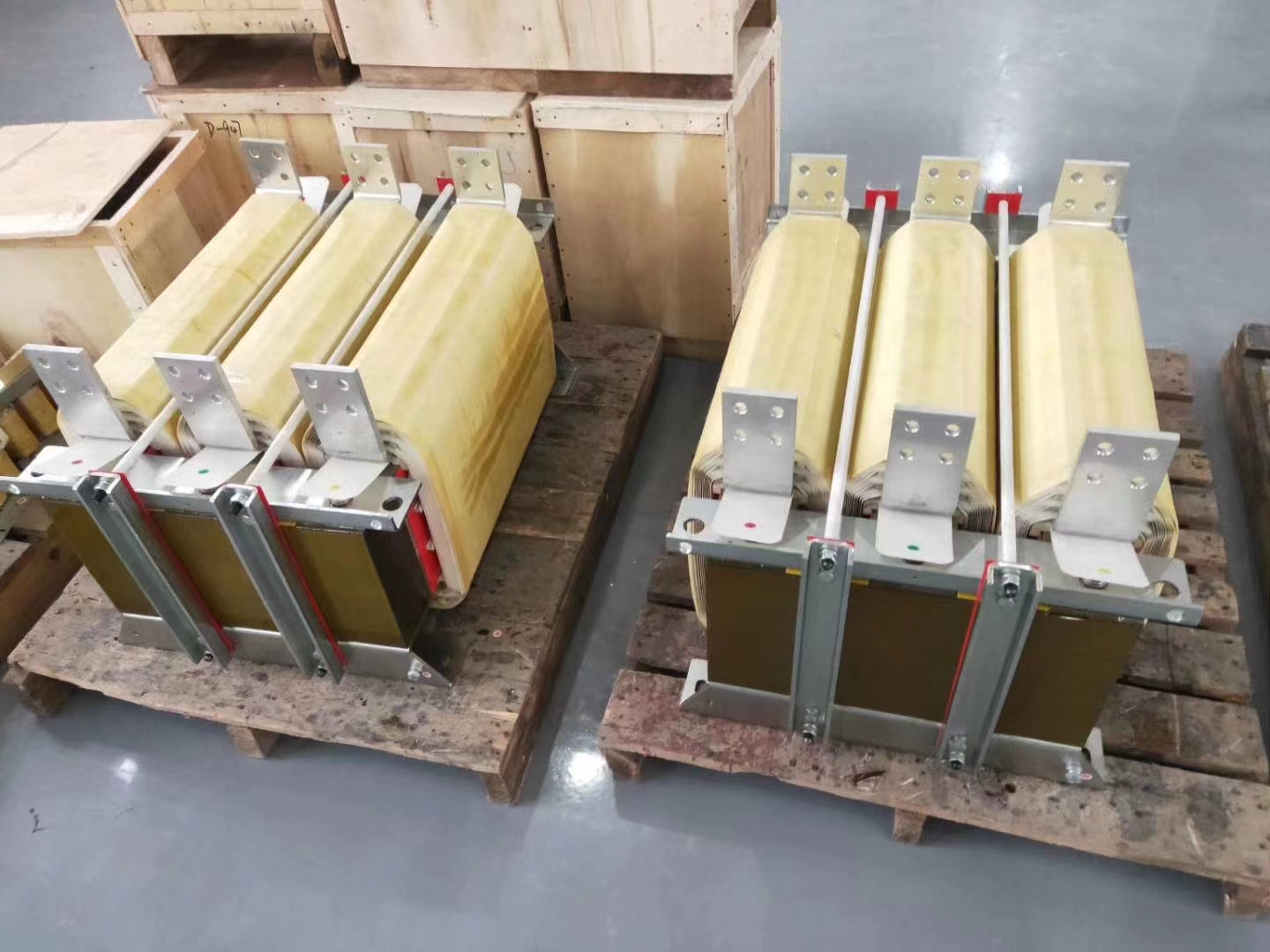

■ 产品用途
并联在电力系统中的电抗器称为并联电抗器，它的作用主要是用以补偿电容电流，减轻空载或轻载线路上的电容效应,以降低工频暂态过电压，改善长距离输电线路上的电压分布，使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。
此款产品也可做感性负载使用。

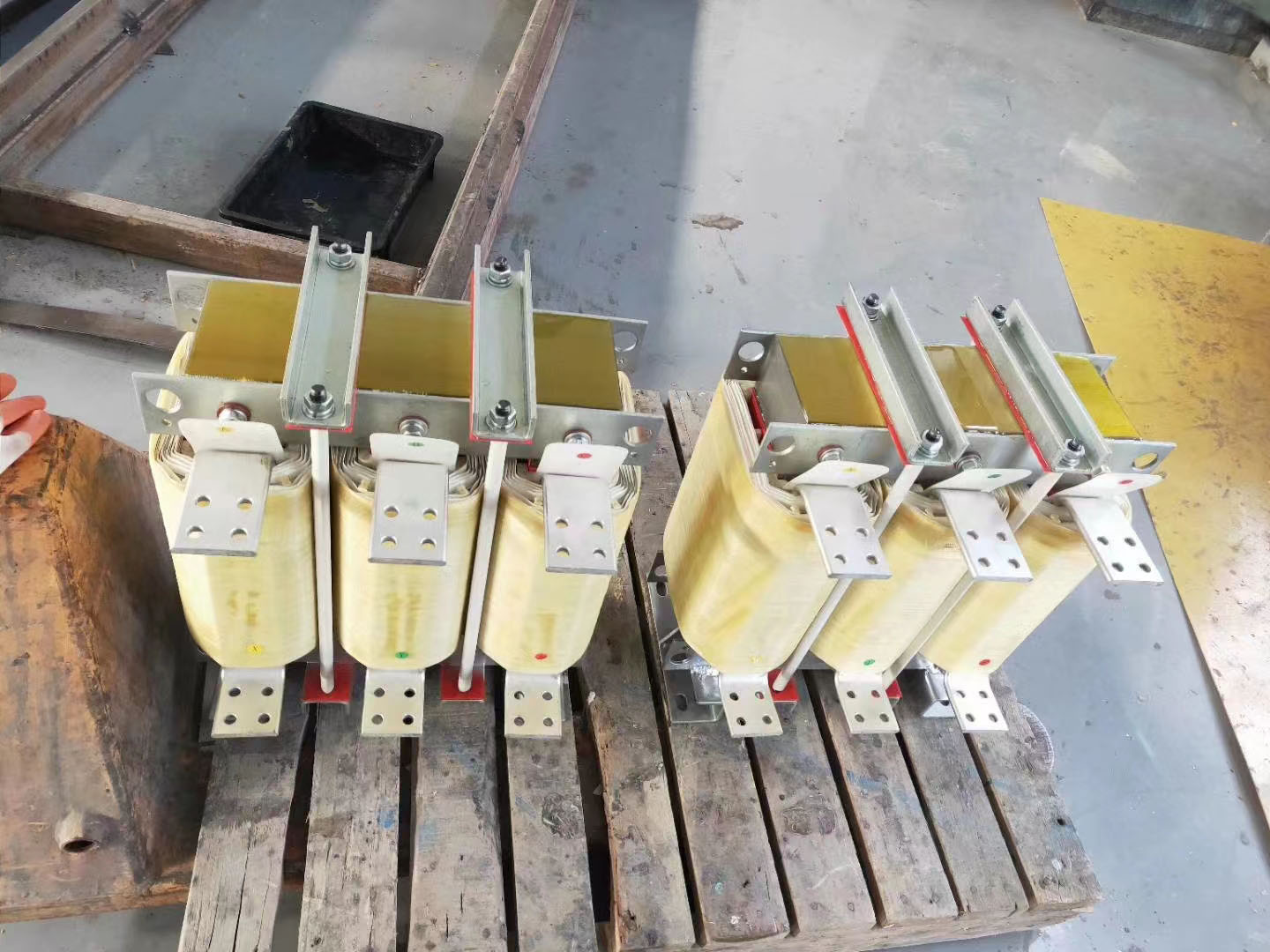

■ 产品工艺
1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。
■ 性能参数
1、额定工作电压：AC380V
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪 音：<75dB
5、防护等级：IP00
6、绝缘等级：F级
7、抗电强度：AC3000V /50HZ/5mA/60s无飞弧击穿
8、温 升：≤90K
9、使用环境：-25℃~55℃
10、温控开关：默认出厂设置150℃常闭温控开关
11、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

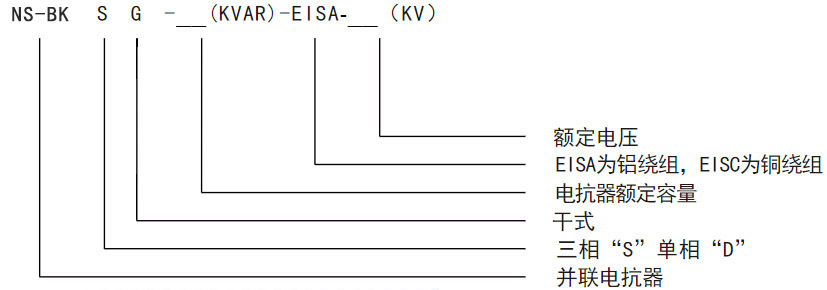

■ 型号含义

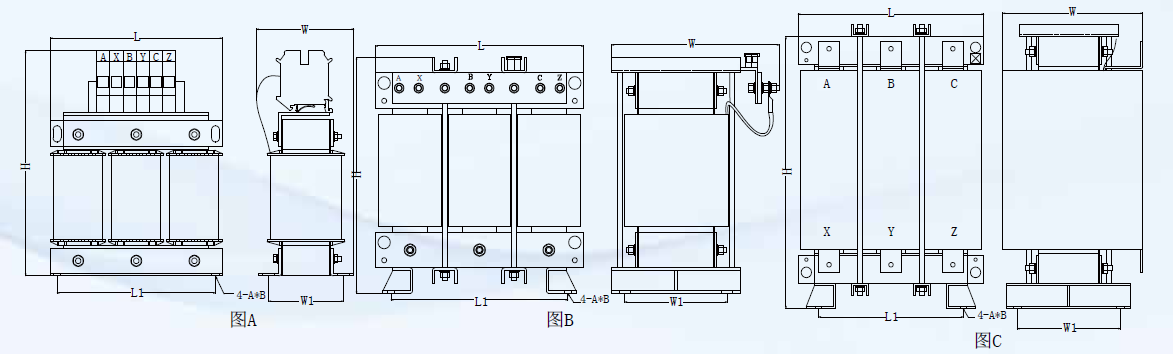

■ 产品外形结构示意图
■ 产品选型参数及尺寸
并联/负载电抗器参数及尺寸表，系统电压 3-AC380V，UD=100%,铝，绝缘等级：F/H 级 |
||||||||
电抗器规格型号 |
电抗器容量 |
额定电流 |
电感量 |
重量 |
外形尺寸 |
安装尺寸 |
安装孔 |
图 |
NS-BKSG-5-EISA-0.38 |
5 |
7.6 |
92.00 |
36.3 |
300*180*330 |
275*142 |
11.5*18 |
A |
NS-BKSG-7.5-EISA-0.38 |
7.5 |
11.5 |
61.32 |
45.0 |
300*200*330 |
275*162 |
11.5*18 |
A |
NS-BKSG-10-EISA-0.38 |
10 |
15 |
46.00 |
66.0 |
350*220*370 |
325*164 |
11.5*18 |
A |
NS-BKSG-15-EISA-0.38 |
15 |
22.8 |
30.66 |
86.5 |
350*240*415 |
325*179 |
11.5*18 |
A |
NS-BKSG-20-EISA-0.38 |
20 |
30.4 |
23.00 |
113.5 |
420*260*470 |
357*167 |
13*23 |
B |
NS-BKSG-25-EISA-0.38 |
25 |
38 |
18.40 |
117.0 |
420*260*470 |
357*167 |
13*23 |
B |
NS-BKSG-30-EISA-0.38 |
30 |
45.6 |
15.33 |
126.0 |
420*270*470 |
357*167 |
13*23 |
B |
NS-BKSG-35-EISA-0.38 |
35 |
53 |
13.14 |
141.0 |
420*270*520 |
357*167 |
13*23 |
B |
NS-BKSG-40-EISA-0.38 |
40 |
61 |
11.50 |
156.0 |
420*300*520 |
357*207 |
13*23 |
B |
NS-BKSG-50-EISA-0.38 |
50 |
76 |
9.20 |
188.0 |
420*320*570 |
357*207 |
13*23 |
B |
NS-BKSG-60-EISA-0.38 |
60 |
91 |
7.66 |
211.0 |
480*300*590 |
407*207 |
13*23 |
B |
NS-BKSG-80-EISA-0.38 |
80 |
121.5 |
5.75 |
264.0 |
480*320*640 |
407*207 |
13*23 |
B |
NS-BKSG-100-EISA-0.38 |
100 |
152 |
4.60 |
331.0 |
540*300*660 |
457*207 |
13*23 |
B |
NS-BKSG-120-EISA-0.38 |
120 |
182 |
3.83 |
405.0 |
600*300*730 |
507*207 |
13*23 |
C |
NS-BKSG-150-EISA-0.38 |
150 |
228 |
3.07 |
456.0 |
600*340*730 |
507*247 |
13*23 |
C |
NS-BKSG-200-EISA-0.38 |
200 |
304 |
2.30 |
520.0 |
600*400*730 |
507*287 |
13*23 |
C |
