输出电抗器 NS-OCL

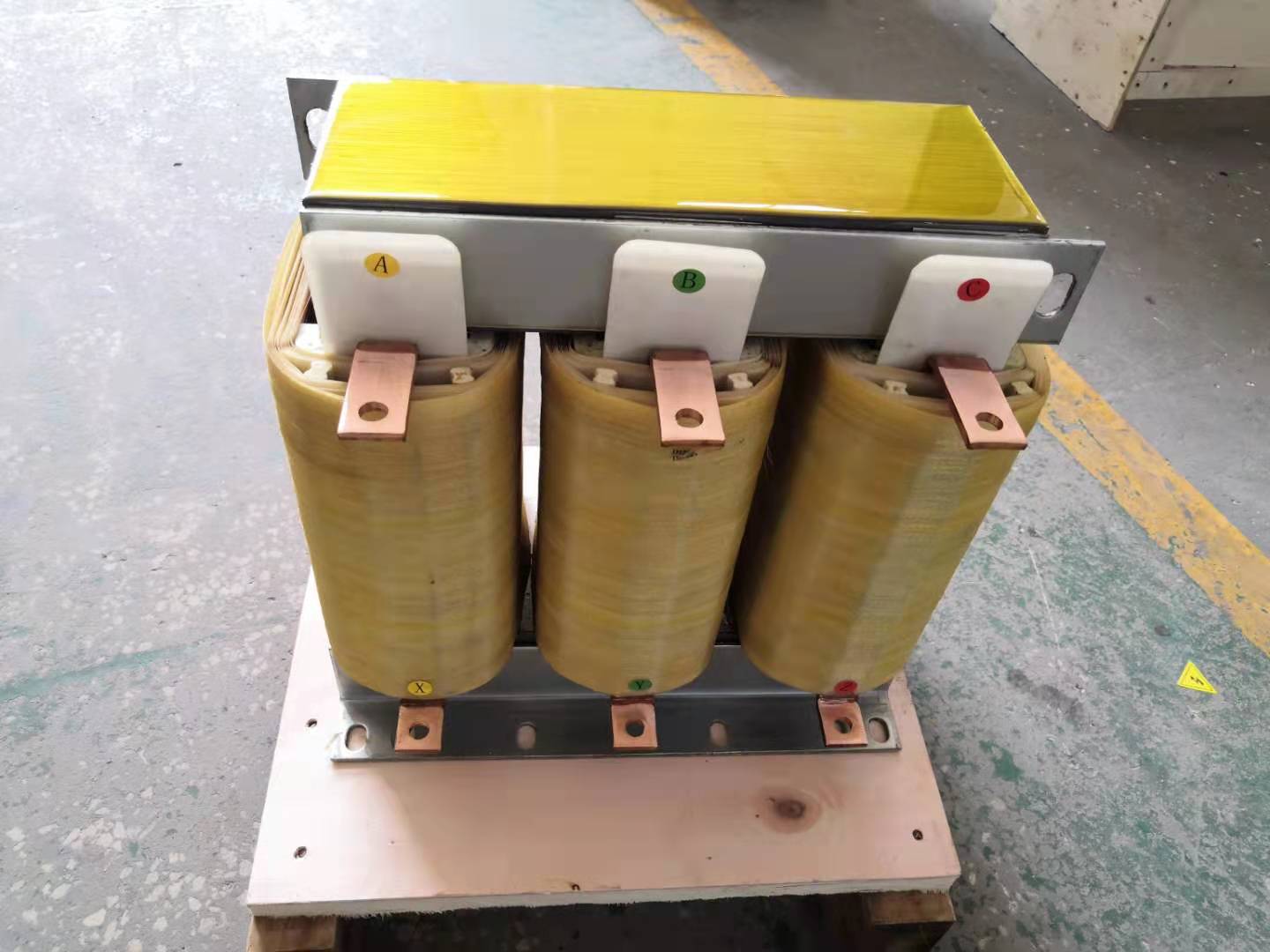

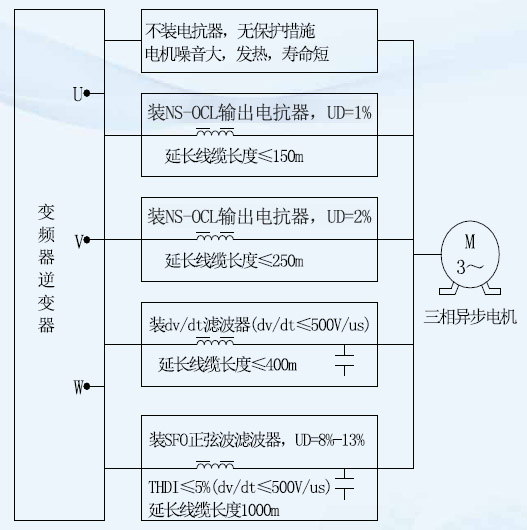

■ 变频器输出端解决方案示意

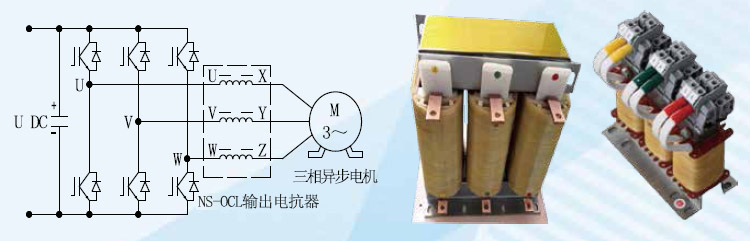

■ 三相输出电抗器接线示意

■ 产品用途：

三相输出电抗器（又叫出线电抗器）安装在变频器输出侧，主要作用是补偿长线分布电容的影响，并能抑制开关频率纹波电流衍生的高次谐波电流输出，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备损耗及噪声，保护电机绝缘的作用。

■ 产品选型：

变频器若不装输出电抗器容易造成三相异步电动机发热，噪音大，绝缘老化加快，降低其使用寿命，并且容易线缆爆裂。
此类电抗器有两种：
1、电抗器基准压降 UD= 1%，适用于输出线缆≤150m的应用场合。
2、电抗器基准压降 UD= 2%，适用于输出线缆≤250m的应用场合。

■ 产品工艺：

1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。

■ 性能参数：

1、额定工作电压：380V，50/60Hz。690V，50/60Hz。1140V/50/60Hz。
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪音：<70dB
5、防护等级：IP00
6、绝缘等级：F/H级
7、抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿
8、温升：按照GB6450-86(F级绝缘考核≤规定值)
9、使用环境：-25℃~55℃
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

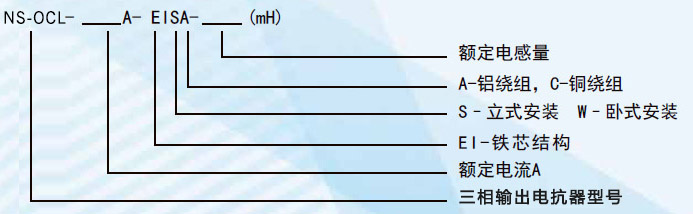

■ 型号含义：

■ 产品外形结构示意图：

■ 产品选型参数及尺寸：

输出电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=1%(2.2V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-OCL-5A-EISA-1.4mH	2.2	4	5	1.4	2.5	12090160	72*52	6*11	A
NS-OCL-10A-EISA-0.7mH	4	4	10	0.7	2.6	12090160	72*52	6*11	A
NS-OCL-15A-EISA-0.467mH	5.5	4	15	0.467	2.7	12090160	72*52	6*11	A
NS-OCL-20A-EISA-0.35mH	7.5	4	20	0.35	3.6	150100190	137*53	6*11	A
NS-OCL-30A-EISA-0.234mH	11	4	30	0.234	5	150115190	137*66	6*11	A
NS-OCL-35A-EISA-0.2mH	15	4	35	0.2	5.2	150115190	137*66	6*11	A
NS-OCL-40A-EISA-0.175mH	18.5	4	40	0.175	5.6	180115220	165*67	8*14	A
NS-OCL-50A-EISA-0.14mH	22	4	50	0.14	6	180115220	165*67	8*14	A
NS-OCL-60A-EISA-0.117mH	30	3	60	0.117	7.5	180130160	165*77	8*14	B
NS-OCL-80A-EISA-0.088mH	37	3	80	0.088	9	180145160	165*87	8*14	B
NS-OCL-90A-EISA-0.078mH	45	3	90	0.078	9.2	180145160	165*87	8*14	B
NS-OCL-110A-EISA-0.064mH	55	3	110	0.064	10.6	180155160	165*97	8*14	B
NS-OCL-150A-EISA-0.0467mH	75	3	150	0.0467	13.3	230150190	210*80	8*14	B
NS-OCL-200A-EISA-0.035mH	90	3	200	0.035	16.7	230155220	210*85	8*14	B
NS-OCL-250A-EISA-0.028mH	110	3	250	0.028	17	230155220	210*85	8*14	B
NS-OCL-300A-EISA-0.0234mH	132	3	300	0.0234	24	230180255	210*100	8*14	B
NS-OCL-350A-EISA-0.02mH	160	3	350	0.02	24.5	230180255	210*100	8*14	B
NS-OCL-400A-EISA-0.0175mH	200	3	400	0.0175	25	230180255	210*100	8*14	B
NS-OCL-450A-EISA-0.0156mH	220	3	450	0.0156	32.7	270200285	245*111	11.5*18	B
NS-OCL-500A-EISA-0.014mH	250	3	500	0.014	33.3	270200285	245*111	11.5*18	B
NS-OCL-560A-EISA-0.0125mH	280	3	560	0.0125	36.4	300205300	275*129	11.5*18	B
NS-OCL-630A-EISA-0.0111mH	315	3	630	0.0111	36.6	300205300	275*129	11.5*18	B
NS-OCL-720A-EISA-0.0098mH	350	2	720	0.0098	48.3	300260300	275*149	11.5*18	B
NS-OCL-800A-EISA-0.0088mH	400	2	800	0.0088	57.8	350250320	325*144	11.5*18	B
NS-OCL-1000A-EISA-0.007mH	500	2	1000	0.007	65.3	350250365	325*144	11.5*18	B
NS-OCL-1200A-EISA-0.0058mH	560	2	1200	0.0058	69	350260365	325*144	11.5*18	B
NS-OCL-1500A-EISA-0.0047mH	630	2	1500	0.0047	89	420265450	310*122	13*23	C

输出电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=1%(2.2V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-OCL-5A-EISC-1.4mH	2.2	4	5	1.4	2.5	12090160	72*52	6*11	A
NS-OCL-10A-EISC-0.7mH	4	4	10	0.7	2.6	12090160	72*52	6*11	A
NS-OCL-15A-EISC-0.467mH	5.5	4	15	0.467	2.8	12090160	72*52	6*11	A
NS-OCL-20A-EISC-0.35mH	7.5	4	20	0.35	3.8	150100190	137*53	6*11	A
NS-OCL-30A-EISC-0.234mH	11	4	30	0.234	4.3	150100190	137*53	6*11	A
NS-OCL-35A-EISC-0.2mH	15	4	35	0.2	4.5	150100190	137*53	6*11	A
NS-OCL-40A-EISC-0.175mH	18.5	4	40	0.175	5.5	150115190	137*66	6*11	A
NS-OCL-50A-EISC-0.14mH	22	4	50	0.14	6.3	180115220	165*67	8*14	A
NS-OCL-60A-EISC-0.117mH	30	3	60	0.117	6.6	180115220	165*67	8*14	A
NS-OCL-80A-EISC-0.088mH	37	3	80	0.088	9.4	180135160	165*87	8*14	B
NS-OCL-90A-EISC-0.078mH	45	3	90	0.078	9.5	180135160	165*87	8*14	B
NS-OCL-110A-EISC-0.064mH	55	3	110	0.064	9.7	180135160	165*87	8*14	B
NS-OCL-150A-EISC-0.0467mH	75	3	150	0.0467	14.8	230140190	210*80	8*14	B
NS-OCL-200A-EISC-0.035mH	90	3	200	0.035	18.2	230160220	210*85	8*14	B
NS-OCL-250A-EISC-0.028mH	110	3	250	0.028	18.8	230160220	210*85	8*14	B
NS-OCL-300A-EISC-0.0234mH	132	3	300	0.0234	22	230170220	210*95	8*14	B
NS-OCL-350A-EISC-0.02mH	160	3	350	0.02	23	230170220	210*95	8*14	B
NS-OCL-400A-EISC-0.0175mH	200	3	400	0.0175	31	270185240	245*111	11.5*18	B
NS-OCL-450A-EISC-0.0156mH	220	3	450	0.0156	31.5	270185240	245*111	11.5*18	B
NS-OCL-500A-EISC-0.014mH	250	3	500	0.014	37	270190285	245*111	11.5*18	B
NS-OCL-560A-EISC-0.0125mH	280	3	560	0.0125	38.2	270190285	245*111	11.5*18	B
NS-OCL-630A-EISC-0.0111mH	315	3	630	0.0111	49	300225300	275*149	11.5*18	B
NS-OCL-720A-EISC-0.0098mH	350	2	720	0.0098	51	300225300	275*149	11.5*18	B
NS-OCL-800A-EISC-0.0088mH	400	2	800	0.0088	65	350235320	325*144	11.5*18	B
NS-OCL-1000A-EISC-0.007mH	500	2	1000	0.007	68.5	350235320	325*144	11.5*18	B
NS-OCL-1200A-EISC-0.0058mH	560	2	1200	0.0058	93.5	350270365	325*174	11.5*18	B
NS-OCL-1500A-EISC-0.0047mH	630	2	1500	0.0047	98.7	350285365	325*174	11.5*18	B

输出电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=2%(4.4V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-OCL-5A-EISA-2.8mH	2.2	4	5	2.8	2.6	12090160	72*52	6*11	A
NS-OCL-10A-EISA-1.4mH	4	4	10	1.4	3.6	150100190	137*53	6*11	A
NS-OCL-15A-EISA-0.934mH	5.5	4	15	0.934	3.7	150100190	137*53	6*11	A
NS-OCL-20A-EISA-0.7mH	7.5	4	20	0.7	5	150115190	137*66	6*11	A
NS-OCL-30A-EISA-0.467mH	11	4	30	0.467	5.7	180115220	165*67	8*14	A
NS-OCL-35A-EISA-0.4mH	15	4	35	0.4	6	180115220	165*67	8*14	A
NS-OCL-40A-EISA-0.35mH	18.5	4	40	0.35	8.4	180135220	165*87	8*14	A
NS-OCL-50A-EISA-0.28mH	22	4	50	0.28	8.7	180135220	165*87	8*14	A
NS-OCL-60A-EISA-0.234mH	30	3	60	0.234	11.3	180155160	165*102	8*14	B
NS-OCL-80A-EISA-0.175mH	37	3	80	0.175	13.7	230135190	210*80	8*14	B
NS-OCL-90A-EISA-0.156mH	45	3	90	0.156	14	230135190	210*80	8*14	B
NS-OCL-110A-EISA-0.128mH	55	3	110	0.128	16	230150190	210*90	8*14	B
NS-OCL-150A-EISA-0.0934mH	75	3	150	0.0934	19.9	230160220	210*95	8*14	B
NS-OCL-200A-EISA-0.07mH	90	3	200	0.07	27.6	270180240	245*111	11.5*18	B
NS-OCL-250A-EISA-0.056mH	110	3	250	0.056	29.3	270180240	245*111	11.5*18	B
NS-OCL-300A-EISA-0.0467mH	132	3	300	0.0467	36.3	270200285	245*121	11.5*18	B
NS-OCL-350A-EISA-0.04mH	160	3	350	0.04	37	270200285	245*121	11.5*18	B
NS-OCL-400A-EISA-0.035mH	200	3	400	0.035	45.2	300215300	275*149	11.5*18	B
NS-OCL-450A-EISA-0.031mH	220	3	450	0.031	52	300240300	275*164	11.5*18	B
NS-OCL-500A-EISA-0.028mH	250	3	500	0.028	53	300240300	275*164	11.5*18	B
NS-OCL-560A-EISA-0.025mH	280	3	560	0.025	61.5	350225320	325*149	11.5*18	B
NS-OCL-630A-EISA-0.0222mH	315	3	630	0.0222	62	350225320	325*149	11.5*18	B
NS-OCL-720A-EISA-0.0195mH	350	2	720	0.0195	73.4	350255320	325*169	11.5*18	B
NS-OCL-800A-EISA-0.0175mH	400	2	800	0.0175	85.8	350280365	325*174	11.5*18	B
NS-OCL-1000A-EISA-0.014mH	500	2	1000	0.014	88.8	350290365	325*174	11.5*18	B
NS-OCL-1200A-EISA-0.0117mH	560	2	1200	0.0117	120	420290450	310*157	13*23	C
NS-OCL-1500A-EISA-0.0934mH	630	2	1500	0.00934	126.5	420310450	310*157	13*23	C

输出电抗器参数及尺寸表，系统电压 3-AC400V，压降：UD=2%(4.4V)，铜，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-OCL-5A-EISC-2.8mH	2.2	4	5	2.8	2.6	12090160	72*52	6*11	A
NS-OCL-10A-EISC-1.4mH	4	4	10	1.4	2.9	12090160	72*52	6*11	A
NS-OCL-15A-EISC-0.934mH	5.5	4	15	0.934	4	150100190	137*53	6*11	A
NS-OCL-20A-EISC-0.7mH	7.5	4	20	0.7	4.2	150100190	137*53	6*11	A
NS-OCL-30A-EISC-0.467mH	11	4	30	0.467	6.6	180115220	165*67	8*14	A
NS-OCL-35A-EISC-0.4mH	15	4	35	0.4	7	180115220	165*67	8*14	A
NS-OCL-40A-EISC-0.35mH	18.5	4	40	0.35	9.3	180115220	165*67	8*14	A
NS-OCL-50A-EISC-0.28mH	22	4	50	0.28	9.7	180135220	165*85	8*14	A
NS-OCL-60A-EISC-0.234mH	30	3	60	0.234	10	180135220	165*85	8*14	A
NS-OCL-80A-EISC-0.175mH	37	3	80	0.175	16.2	230140190	210*90	8*14	B
NS-OCL-90A-EISC-0.156mH	45	3	90	0.156	16.5	230140190	210*90	8*14	B
NS-OCL-110A-EISC-0.128mH	55	3	110	0.128	17	230140190	210*90	8*14	B
NS-OCL-150A-EISC-0.0934mH	75	3	150	0.0934	21.6	230155220	210*95	8*14	B
NS-OCL-200A-EISC-0.07mH	90	3	200	0.07	25.8	230180220	210*115	8*14	B
NS-OCL-250A-EISC-0.056mH	110	3	250	0.056	29.5	230190220	210*125	8*14	B
NS-OCL-300A-EISC-0.0467mH	132	3	300	0.0467	37.5	270200240	245*131	11.5*18	B
NS-OCL-350A-EISC-0.04mH	160	3	350	0.04	40.5	270200240	245*131	11.5*18	B
NS-OCL-400A-EISC-0.035mH	200	3	400	0.035	46.5	270205285	245*131	11.5*18	B
NS-OCL-450A-EISC-0.031mH	220	3	450	0.031	47.8	270205285	245*131	11.5*18	B
NS-OCL-500A-EISC-0.028mH	250	3	500	0.028	57.8	300230300	275*164	11.5*18	B
NS-OCL-560A-EISC-0.025mH	280	3	560	0.025	60	300230300	275*164	11.5*18	B
NS-OCL-630A-EISC-0.0222mH	315	3	630	0.0222	63.7	300240300	275*164	11.5*18	B
NS-OCL-720A-EISC-0.0195mH	350	2	720	0.0195	83.5	350250320	325*174	11.5*18	B
NS-OCL-800A-EISC-0.0175mH	400	2	800	0.0175	89	350265320	325*174	11.5*18	B
NS-OCL-1000A-EISC-0.014mH	500	2	1000	0.014	102.5	350270365	325*174	11.5*18	B
NS-OCL-1200A-EISC-0.0117mH	560	2	1200	0.0117	142.5	420290400	310*182	13*23	C
NS-OCL-1500A-EISC-0.0934mH	630	2	1500	0.00934	164.5	420305450	310*182	13*23	C

输出电抗器参数及尺寸表，系统电压 3-AC690V，压降：UD=1%(4V)，铝，绝缘等级：F 级
电抗器规格型号	适配六脉冲整流功率（KW）	载波频率（KHz)	额定电流 (A)	电感量（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-OCL-20A-EISA-0.64mH	15	2	20	0.64	5	150115190	137*66	6*11	A
NS-OCL-30A-EISA-0.42mH	18.5/22	2	30	0.42	5.7	180115220	165*67	8*14	A
NS-OCL-40A-EISA-0.32mH	30	2	40	0.32	8.4	180135220	165*87	8*14	A
NS-OCL-50A-EISA-0.255mH	37	2	50	0.255	8.7	180135220	165*87	8*14	A
NS-OCL-60A-EISA-0.21mH	45	2	60	0.21	11.3	180155160	165*102	8*14	B
NS-OCL-70A-EISA-0.18mH	55	2	70	0.18	13.7	230135*190	210*80	8*14	B
NS-OCL-90A-EISA-0.14mH	75	2	90	0.14	14	230135*190	210*80	8*14	B
NS-OCL-110A-EISA-0.115mH	90	2	110	0.115	16	230150*190	210*90	8*14	B
NS-OCL-150A-EISA-0.085mH	110/132	2	150	0.085	19.9	230160*220	210*95	8*14	B
NS-OCL-200A-EISA-0.064mH	160	2	200	0.064	27.6	270180240	245*111	11.5*18	B
NS-OCL-250A-EISA-0.05mH	200	2	250	0.05	29.3	270180240	245*111	11.5*18	B
NS-OCL-300A-EISA-0.042mH	250	2	300	0.042	36.3	270200285	245*121	11.5*18	B
NS-OCL-350A-EISA-0.036mH	315	1.5	350	0.036	37	270200285	245*121	11.5*18	B
NS-OCL-400A-EISA-0.032mH	350	1.5	400	0.032	45.2	300215300	275*149	11.5*18	B
NS-OCL-450A-EISA-0.028mH	400	1.5	450	0.028	52	300240300	275*164	11.5*18	B
NS-OCL-500A-EISA-0.0255mH	450	1.5	500	0.0255	53	300240300	275*164	11.5*18	B
NS-OCL-560A-EISA-0.0225mH	500	1.5	560	0.0225	61.5	350225320	325*149	11.5*18	B
NS-OCL-630A-EISA-0.02mH	560	1.5	630	0.02	62	350225320	325*149	11.5*18	B
NS-OCL-720A-EISA-0.0175mH	630	1.5	720	0.0175	73.4	350255320	325*169	11.5*18	B
NS-OCL-800A-EISA-0.016mH	710	1.5	800	0.016	85.8	350280365	325*174	11.5*18	B
NS-OCL-1000A-EISA-0.0126mH	900	1.5	1000	0.0126	88.8	350290365	325*174	11.5*18	B
NS-OCL-1200A-EISA-0.0105mH	1000	1.5	1200	0.0105	120	420290450	310*157	13*23	C
NS-OCL-1400A-EISA-0.09mH	1200	1.5	1400	0.009	126.5	420310450	310*157	13*23	C

输出电抗器参数及尺寸表，系统电压3-AC690V，压降：UD=1%(4V)，铜，绝缘等级：F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量 (mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*W1)	安装孔径 (A*B)	图号
NS-OCL-20A-EISC-0.64mH	15	2	20	0.64	4.2	150100190	137*53	6*11	A
NS-OCL-30A-EISC-0.42mH	18.5/22	2	30	0.42	6.6	180115220	165*67	8*14	A
NS-OCL-40A-EISC-0.32mH	30	2	40	0.32	9.3	180135220	165*85	8*14	A
NS-OCL-50A-EISC-0.255mH	37	2	50	0.255	9.7	180135220	165*85	8*14	A
NS-OCL-60A-EISC-0.21mH	45	2	60	0.21	10	180135220	165*85	8*14	A
NS-OCL-70A-EISC-0.18mH	55	2	70	0.18	16.2	230140190	210*90	8*14	B
NS-OCL-90A-EISC-0.14mH	75	2	90	0.14	16.5	230140190	210*90	8*14	B
NS-OCL-110A-EISC-0.115mH	90	2	110	0.115	17	230140190	210*90	8*14	B
NS-OCL-150A-EISC-0.085mH	110/132	2	150	0.085	21.6	230155220	210*95	8*14	B
NS-OCL-200A-EISC-0.064mH	160	2	200	0.064	25.8	230180220	210*115	8*14	B
NS-OCL-250A-EISC-0.05mH	200	2	250	0.05	29.5	230190220	210*125	8*14	B
NS-OCL-300A-EISC-0.042mH	250	2	300	0.042	37.5	270200240	245*131	11.5*18	B
NS-OCL-350A-EISC-0.036mH	315	1.5	350	0.036	40.5	270200240	245*131	11.5*18	B
NS-OCL-400A-EISC-0.062mH	350	1.5	400	0.032	46.5	270205285	245*131	11.5*18	B
NS-OCL-450A-EISC-0.028mH	400	1.5	450	0.028	47.8	270205285	245*131	11.5*18	B
NS-OCL-500A-EISC-0.0255mH	450	1.5	500	0.0255	57.8	300230300	275*164	11.5*18	B
NS-OCL-560A-EISC-0.0225mH	500	1.5	560	0.0225	60	300230300	275*164	11.5*18	B
NS-OCL-630A-EISC-0.02mH	560	1.5	630	0.02	63.7	300240300	275*164	11.5*18	B
NS-OCL-720A-EISC-0.0175mH	630	1.5	720	0.0175	83.5	350250320	325*174	11.5*18	B
NS-OCL-800A-EISC-0.016mH	710	1.5	800	0.016	89	350265320	325*174	11.5*18	B
NS-OCL-1000A-EISC-0.0126mH	900	1.5	1000	0.0126	102.5	350270365	325*174	11.5*18	B
NS-OCL-1200A-EISC-0.0105mH	1000	1.5	1200	0.0105	142.5	420290400	310*182	13*23	C
NS-OCL-1400A-EISC-0.009mH	1200	1.5	1400	0.009	164.5	420305400	310*182	13*23	C

输出电抗器参数及尺寸表，系统电压3-AC690V，压降：UD=2%(8V)，铝，绝缘等级：F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量(mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*W1)	安装孔径 (A*B)	图号
NS-OCL-20A-EISA-1.28mH	15	2	20	1.28	8.5	180135220	165*87	8*14	A
NS-OCL-30A-EISA-0.85mH	18.5/22	2	30	0.85	10.2	180145220	165*97	8*14	A
NS-OCL-40A-EISA-0.64mH	30	2	40	0.64	12.6	230135245	210*78	8*14	A
NS-OCL-50A-EISA-0.51mH	37	2	50	0.51	15	230145245	210*88	8*14	A
NS-OCL-60A-EISA-0.425mH	45	2	60	0.425	15.2	230145245	210*88	8*14	A
NS-OCL-70A-EISA-0.365mH	55	2	70	0.365	17.2	230155245	210*98	8*14	A
NS-OCL-90A-EISA-0.282mH	75	2	90	0.282	19.4	230155270	210*98	8*14	A
NS-OCL-110A-EISA-0.23mH	90	2	110	0.23	27	270175240	245*111	11.5*18	B
NS-OCL-150A-EISA-0.17mH	110/132	2	150	0.17	34	270195240	245*131	11.5*18	B
NS-OCL-200A-EISA-0.128mH	160	2	200	0.128	43.3	270210285	245*141	11.5*18	B
NS-OCL-250A-EISA-0.102mH	200	2	250	0.102	47.9	270220285	245*151	11.5*18	B
NS-OCL-300A-EISA-0.085mH	250	2	300	0.085	58.4	300245300	275*179	11.5*18	B
NS-OCL-350A-EISA-0.073mH	315	1.5	350	0.073	59.5	300245300	275*179	11.5*18	B
NS-OCL-400A-EISA-0.064mH	350	1.5	400	0.064	70	350230320	325*164	11.5*18	B
NS-OCL-450A-EISA-0.0565mH	400	1.5	450	0.0565	79	350250365	325*164	11.5*18	B
NS-OCL-500A-EISA-0.051mH	450	1.5	500	0.051	88	350265365	325*179	11.5*18	B
NS-OCL-560A-EISA-0.0455mH	500	1.5	560	0.0455	89.5	350265365	325*179	11.5*18	B
NS-OCL-630A-EISA-0.04mH	560	1.5	630	0.04	90.8	350265365	325*179	11.5*18	B
NS-OCL-720A-EISA-0.035mH	630	1.5	720	0.035	115.5	420265400	310*167	13*23	C
NS-OCL-800A-EISA-0.032mH	710	1.5	800	0.032	131	420295400	310*187	13*23	C
NS-OCL-1000A-EISA-0.0255mH	900	1.5	1000	0.0255	146.5	420310450	310*187	13*23	C
NS-OCL-1200A-EISA-0.0212mH	1000	1.5	1200	0.0212	152	420310450	310*187	13*23	C
NS-OCL-1400A-EISA-0.0182mH	1200	1.5	1400	0.0182	184	420360520	357*207	13*23	D

输出电抗器参数及尺寸表，系统电压3-AC690V，压降：UD=2%(8V)，铜，绝缘等级:F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量(mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*W1)	安装孔径(A*B)	图号
NS-OCL-20A-EISC-1.28mH	15	2	20	1.28	6.7	180115220	165*67	8*14	A
NS-OCL-30A-EISC-0.85mH	18.5/22	2	30	0.85	9.6	180135220	165*85	8*14	A
NS-OCL-40A-EISC-0.64mH	30	2	40	0.64	13.6	230135245	210*78	8*14	A
NS-OCL-50A-EISC-0.51mH	37	2	50	0.51	16	230145245	210*88	8*14	A
NS-OCL-60A-EISC-0.425mH	45	2	60	0.425	16.6	230145245	210*88	8*14	A
NS-OCL-70A-EISC-0.365mH	55	2	70	0.365	19.2	230160245	210*98	8*14	A
NS-OCL-90A-EISC-0.282mH	75	2	90	0.282	21.6	230160270	210*98	8*14	A
NS-OCL-110A-EISC-0.23mH	90	2	110	0.23	29.7	270165240	245*111	11.5*18	B
NS-OCL-150A-EISC-0.17mH	110/132	2	150	0.17	36.8	270190240	245*131	11.5*18	B
NS-OCL-200A-EISC-0.128mH	160	2	200	0.128	47.5	270205240	245*141	11.5*18	B
NS-OCL-250A-EISC-0.102mH	200	2	250	0.102	52.6	270215285	245*151	11.5*18	B
NS-OCL-300A-EISC-0.085mH	250	2	300	0.085	63.5	300240300	275*179	11.5*18	B
NS-OCL-350A-EISC-0.073mH	315	1.5	350	0.073	66.9	300240300	275*179	11.5*18	B
NS-OCL-400A-EISC-0.064mH	350	1.5	400	0.064	78	350240320	325*164	11.5*18	B
NS-OCL-450A-EISC-0.0565mH	400	1.5	450	0.0565	80	350240320	325*164	11.5*18	B
NS-OCL-500A-EISC-0.051mH	450	1.5	500	0.051	91	350250320	325*179	11.5*18	B
NS-OCL-560A-EISC-0.0455mH	500	1.5	560	0.0455	96	350250320	325*179	11.5*18	B
NS-OCL-630A-EISC-0.04mH	560	1.5	630	0.04	106	350265365	325*179	11.5*18	B
NS-OCL-720A-EISC-0.035mH	630	1.5	720	0.035	131	420265400	310*167	13*23	C
NS-OCL-800A-EISC-0.032mH	710	1.5	800	0.032	146.5	420290400	310*187	13*23	C
NS-OCL-1000A-EISC-0.0255mH	900	1.5	1000	0.0255	171	420300520	357*167	13*23	D
NS-OCL-1200A-EISC-0.0212mH	1000	1.5	1200	0.0212	185	420310520	357*167	13*23	D
NS-OCL-1400A-EISC-0.0182mH	1200	1.5	1400	0.0182	223	420360520	357*207	13*23	D

输出电抗器参数及尺寸表，系统电压3-AC1140V，压降：UD=1%(6.6V)，铝，绝缘等级：F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量 (mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*W1)	安装孔径 (A*B)	图号
NS-OCL-50A-EISA-0.42mH	75	2	50	0.42	12.9	230135245	210*78	8*14	A
NS-OCL-60A-EISA-0.35mH	90	2	60	0.35	13	230135245	210*78	8*14	A
NS-OCL-75A-EISA-0.28mH	110	2	75	0.28	17.3	230155245	210*98	8*14	A
NS-OCL-90A-EISA-0.233mH	132	2	90	0.233	19.3	230155270	210*98	8*14	A
NS-OCL-110A-EISA-0.19mH	160	2	110	0.19	25.5	270170240	245*106	11.5*18	B
NS-OCL-150A-EISA-0.14mH	200	2	150	0.14	30.2	270190240	245*126	11.5*18	B
NS-OCL-200A-EISA-0.105mH	280	2	200	0.105	39.5	270200285	245*131	11.5*18	B
NS-OCL-250A-EISA-0.084mH	350	1.5	250	0.084	44	270210285	245*141	11.5*18	B
NS-OCL-300A-EISA-0.07mH	450	1.5	300	0.07	51.6	300230300	275*164	11.5*18	B
NS-OCL-350A-EISA-0.06mH	500	1.5	350	0.06	52.6	300230300	275*164	11.5*18	B
NS-OCL-400A-EISA-0.0525mH	630	1.5	400	0.0525	58.3	300240300	275*174	11.5*18	B
NS-OCL-500A-EISA-0.042mH	710	1.5	500	0.042	76.5	350250320	325*174	11.5*18	B
NS-OCL-560A-EISA-0.0375mH	800	1.5	560	0.0375	84.5	350260365	325*174	11.5*18	B
NS-OCL-630A-EISA-0.0333mH	900	1.5	630	0.0333	85.7	350260365	325*174	11.5*18	B
NS-OCL-720A-EISA-0.0292mH	1000	1.5	720	0.0292	95.7	350275365	325*189	11.5*18	B
NS-OCL-800A-EISA-0.0262mH	1200	1.5	800	0.0262	99	350300365	325*189	11.5*18	B
输出电抗器参数及尺寸表，系统电压3-AC1140V，压降：UD=1%(6.6V)，铜，绝缘等级：F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量 (mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*W1)	安装孔径 (A*B)	图号
NS-OCL-50A-EISC-0.42mH	75	2	50	0.42	10.6	180135220	165*85	8*14	A
NS-OCL-60A-EISC-0.35mH	90	2	60	0.35	14.7	230135245	210*78	8*14	A
NS-OCL-75A-EISC-0.28mH	110	2	75	0.28	17.6	230145245	210*88	8*14	A
NS-OCL-90A-EISC-0.233mH	132	2	90	0.233	20.4	230160245	210*98	8*14	A
NS-OCL-110A-EISC-0.19mH	160	2	110	0.19	23.3	230160220	210*100	8*14	B
NS-OCL-150A-EISC-0.14mH	200	2	150	0.14	26.6	230165220	210*100	8*14	B
NS-OCL-200A-EISC-0.105mH	280	2	200	0.105	37	270195240	245*126	11.5*18	B
NS-OCL-250A-EISC-0.084mH	350	1.5	250	0.084	44	270210240	245*141	11.5*18	B
NS-OCL-300A-EISC-0.07mH	450	1.5	300	0.07	50.7	270215285	245*141	11.5*18	B
NS-OCL-350A-EISC-0.06mH	500	1.5	350	0.06	54.2	270215285	245*141	11.5*18	B
NS-OCL-400A-EISC-0.0525mH	630	1.5	400	0.0525	63.2	300230300	275*164	11.5*18	B
NS-OCL-500A-EISC-0.042mH	710	1.5	500	0.042	78.2	350235320	325*159	11.5*18	B
NS-OCL-560A-EISC-0.0375mH	800	1.5	560	0.0375	85	350250320	325*174	11.5*18	B
NS-OCL-630A-EISC-0.0333mH	900	1.5	630	0.0333	91	350260320	325*174	11.5*18	B
NS-OCL-720A-EISC-0.0292mH	1000	1.5	720	0.0292	104	350270365	325*174	11.5*18	B
NS-OCL-800A-EISC-0.0262mH	1200	1.5	800	0.0262	112.5	350285265	325*189	11.5*18	B

输出电抗器参数及尺寸表，系统电压3-AC1140V，压降：UD=2%(13.2V)，铝，绝缘等级：F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量(mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*WI)	安装孔径(A*B)	图号
NS-OCL-50A-EISA-0.84mH	75	2	50	0.84	19.5	230155270	210*98	8*14	A
NS-OCL-60A-EISA-0.7mH	90	2	60	0.7	22.8	270150300	245*99	11.5*18	A
NS-OCL-75A-EISA-0.56mH	110	2	75	0.56	27.8	270165300	245*114	11.5*18	A
NS-OCL-90A-EISA-0.466mH	132	2	90	0.466	29.2	270165300	245*114	11.5*18	A
NS-OCL-110A-EISA-0.38mH	160	2	110	0.382	43.7	270205240	245*141	11.5*18	B
NS-OCL-150A-EISA-0.28mH	200	2	150	0.28	50.8	300215300	275*164	11.5*18	B
NS-OCL-200A-EISA-0.121mH	280	2	200	0.21	62	300250300	275*184	11.5*18	B
NS-OCL-250A-EISA-0.168mH	350	1.5	250	0.168	75.4	350240320	325*174	11.5*18	B
NS-OCL-300A-EISA-0.14mH	450	1.5	300	0.14	82.5	350260320	325*184	11.5*18	B
NS-OCL-350A-EISA-0.12mH	500	1.5	350	0.12	92.3	350260365	325*184	11.5*18	B
NS-OCL-400A-EISA-0.105mH	630	1.5	400	0.105	94.5	350260365	325*184	11.5*18	B
NS-OCL-500A-EISA-0.084mH	710	1.5	500	0.084	124	420275400	310*177	13*23	C
NS-OCL-560A-EISA-0.075mH	800	1.5	560	0.075	142.8	420295400	310*197	13*23	C
NS-OCL-630A-EISA-0.0665mH	900	1.5	630	0.0665	143.5	420295400	310*197	13*23	C
NS-OCL-720A-EISA-0.0584mH	1000	1.5	720	0.0584	160.7	420310520	357*207	13*23	D
NS-OCL-800A-EISA-0.0525mH	1200	1.5	800	0.0525	161.8	420330520	357*207	13*23	D
输出电抗器参数及尺寸表，系统电压3-AC1140V，压降：UD=2%(13.2V)，铜，绝缘等级：F级
电抗器规格型号	适配六脉冲整流功率 (KW)	载波频率 (KHz)	额定电流 (A)	电感量 (mH)	重量 (Kg)	外形尺寸 (LWH)	安装尺寸 (L1*W1)	安装孔径 (A*B)	图号
NS-OCL-50A-EISC-0.84mH	75	2	50	0.84	20.6	230160245	210*98	8*14	A
NS-OCL-60A-EISC-0.7mH	90	2	60	0.7	22.4	230160270	210*98	8*14	A
NS-OCL-75A-EISC-0.56mH	110	2	75	0.56	31	270165300	245*114	11.5*18	A
NS-OCL-90A-EISC-0.466mH	132	2	90	0.466	33	270165300	245*114	11.5*18	A
NS-OCL-110A-EISC-0.495mH	160	2	110	0.38	41	270205240	245*141	11.5*18	B
NS-OCL-150A-EISC-0.28mH	200	2	150	0.28	53	270220285	245*151	11.5*18	B
NS-OCL-200A-EISC-0.21mH	280	2	200	0.21	66.7	300240300	275*184	11.5*18	B
NS-OCL-250A-EISC-0.168mH	350	1.5	250	0.168	80.2	350230320	325*174	11.5*18	B
NS-OCL-300A-EISC-0.14mH	450	1.5	300	0.14	91.6	350240320	325*184	11.5*18	B
NS-OCL-350A-EISC-0.12mH	500	1.5	350	0.12	97	350240320	325*184	11.5*18	B
NS-OCL-400A-EISC-0.105mH	630	1.5	400	0.105	109.3	350250365	325*184	11.5*18	B
NS-OCL-500A-EISC-0.084mH	710	1.5	500	0.084	139.4	420265400	310*177	13*23	C
NS-OCL-560A-EISC-0.075mH	800	1.5	560	0.075	154	420290400	310*197	13*23	C
NS-OCL-630A-EISC-0.0665mH	900	1.5	630	0.0665	166.3	420300400	310*197	13*23	C
NS-OCL-720A-EISC-0.0584mH	1000	1.5	720	0.0584	183	420300520	357*207	13*23	D
NS-OCL-800A-EISC-0.0525mH	1200	1.5	800	0.0525	197	420310520	357*207	13*23	D

上一篇：经典款输出电抗器NS-OCL

下一篇：没有了

全国服务热线 021-34620385 021-34620382

产品系列

电抗器系列滤波器系列能耗制动变压器系列

联系我们

联系人：刘南风
地址：上海市奉贤区张塘牛桥951号
电话：021-34620385 021-34620382
手机：13918670207(微信同号) 15901982384
邮箱：275110813@qq.com

微信公众号
