全新电路设计 , 确保性能
安装于变频器的输出侧
优异的噪声抑制能力
有效减少变频器电磁干扰
外壳绝缘处理 , 提高实用安全性
电镀底盖 , 保证高频效果
体积更小 , 节约空间
高强度端子护盒 , 安全可靠
额定电流 5 -1200a
为变频器及干扰特别严重的场合设计
优秀的传导滤波效果
可替代大部分进口原装滤波器
被广泛应用于变频器，电机驱动，电梯等设备。
技术参数
额定电压： 380/440VAC
工作频率： 50/60Hz
工作温度： -25 º C~+85 º C
试验电压：线 --- 线： 1500VDC
60S ）线 --- 地： 2500VDC
绝缘电阻： >3000M Ω @100VDC
过载： 开机瞬间允许通过 4 倍工作电流 ,1.4 倍工作电流 1 分钟 ( 每小时一次 .)
输出滤波器型号
滤波器型号 |
额定电流 @40 º C |
适应容量 KW |
外型尺寸 |
Cy(nF) |
NS-DFO -5A |
5A |
0.75/1.5 |
NS-1 |
--- |
NS-DFO -8A |
8A |
2.2/3.7 |
NS-1 |
--- |
NS-DFO -16A |
16A |
5.5/7.5 |
NS-2 |
--- |
NS-DFO -30A |
30A |
11/14 |
NS-2 |
--- |
NS-DFO -45A |
45A |
18.5/22 |
NS-2 |
--- |
NS-DFO -75A |
75A |
30/37 |
NS-3 |
--- |
NS-DFO -100A |
100A |
45 |
NS-3 |
--- |
NS-DFO -120A |
120A |
55 |
NS-3 |
--- |
NS-DFO -150A |
150A |
75 |
NS-4 |
--- |
NS-DFO -200A |
200A |
90 |
NS-4 |
--- |
NS-DFO -300A |
300A |
150 |
NS-5 |
--- |
NS-DFO -420A |
420A |
210 |
NS-5 |
--- |
NS-DFO -500A |
500A |
260 |
NS-6 |
--- |
NS-DFO -630A |
630A |
315 |
NS-6 |
--- |
NS-DFO -800A |
800A |
420 |
NS-7 |
--- |
NS-DFO -1000A |
1000A |
450 |
NS-7 |
--- |
NS-DFO -1200A |
1200A |
500 |
NS-7 |
--- |
备注：大于 1200A 客户要提前预定。

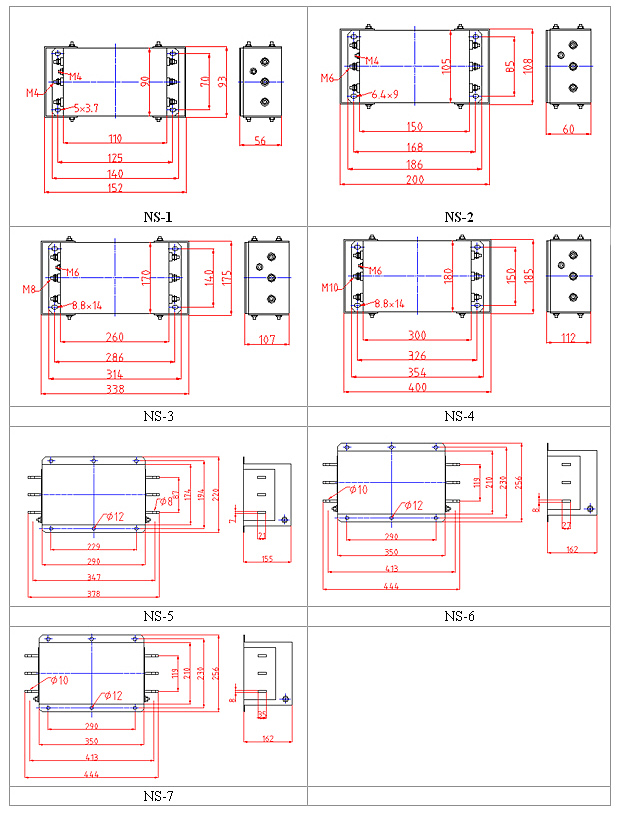

外型尺寸（单位 MM ）及外形尺寸图
