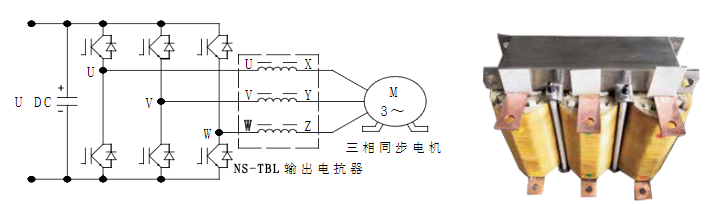

■ 永磁同步电机高频铁芯输出电抗器接线示意

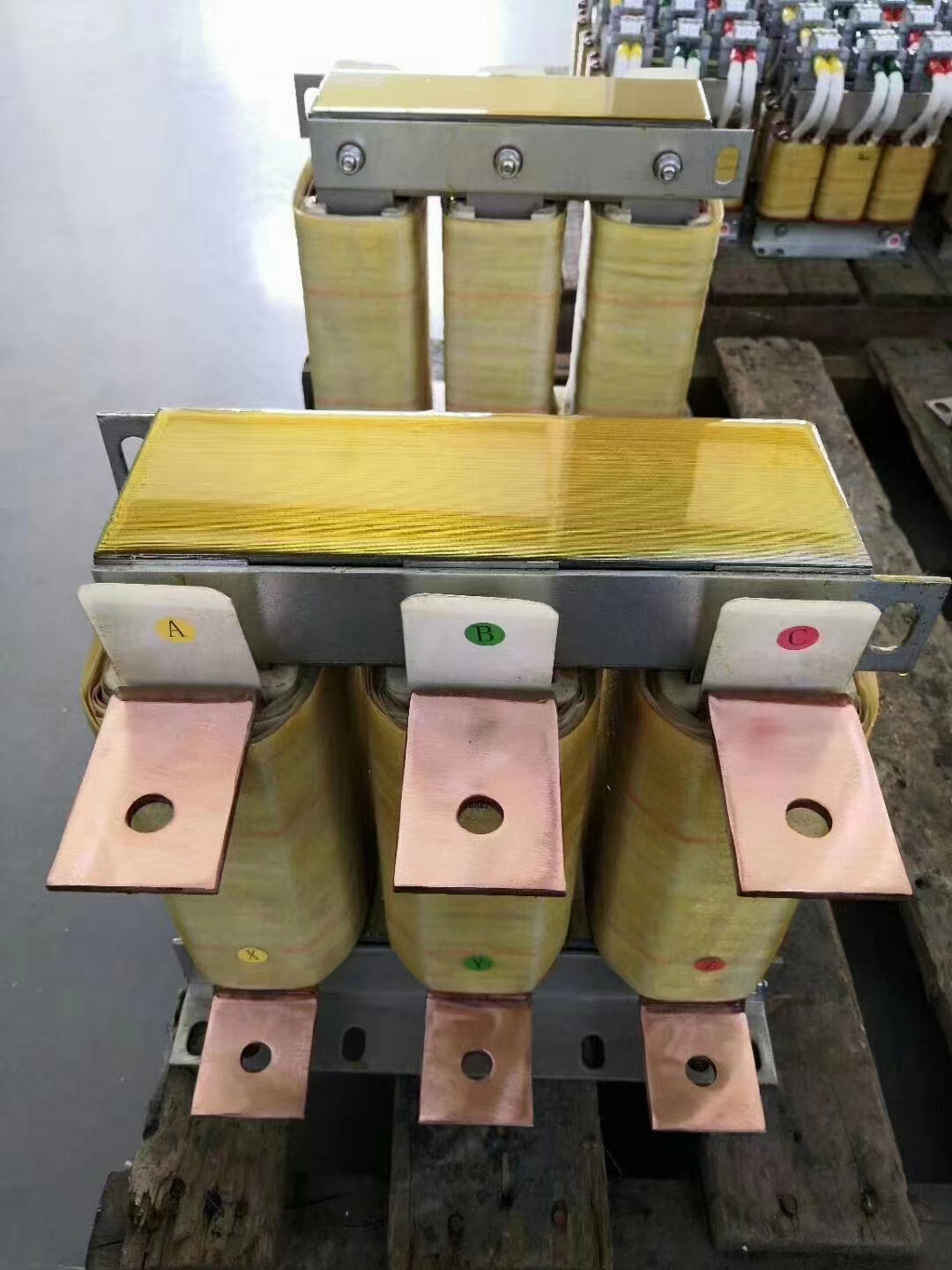

■ 产品用途
永磁同步电机用高频输出电抗器安装在变频驱动器/永磁同步离心式压缩机/磁悬浮鼓风机等永磁同步电机驱动器输出侧，主要作用是抑制开关频率纹波电流衍生的高次谐波电流输出对同步电机的影响导致电机发热，起到保护变频驱动器，减小设备损耗及噪声，保护电机绝缘的作用。
■ 产品选型
对于变频器驱动永磁同步电机使用的NS-TBL系列输出电抗器，可根据用户实际应用进行设计选择 适合系统所需要的滤波电感。订货时需提供以下参数：
1、系统的额定交流电压。
2、驱动器功率。
3、最大工作频率。
4、最小开关频率。
5、同步电机的定子电感量。
■ 产品工艺
1、电抗器根据基波频率及载波频率的高低选择优质有取向硅钢片或者铁硅磁粉芯，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。
■ 性能参数
1、额定电压：3-AC380V(直流母线电压≤DC800V)
2、基波频率：50-2000Hz
3、载波频率：≤30KHz
4、使用海拔：≤2000m
5、绝缘电阻：>100MΩ
6、噪音：<80dB
7、防护等级：IP00
8、绝缘等级：F/H级
9、抗电强度：AC3000V/50HZ/5mA/60s无飞弧击穿
10、温升：按照GB6450-86
11、使用环境：-25℃~55℃
12、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。
■ 型号含义

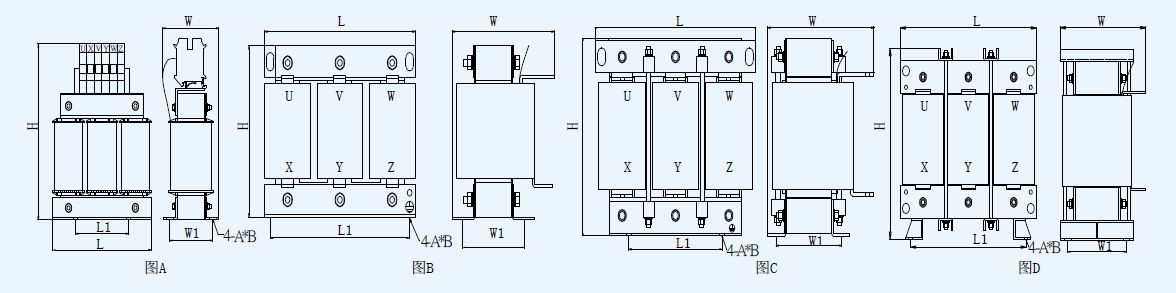

■ 产品外形结构示意图
■ 产品选型参数及尺寸
| 永磁同步电机输出电抗器部分参数及尺寸表，系统电压3-AC380V，绝缘等级：H级 | ||||||||||
| 电抗器规格型号 | 适配驱动器 功率（KW） |
工作 频率 （Hz) |
载波 频率 （KHz) |
额定 电流 (A) |
电感量 （mH) |
重量 （Kg) |
外形尺寸 （L*W*H） |
安装尺寸 （L1*W1） |
安装孔径 （A*B) |
图 号 |
| NS-TBL-15A-EISC-0.4mH | 7.5 | 1600 | 16 | 15 | 0.4 | 2 | 140*75*160 | 100*52 | 6*11 | A |
| NS-TBL-50A-EISC-0.2mH | 22 | 1666 | 12 | 50 | 0.2 | 8.5 | 205*150*220 | 180*80 | 8*14 | A |
| NS-TBL-100A-EISC-0.2mH | 45 | 1200 | 10 | 100 | 0.2 | 20 | 250*155*230 | 160*99 | 8*14 | C |
| NS-TBL-150A-EISC-0.075mH | 75 | 1000 | 12 | 150 | 0.075 | 20 | 250*155*230 | 160*99 | 8*14 | C |
| NS-TBL-200A-EISC-0.11mH | 90 | 800 | 10 | 200 | 0.11 | 61 | 300*220*305 | 275*164 | 11.5*18 | B |
| NS-TBL-250A-EISC-0.1mH | 110 | 800 | 10 | 250 | 0.1 | 93 | 350*230*350 | 325*174 | 11.5*18 | B |
| NS-TBL-350A-EISC-0.075mH | 160 | 1000 | 12 | 350 | 0.075 | 60 | 300*220*275 | 210*130 | 11.5*18 | C |
| NS-TBL-630A-EISC-0.04mH | 315 | 1000 | 8 | 630 | 0.04 | 179 | 420*280*490 | 310*192 | 13*23 | C |
| NS-TBL-700A-EISC-0.04mH | 355 | 300 | 4 | 700 | 0.04 | 82.5 | 420*310*570 | 357*167 | 13*23 | D |
| NS-TBL-1200A-EISA-0.018mH | 630 | 200 | 4 | 1200 | 0.018 | 132 | 420*360*540 | 357*207 | 13*23 | D |

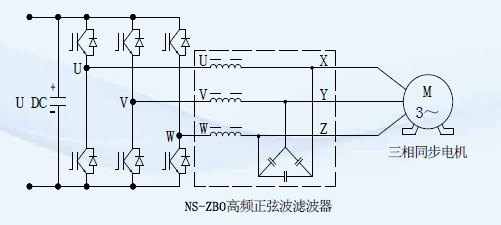

■ 永磁同步电机高频铁芯正弦波滤波器接线示意
■ 产品用途
永磁同步电机高频正弦波滤波器安装在变频驱动器/永磁同步离心式压缩机/磁悬浮鼓风机等永磁同步电机驱动器输出侧，主要作用是抑制开关频率纹波电流衍生的高次谐波电流输出对同步电机的影响导致电机发热，同时降低传动系统DV/DT,使THDI≤5%，DV/DT≤500V/us,起到保护变频驱动器，减小设备损耗及噪声，保护电机绝缘的作用。
■ 产品选型
对于变频器驱动永磁同步电机使用的OSF系列高频正弦波滤波器，可根据用户实际应用进行设计选择适合系统所需的滤波电感及滤波电容组成LC正弦波滤波器。订货需提供以下参数：
1、系统的额定交流电压。
2、驱动器功率。
3、最大工作频率。
4、最小开关频率。
■ 产品工艺
1、滤波器根据基波频率及载波频率的高低选择优质有取向硅钢片或者铁硅磁粉芯，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。
■ 性能参数
1、额定电压：3-AC380V(直流母线电压≤DC800V)
2、基波频率：50-2000Hz
3、载波频率：≤30KHz
4、使用海拔：≤2000m
5、绝缘电阻：>100MΩ
6、噪 音：<80dB
7、防护等级：IP00
8、绝缘等级：F/H级
9、抗电强度：AC3000V/50HZ/5mA/60s无飞弧击穿
10、温 升：按照GB6450-86
11、使用环境：-25℃~55℃
12、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

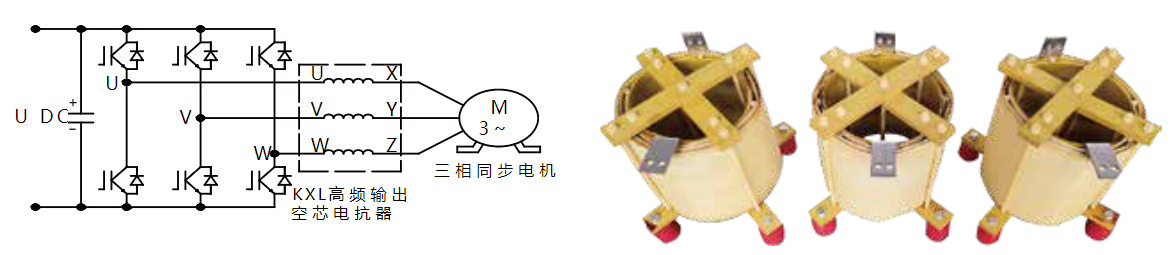

■ 永磁同步电机高频空芯电抗器接线示意
■ 产品用途
永磁同步电机用高频空芯输出电抗器安装在变频驱动器/永磁同步离心式压缩机/磁悬浮鼓风 机等永磁同步电机驱动器输出侧，主要作用是抑制开关频率纹波电流衍生的高次谐波电流输 出对同步电机的影响导致电机发热，起到保护变频驱动器，减小设备损耗及噪声，保护电机 绝缘的作用。
■ 产品选型
对于变频器驱动永磁同步电机使用的KXL系列空芯输出电抗器，可根据用户实际应用进行设计
选择适合系统所需要的滤波电感。空芯电抗器针对工作频率特别高的驱动器系统设计，其优
点在于无铁芯，在任何高频工作下磁路部分无损耗，电感几乎是恒定的并且不饱和，在高频
下使用噪音低，损耗小，温升低。订货时需提供以下参数：
1、系统的额定交流电压。2、动器功率。3、最大工作频率。4、最小开关频率。5、同步电机
的定子电感量。
■ 产品工艺
高频空芯电抗器根据基波频率和载波频率的高低及集肤效应选择单股或者多股导线进行绕 制，使导线损耗降到最低，并且经过合理优化的设计，使用效率更高，更加节能。线圈采用 F、H级绝缘系统，大大提高了长期运行的可靠性。均采用真空压力浸漆工艺（VPI），经高温 热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高。
■ 性能参数
1、额定电压：3-AC380V(直流母线电压≤DC800V)
2、基波频率：50-10000Hz
3、载波频率：≤30KHz
4、使用海拔：≤2000m
5、绝缘电阻：>100MΩ
6、噪 音：<65dB
7、绝缘等级：F/H级
8、抗电强度：AC3000V/50HZ/5mA/60s无飞弧击穿
9、温 升：按照GB6450-86
10、使用环境：-25℃~55℃
11、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

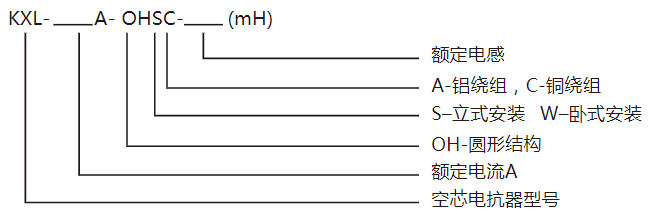

■ 型号含义
