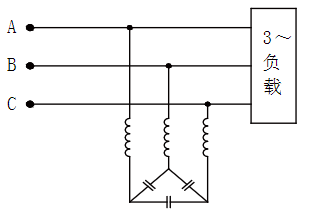

■ 三相串联电抗器接线示意图

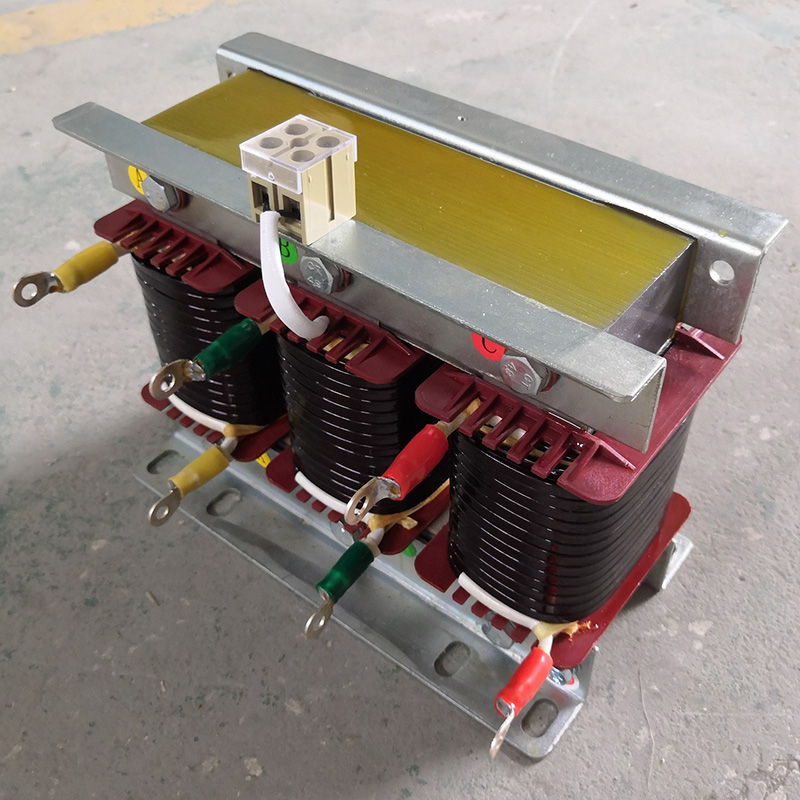

■ 产品用途
在电力系统,由于大量可控硅整流设备的集中使用,因可控硅调整控制角而对电网造成高次谐波和严重的波形畸变,致使用于无功补偿的电容柜不能正常投入使用,造成功率因数低下,我公司生产一种在低压侧消除高次谐波铁芯电抗器,该铁芯电抗器用于低压无功补偿中,与电容器相串联,当低压电网中有大量整流、交流装置等谐波源时,其产生的高次谐波会严重危害主变及其它电器设备的安全运行,电抗器与电容器相串联后,能有效地吸收电网谐波,改善系统的电压波,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。
■ 产品选型
在补偿装置中一般都装设有串联电抗器,它的作用主要有两点:一是限制合闸涌流,二是抑制供电系统的高次谐波,用来保护电容器。只有科学、合理的选用电抗器才能确保补偿装置的安全运行,串联电抗器应选用合适的电抗率(一般电抗率有5.67%-谐振频率210Hz, 7%-谐振频率189Hz,14%-谐振频率134Hz),使电容器的回路在某次谐波频率下为感性,消除系统发生谐振,(一般情况下以5次、7次谐波背景的选用7%电抗率,3次谐波背景的选用14%电抗率。)。
■ 产品工艺
1、铁芯采用优质硅钢片,芯柱经多个气隙分成均匀小块,气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统,大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺(VPI),经高温热烘固化后产品在运行中大大减少了噪音和震动,产品整体机械强度高,防潮性能好。大大提高了长期运行的可靠性。
4、温升低,损耗小,综合利用率高,便于安装。
■ 性能参数
1、额定工作电压:AC400V/690V
2、使用海拔:≤2000m
3、绝缘电阻:>100MΩ
4、噪 音:<65dB
5、防护等级:IP00
6、绝缘等级:H级
7、抗电强度:AC3000V /50HZ/5mA/60s无飞弧击穿
8、温 升:≤80K
9、使用环境:-25℃~55℃
10、温控开关:默认出厂设置150℃常闭温控开关
11、产品执行标准:GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。
■ 型号含义

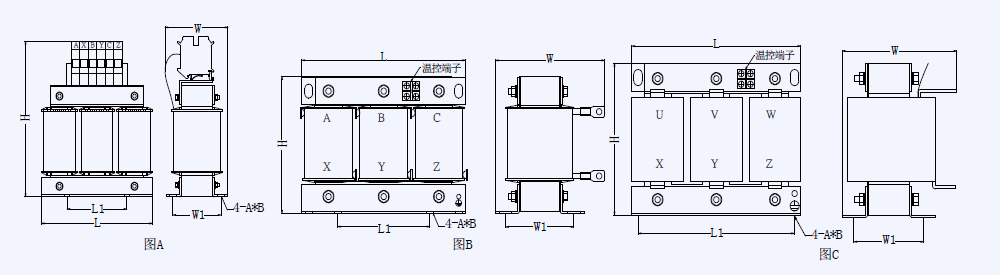

■ 产品外形结构示意图
■ 产品选型参数及尺寸
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC440V/450V/480V,铝,绝缘等级:H 级 |
||||||||
适配电容器 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
5 |
NS-CKSGL-0.3/0.48-6% |
0.3 |
6 |
5 |
150*110*180 |
137*67 |
6*11 |
A |
10 |
NS-CKSGL-0.6/0.48-6% |
0.6 |
6 |
8.8 |
195*130*200 |
135*88 |
8*14 |
A |
15 |
NS-CKSGL-0.9/0.48-6% |
0.9 |
6 |
9.2 |
195*130*200 |
135*88 |
8*14 |
A |
20 |
NS-CKSGL-1.2/0.48-6% |
1.2 |
6 |
10.8 |
195*155*160 |
135*98 |
8*14 |
B |
25 |
NS-CKSGL-1.5/0.48-6% |
1.5 |
6 |
13.4 |
240*160*190 |
135*90 |
10*18 |
B |
30 |
NS-CKSGL-1.8/0.48-6% |
1.8 |
6 |
15.7 |
240*170*190 |
135*100 |
10*18 |
B |
40 |
NS-CKSGL-2.4/0.48-6% |
2.4 |
6 |
16.3 |
240*170*190 |
135*100 |
10*18 |
B |
50 |
NS-CKSGL-3.0/0.48-6% |
3 |
6 |
20.6 |
240*180*215 |
135*110 |
10*18 |
B |
60 |
NS-CKSGL-3.6/0.48-6% |
3.6 |
6 |
24 |
240*190*225 |
135*120 |
10*18 |
B |
80 |
NS-CKSGL-4.8/0.48-6% |
4.8 |
6 |
36.4 |
300*220*265 |
275*142 |
11.5*18 |
B |
100 |
NS-CKSGL-6.0/0.48-6% |
6 |
6 |
41.8 |
300*200*265 |
275*154 |
11.5*18 |
C |
120 |
NS-CKSGL-7.2/0.48-6% |
7.2 |
6 |
46 |
300*220*265 |
275*164 |
11.5*18 |
C |
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC440V/450V/480V,铝,绝缘等级:H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
5 |
NS-CKSGL-0.35/0.48-7% |
0.35 |
7 |
5.8 |
195*110*200 |
135*68 |
8*14 |
A |
10 |
NS-CKSGL-0.7/0.48-7% |
0.7 |
7 |
8.9 |
195*130*160 |
135*88 |
8*14 |
B |
15 |
NS-CKSGL-1.05/0.48-7% |
1.05 |
7 |
10.6 |
195*155*160 |
135*98 |
8*14 |
B |
20 |
NS-CKSGL-1.4/0.48-7% |
1.4 |
7 |
13.4 |
240*160*190 |
135*90 |
10*18 |
B |
25 |
NS-CKSGL-1.75/0.48-7% |
1.75 |
7 |
15.7 |
240*170*190 |
135*100 |
10*18 |
B |
30 |
NS-CKSGL-2.1/0.48-7% |
2.1 |
7 |
16.3 |
240*170*190 |
135*100 |
10*18 |
B |
40 |
NS-CKSGL-2.8/0.48-7% |
2.8 |
7 |
18.6 |
240*180*215 |
135*110 |
10*18 |
B |
50 |
NS-CKSGL-3.5/0.48-7% |
3.5 |
7 |
23.5 |
240*190*225 |
135*120 |
10*18 |
B |
60 |
NS-CKSGL-4.2/0.48-7% |
4.2 |
7 |
28.5 |
270*190*245 |
245*114 |
11.5*18 |
B |
80 |
NS-CKSGL-5.6/0.48-7% |
5.6 |
7 |
40.6 |
300*230*265 |
275*152 |
11.5*18 |
B |
100 |
NS-CKSGL-7.0/0.48-7% |
7 |
7 |
46 |
300*220*265 |
275*164 |
11.5*18 |
C |
120 |
NS-CKSGL-8.4/0.48-7% |
8.4 |
7 |
54 |
300*240*265 |
275*184 |
11.5*18 |
C |
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC525V,铝,绝缘等级:H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
5 |
NS-CKSGL-0.7/0.525-14% |
0.7 |
14 |
9.1 |
195*130*200 |
135*88 |
8*14 |
A |
10 |
NS-CKSGL-1.4/0.525-14% |
1.4 |
14 |
14.5 |
240*135*230 |
135*90 |
10*18 |
A |
15 |
NS-CKSGL-2.1/0.525-14% |
2.1 |
14 |
17.6 |
240*170*190 |
135*100 |
10*18 |
B |
20 |
NS-CKSGL-2.8/0.525-14% |
2.8 |
14 |
22.5 |
240*180*215 |
135*110 |
10*18 |
B |
25 |
NS-CKSGL-3.5/0.525-14% |
3.5 |
14 |
23.3 |
240*190*225 |
135*120 |
10*18 |
B |
30 |
NS-CKSGL-4.2/0.525-14% |
4.2 |
14 |
28.2 |
270*190*245 |
245*114 |
11.5*18 |
B |
40 |
NS-CKSGL-5.6/0.525-14% |
5.6 |
14 |
43.7 |
300*230*265 |
275*152 |
11.5*18 |
B |
50 |
NS-CKSGL-7.0/0.525-14% |
7 |
14 |
49 |
300*240*265 |
275*162 |
11.5*18 |
B |
60 |
NS-CKSGL-8.4/0.525-14% |
8.4 |
14 |
57.2 |
300*260*265 |
275*182 |
11.5*18 |
B |
80 |
NS-CKSGL-11.2/0.525-14% |
11.2 |
14 |
72.4 |
360*220*320 |
325*162 |
11.5*18 |
B |
100 |
NS-CKSGL-14/0.525-14% |
14 |
14 |
86 |
360*240*320 |
325*182 |
11.5*18 |
B |
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC440V/450V/480V,铜,绝缘等级:H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
5 |
NS-CKSG-0.3/0.48-6% |
0.3 |
6 |
5.1 |
150*110*180 |
137*67 |
6*11 |
A |
10 |
NS-CKSG-0.6/0.48-6% |
0.6 |
6 |
9.2 |
195*130*200 |
135*88 |
8*14 |
A |
15 |
NS-CKSG-0.9/0.48-6% |
0.9 |
6 |
9.7 |
195*130*200 |
135*88 |
8*14 |
A |
20 |
NS-CKSG-1.2/0.48-6% |
1.2 |
6 |
11.5 |
195*155*160 |
135*98 |
8*14 |
B |
25 |
NS-CKSG-1.5/0.48-6% |
1.5 |
6 |
14.7 |
240*160*190 |
135*90 |
10*18 |
B |
30 |
NS-CKSG-1.8/0.48-6% |
1.8 |
6 |
17 |
240*170*190 |
135*100 |
10*18 |
B |
40 |
NS-CKSG-2.4/0.48-6% |
2.4 |
6 |
18.3 |
240*170*190 |
135*100 |
10*18 |
B |
50 |
NS-CKSG-3.0/0.48-6% |
3 |
6 |
22.6 |
240*180*215 |
135*110 |
10*18 |
B |
60 |
NS-CKSG-3.6/0.48-6% |
3.6 |
6 |
26.3 |
240*190*225 |
135*120 |
10*18 |
B |
80 |
NS-CKSG-4.8/0.48-6% |
4.8 |
6 |
39 |
300*220*265 |
275*142 |
11.5*18 |
B |
100 |
NS-CKSG-6.0/0.48-6% |
6 |
6 |
43.8 |
300*230*265 |
275*152 |
11.5*18 |
B |
120 |
NS-CKSG-7.2/0.48-6% |
7.2 |
6 |
49 |
300*240*265 |
275*162 |
11.5*18 |
B |
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC440V/450V/480V,铜,绝缘等级:H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔径 |
图号 |
5 |
NS-CKSG-0.35/0.48-7% |
0.35 |
7 |
5.2 |
150*110*180 |
137*67 |
6*11 |
A |
10 |
NS-CKSG-0.7/0.48-7% |
0.7 |
7 |
9.3 |
195*130*200 |
135*88 |
8*14 |
A |
15 |
NS-CKSG-1.05/0.48-7% |
1.05 |
7 |
11.2 |
195*140*200 |
135*98 |
8*14 |
A |
20 |
NS-CKSG-1.4/0.48-7% |
1.4 |
7 |
14.2 |
240*160*190 |
135*90 |
10*18 |
B |
25 |
NS-CKSG-1.75/0.48-7% |
1.75 |
7 |
17.2 |
240*170*190 |
135*100 |
10*18 |
B |
30 |
NS-CKSG-2.1/0.48-7% |
2.1 |
7 |
17.5 |
240*170*190 |
135*100 |
10*18 |
B |
40 |
NS-CKSG-2.8/0.48-7% |
2.8 |
7 |
21 |
240*180*190 |
135*110 |
10*18 |
B |
50 |
NS-CKSG-3.5/0.48-7% |
3.5 |
7 |
25.7 |
240*190*225 |
135*120 |
10*18 |
B |
60 |
NS-CKSG-4.2/0.48-7% |
4.2 |
7 |
31 |
270*190*245 |
245*114 |
11.5*18 |
B |
80 |
NS-CKSG-5.6/0.48-7% |
5.6 |
7 |
44 |
300*230*265 |
275*152 |
11.5*18 |
B |
100 |
NS-CKSG-7.0/0.48-7% |
7 |
7 |
48.5 |
300*240*265 |
275*162 |
11.5*18 |
B |
120 |
NS-CKSG-8.4/0.48-7% |
8.4 |
7 |
57 |
300*260*265 |
275*182 |
11.5*18 |
B |
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC525V,铜,绝缘等级:H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔 |
图号 |
5 |
NS-CKSG-0.7/0.525-14% |
0.7 |
14 |
9.1 |
195*130*200 |
135*88 |
8*14 |
A |
10 |
NS-CKSG-1.4/0.525-14% |
1.4 |
14 |
14.5 |
240*135*230 |
135*90 |
10*18 |
A |
15 |
NS-CKSG-2.1/0.525-14% |
2.1 |
14 |
17.6 |
240*145*230 |
135*100 |
10*18 |
A |
20 |
NS-CKSG-2.8/0.525-14% |
2.8 |
14 |
21 |
240*180*190 |
135*110 |
10*18 |
B |
25 |
NS-CKSG-3.5/0.525-14% |
3.5 |
14 |
26 |
240*190*225 |
135*120 |
10*18 |
B |
30 |
NS-CKSG-4.2/0.525-14% |
4.2 |
14 |
31.2 |
270*190*245 |
245*114 |
11.5*18 |
B |
40 |
NS-CKSG-5.6/0.525-14% |
5.6 |
14 |
43.7 |
300*230*265 |
275*152 |
11.5*18 |
B |
50 |
NS-CKSG-7.0/0.525-14% |
7 |
14 |
49 |
300*240*265 |
275*162 |
11.5*18 |
B |
60 |
NS-CKSG-8.4/0.525-14% |
8.4 |
14 |
57.2 |
300*260*265 |
275*182 |
11.5*18 |
B |
80 |
NS-CKSG-11.2/0.525-14% |
11.2 |
14 |
72.4 |
360*240*320 |
325*162 |
11.5*18 |
B |
100 |
NS-CKSG-14/0.525-14% |
14 |
14 |
86 |
360*260*320 |
325*182 |
11.5*18 |
B |
■ 高性能箔绕三相串联电抗器参数
1、额定工作电压:AC400V/690V
2、使用海拔:≤2000m
3、绝缘电阻:>100MΩ
4、噪 音:<65dB
5、防护等级:IP00
6、绝缘等级:F/H级可选
7、抗电强度:AC3000V /50HZ/5mA/60s无飞弧击穿
8、温 升:额定电流时≤65K,可1.35倍电流下长期使用
9、线 性 度:1.8倍额定电流下电感量下跌≤5%
10、使用环境:-25℃~55℃
11、温控开关:默认出厂设置150℃常闭温控开关
12、产品执行标准:GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。
■ 产品选型参数及尺寸
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC440V/450V/480V,绝缘等级:F/H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔 |
图号 |
25 |
NS-CKSGL-1.5/0.48-6% |
1.5 |
6 |
17 |
240*150*220 |
135*92 |
10*18 |
C |
30 |
NS-CKSGL-1.8/0.48-6% |
1.8 |
6 |
19 |
240*160*220 |
135*102 |
10*18 |
C |
40 |
NS-CKSGL-2.4/0.48-6% |
2.4 |
6 |
22.3 |
240*170*220 |
135*112 |
10*18 |
C |
50 |
NS-CKSGL-3.0/0.48-6% |
3 |
6 |
25.6 |
240*180*220 |
135*122 |
10*18 |
C |
60 |
NS-CKSGL-3.6/0.48-6% |
3.6 |
6 |
30.7 |
270*175*245 |
245*116 |
11.5*18 |
C |
80 |
NS-CKSGL-4.8/0.48-6% |
4.8 |
6 |
37.2 |
270*190*290 |
245*121 |
11.5*18 |
C |
100 |
NS-CKSGL-6.0/0.48-6% |
6 |
6 |
41.8 |
270*200*290 |
245*131 |
11.5*18 |
C |
120 |
NS-CKSGL-7.2/0.48-6% |
7.2 |
6 |
46 |
300*200*300 |
275*144 |
11.5*18 |
C |
三相(共补)串联电抗器参数及尺寸表,电容电压 3-AC440V/450V/480V,绝缘等级:F/H 级 |
||||||||
适配电容 |
串联电抗器规格型号 |
电抗器容量 |
电抗率% |
重量 |
外形尺寸 |
安装尺寸 |
安装孔 |
图号 |
25 |
NS-CKSGL-1.75/0.48-7% |
1.75 |
7 |
19.5 |
240*160*220 |
135*102 |
10*18 |
C |
30 |
NS-CKSGL-2.1/0.48-7% |
2.1 |
7 |
20 |
240*160*220 |
135*102 |
10*18 |
C |
40 |
NS-CKSGL-2.8/0.48-7% |
2.8 |
7 |
24 |
240*150*220 |
135*107 |
10*18 |
C |
50 |
NS-CKSGL-3.5/0.48-7% |
3.5 |
7 |
30.6 |
270*175*245 |
245*116 |
11.5*18 |
C |
60 |
NS-CKSGL-4.2/0.48-7% |
4.2 |
7 |
33 |
270*180*245 |
245*121 |
11.5*18 |
C |
80 |
NS-CKSGL-5.6/0.48-7% |
5.6 |
7 |
40 |
270*195*290 |
245*126 |
11.5*18 |
C |
100 |
NS-CKSGL-7.0/0.48-7% |
7 |
7 |
46 |
300*200*300 |
275*144 |
11.5*18 |
C |
120 |
NS-CKSGL-8.4/0.48-7% |
8.4 |
7 |
51.5 |
300*210*300 |
275*154 |
11.5*18 |
C |
上一篇:没有了
下一篇:没有了
