回馈电抗器 NS-FDL

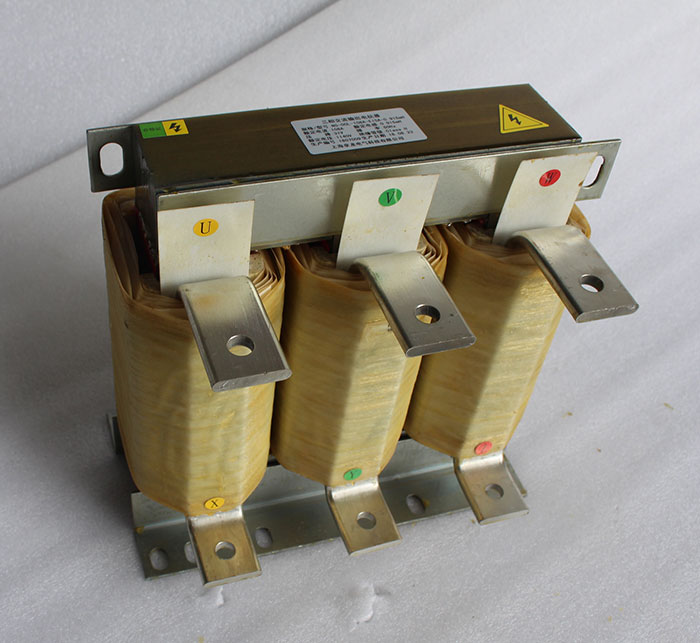

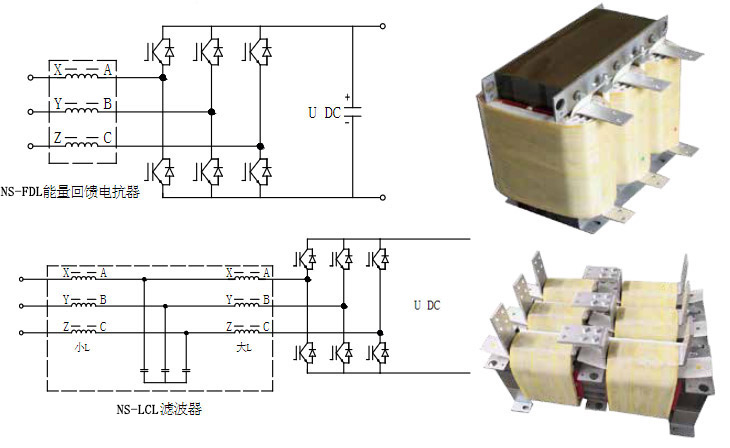

■ 回馈电抗器接线示意

■ 产品用途

能量回馈电抗器安装在PWM变频器的输入端，也可作为输入电抗器使用。并且能与滤波电容器组成LC滤波器，以及能与输入电抗器及滤波电容器组成LCL滤波器，变频器能量回馈时降低开关频率纹波电流所衍生的高次谐波电流，并将谐波电流控制在一定的范围内，消除谐波电流对电网及变频器的影响，净化电网质量。

■ 产品工艺

1、铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2、线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
3、电抗器均采用真空压力浸漆工艺（VPI），经高温热烘固化后产品在运行中大大减少了噪音和震动，产品整体机械强度高，防潮性能好。大大提高了长期运行的可靠性。
4、温升低，损耗小，综合利用率高，便于安装。

■ 回馈电抗器性能参数

1、额定电压：AC380V/AC690V/AC1140V/50Hz。
2、使用海拔：≤2000m
3、绝缘电阻：>100MΩ
4、噪音：<70dB
5、防护等级：IP00
6、绝缘等级：H级
7、抗电强度：AC3000V/AC4200V/50HZ/5mA/60s无飞弧击穿
8、温升：≤80K（防爆型）可根据客户要求定做温升更低的产品或者经济型产品
9、使用环境：-25℃~75℃（防爆型）
10、产品执行标准：GB10229-88、IEC289:1987、JB9644-1999半导体电气传动用电抗器。

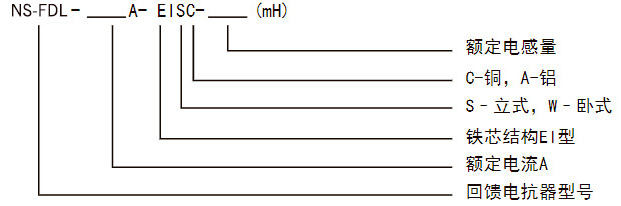

■ 型号含义

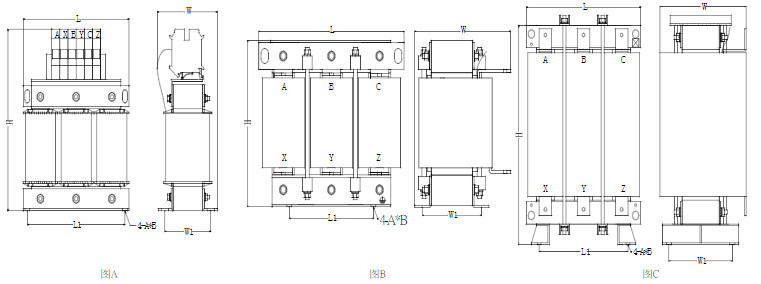

■ 产品外形结构示意图

■ 产品选型参数及尺寸

回馈电抗器参数及尺寸表，系统电压 3-AC690V，铜，绝缘等级：H 级
电抗器规格型号	适配变频器功率（KW）	载波频率（KHz)	额定电流 (A)	额定电感（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-FDL-90A-EISC-1.5mH	75	2	90	1.5	85	350240365	325*164	11.5*18	A
NS-FDL-110A-EISC-1.2mH	90	2	110	1.2	99.5	350260365	325*184	11.5*18	A
NS-FDL-150A-EISC-0.9mH	110/132	2	150	0.9	134	420220475	357*167	13*23	C
NS-FDL-200A-EISC-0.66mH	160	2	200	0.66	151	420240475	357*167	13*23	C
NS-FDL-250A-EISC-0.53mH	200	2	250	0.53	173	420270475	357*207	13*23	C
NS-FDL-300A-EISC-0.45mH	250	2	300	0.45	209	420280530	357*207	13*23	C
NS-FDL-350A-EISC-0.38mH	315	2	350	0.38	248	420310580	357*247	13*23	C
NS-FDL-400A-EISC-0.46mH	350	1.5	400	0.46	320	480320600	407*247	13*23	C
NS-FDL-450A-EISC-0.41mH	400	1.5	450	0.41	357	480340600	407*247	13*23	C
NS-FDL-500A-EISC-0.37mH	450	1.5	500	0.37	400	540345670	457*247	13*23	C
NS-FDL-560A-EISC-0.33mH	500	1.5	560	0.33	417	540345670	457*247	13*23	C
NS-FDL-630A-EISC-0.29mH	560	1.5	630	0.29	482	540365720	457*287	13*23	C
NS-FDL-720A-EISC-0.26mH	630	1.5	720	0.255	522	600350740	507*247	13*23	C
NS-FDL-800A-EISC-0.23mH	710	1.5	800	0.23	576	600380740	507*287	13*23	C

回馈电抗器参数及尺寸表，系统电压 3-AC690V，铝，绝缘等级：H 级
电抗器规格型号	适配变频器功率（KW）	载波频率（KHz)	额定电流 (A)	额定电感（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-FDL-90A-EISA-1.5mH	75	2	90	1.5	86	420220430	357*167	13*23	C
NS-FDL-110A-EISA-1.2mH	90	2	110	1.2	95	420230430	357*167	13*23	C
NS-FDL-150A-EISA-0.9mH	110/132	2	150	0.9	124	450230475	377*167	13*23	C
NS-FDL-200A-EISA-0.66mH	160	2	200	0.66	135	450260475	377*167	13*23	C
NS-FDL-250A-EISA-0.53mH	200	2	250	0.53	165	450280530	377*207	13*23	C
NS-FDL-300A-EISA-0.45mH	250	2	300	0.45	185	450300530	377*207	13*23	C
NS-FDL-350A-EISA-0.38mH	315	2	350	0.38	220	450310580	377*247	13*23	C
NS-FDL-400A-EISA-0.46mH	350	1.5	400	0.46	282	480340600	407*247	13*23	C
NS-FDL-450A-EISA-0.41mH	400	1.5	450	0.41	307	480375600	407*247	13*23	C
NS-FDL-500A-EISA-0.37mH	450	1.5	500	0.37	370	540365670	457*247	13*23	C
NS-FDL-560A-EISA-0.33mH	500	1.5	560	0.33	382	540375670	457*247	13*23	C
NS-FDL-630A-EISA-0.29mH	560	1.5	630	0.29	441	540395720	457*287	13*23	C
NS-FDL-720A-EISA-0.255mH	630	1.5	720	0.255	478	600385740	507*247	13*23	C
NS-FDL-800A-EISA-0.23mH	710	1.5	800	0.23	523	600410740	507*287	13*23	C
回馈电抗器参数及尺寸表，系统电压 3-AC1140V，铜，绝缘等级：H 级
电抗器规格型号	适配变频器功率（KW）	载波频率（KHz)	额定电流 (A)	额定电感（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-FDL-50A-EISC-4.5mH	75	2	50	4.5	77.5	350230365	325*154	11.5*18	A
NS-FDL-60A-EISC-3.75mH	90	2	60	3.75	92	350230365	325*174	11.5*18	A
NS-FDL-75A-EISC-3mH	110	2	75	3	107	350270365	325*194	11.5*18	A
NS-FDL-90A-EISC-2.5mH	132	2	90	2.5	134	420280470	357*167	13*23	B
NS-FDL-110A-EISC-2.05mH	160	2	110	2.05	158	420300470	357*207	13*23	B
NS-FDL-150A-EISC-1.5mH	200	2	150	1.5	184	450305475	377*207	13*23	C
NS-FDL-200A-EISC-1.13mH	280	2	200	1.13	229	450325530	377*207	13*23	C
NS-FDL-250A-EISC-1.25mH	350	1.5	250	1.25	345	480355600	407*247	13*23	C
NS-FDL-300A-EISC-1.05mH	450	1.5	300	1.05	403	540350670	457*247	13*23	C
NS-FDL-350A-EISC-0.9mH	500	1.5	350	0.9	465	540365720	457*287	13*23	C
NS-FDL-400A-EISC-0.79mH	630	1.5	400	0.79	517	600355740	507*247	13*23	C
NS-FDL-500A-EISC-0.63mH	710	1.5	500	0.63	595	600385740	507*287	13*23	C
回馈电抗器参数及尺寸表，系统电压 3-AC1140V，铝，绝缘等级：H 级
电抗器规格型号	适配变频器功率（KW）	载波频率（KHz)	额定电流 (A)	额定电感（mH)	重量（Kg)	外形尺寸（LWH）	安装尺寸（L1*W1）	安装孔径（A*B)	图号
NS-FDL-50A-EISA-4.5mH	75	2	50	4.5	69	350250365	325*154	11.5*18	A
NS-FDL-60A-EISA-3.75mH	90	2	60	3.75	82	350270365	325*174	11.5*18	A
NS-FDL-75A-EISA-3mH	110	2	75	3	106	420280400	310*162	13*23	B
NS-FDL-90A-EISA-2.5mH	132	2	90	2.5	120	420300400	310*177	13*23	B
NS-FDL-110A-EISA-2.05mH	160	2	110	2.05	141	450280475	377*207	13*23	C
NS-FDL-150A-EISA-1.5mH	200	2	150	1.5	161	450320475	377*207	13*23	C
NS-FDL-200A-EISA-1.13mH	280	2	200	1.13	201	450340530	377*207	13*23	C
NS-FDL-250A-EISA-1.25mH	350	1.5	250	1.25	290	480370600	407*247	13*23	C
NS-FDL-300A-EISA-1.05mH	450	1.5	300	1.05	372	540375670	457*247	13*23	C
NS-FDL-350A-EISA-0.9mH	500	1.5	350	0.9	433	540390720	457*287	13*23	C
NS-FDL-400A-EISA-0.79mH	630	1.5	400	0.79	478	600380740	507*247	13*23	C
NS-FDL-500A-EISA-0.63mH	710	1.5	500	0.63	546	600415740	507*287	13*23	C
